Product Details
Nguồn gốc: BaoJi Thiểm Tây Trung Quốc
Hàng hiệu: LHTI
Chứng nhận: ISO9001
Số mô hình: LH-32
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 5 mảnh
Giá bán: US dollar $180/pc-US dollar $300/pc
chi tiết đóng gói: trường hợp ván ép xuất khẩu tiêu chuẩn
Thời gian giao hàng: 5-7 ngày
Điều khoản thanh toán: L / C, D / P, T / T, Western Union, paypal, v.v.
Khả năng cung cấp: 500 mảnh mỗi tuần
Vật chất: |
titan, niken |
Loại hình: |
VÌ THẾ |
Tiêu chuẩn: |
ANSI B16.5 |
Lớp: |
Gr2 |
Mặt: |
RF |
Đăng kí: |
dầu mỏ. hóa chất công nghiệp |
Từ khóa: |
Mặt bích titan WN |
Vật chất: |
titan, niken |
Loại hình: |
VÌ THẾ |
Tiêu chuẩn: |
ANSI B16.5 |
Lớp: |
Gr2 |
Mặt: |
RF |
Đăng kí: |
dầu mỏ. hóa chất công nghiệp |
Từ khóa: |
Mặt bích titan WN |

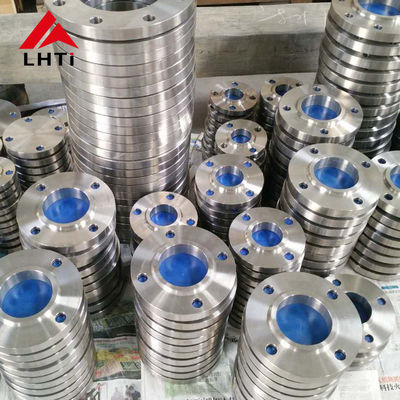

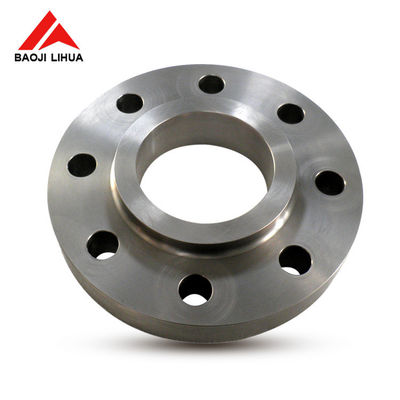

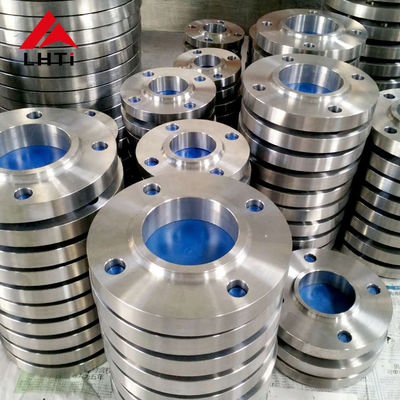

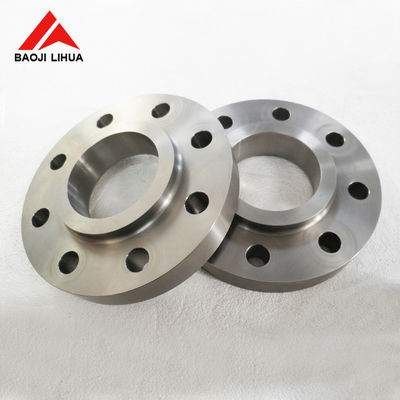

Mặt bích titan cổ hàn RF ANSI B16.5 Gr2 WN
Bản vẽ mặt bích Titanium WN
| Mỹ phẩm | ASME B 16,5 Ti gr2 mặt bích titan SO ngành dầu khí & mặt bích dầu |
| Lớp vật liệu | Gr2, (Gr7, GR12) |
| Chứng nhận | ISO9001: 2008, EN10204.3.1 |
| Tiêu chuẩn | ANSI B16.5,ASME B16.5,ASME B16.47, |
| kích thước | 1/2 "~ 24" |
| Lớp áp lực | 150LB, 300LB, 600 LB, 900LB, 1500LB, 2500LB |
| Kĩ thuật | Được rèn và gia công bằng máy CNC |
| loại hình | WN |
| Mặt bích | FF, RF, TG, RJ, MFM, v.v. |
| Mặt bích trượt Titanium Class 150 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Nôm na. Đường ống Kích thước |
Mặt bích Dia. |
Mặt bích Đặc |
Đường kính trung tâm.Ở mức cơ bản | Đưa lên Mặt Dia. |
Không. của Hố |
Dia. Của Bu lông |
Dia.Của vòng tròn bu lông | Chán Dia. |
Chiều dài Thru Hub |
| 1/2 | 3-1 / 2 | 16/7 | 1-3 / 16 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 | 0,88 | 5/8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 4 | 1/2 | 2-3 / 4 | 1,09 | 5/8 |
| 1 | 4-1 / 4 | 16/9 | 1-15 / 16 | 2 | 4 | 1/2 | 3-1 / 8 | 1,36 | 16/11 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1,70 | 13/16 |
| 1-1 / 2 | 5 | 16/11 | 2-9 / 16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 | 2,44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 | 2,94 | 1-1 / 8 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3 / 16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | số 8 | 5/8 | 7 | 4.07 | 1-1 / 4 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | số 8 | 5/8 | 7-1 / 2 | 4,57 | 1-5 / 16 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | số 8 | 3/4 | 8-1 / 2 | 5,66 | 1-7 / 16 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | số 8 | 3/4 | 9-1 / 2 | 6,72 | 1-9 / 16 |
| số 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | số 8 | 3/4 | 11-3 / 4 | 8,72 | 1-3 / 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 | 10,88 | 1-15 / 16 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3 / 16 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 12 | 1 | 18-3 / 4 | 14,14 | 2-1 / 4 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16 | 1 | 21-1 / 4 | 16,16 | 2-1 / 2 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 16 | 1-1 / 8 | 22-3 / 4 | 18,18 | 2-11 / 16 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20 | 1-1 / 8 | 25 | 20,20 | 2-7 / 8 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1 / 2 | 24,25 | 3-1 / 4 |
Mặt bích titan loại khác
Tất cả các loại mặt bích titan theo đặc điểm kỹ thuật ASME B16.5, chủ yếu là mặt bích trượt titan, mặt bích mù titan, mặt bích cổ hàn titan và mặt bích khớp nối bằng titan.Chất liệu chủ yếu là CP Titanium.
Các sản phẩm liên quan khác
--- Bu lông lục giác titan GR2 DIN933 và đai ốc lục giác titan DIN934
--- Ống nối titan nguyên chất, cút titan, bộ giảm tốc đồng tâm, v.v.
--- Ống hàn / liền mạch titan cho công nghiệp hóa học
