| Tên thương hiệu: | LIHUA |
| Số mẫu: | LH-SO |
| MOQ: | 5 miếng |
| giá bán: | US dollar $25/pc--US dollar $85/pc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

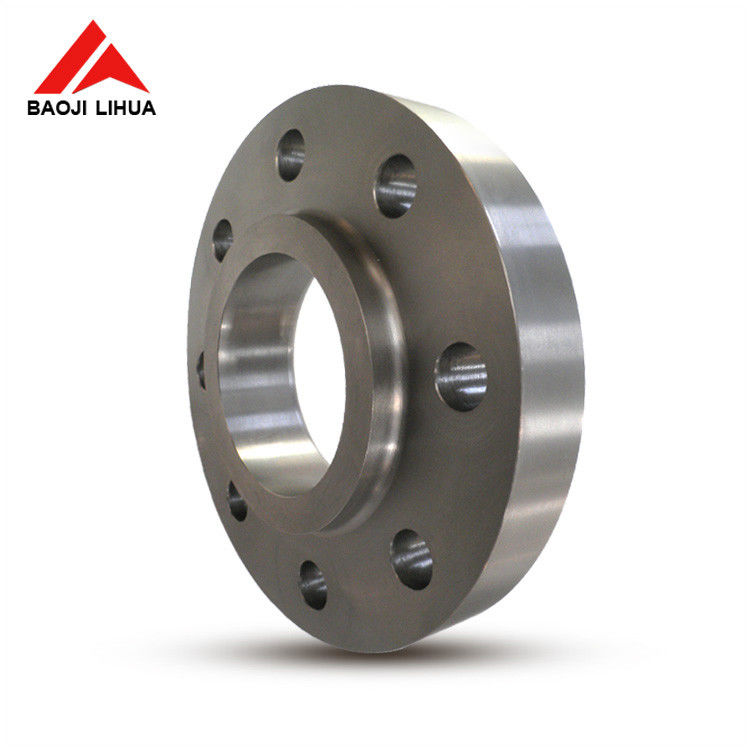

ANSI / ASME B16.5 SO RF gr2 gr12 titanium nâng mặt trượt trên vòm
1Thông tin sản phẩm của Titanium Slip On Flange
Vật liệu:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
Tiêu chuẩn:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Kích thước:1/2'~80' ((DN10~3600)
Lớp áp suất: ANSI: lớp 150-2500 DIN:PN6-PN250
Bề mặt niêm phong:RF, FF, TG, RJ vv
Kỹ thuật:Được rèn và máy CNC
Chi tiết:
Thông số kỹ thuật cho lớp 150 Titanium Slip On Flange
| Lớp 150 Titanium Slip On Flange | |||||||||
| Nom. Đường ống Kích thước |
Phân Dia. |
Phân Mỏng |
Trung tâm Dia, ở căn cứ. | Được nâng lên Mặt Dia. |
Không, không. của Các lỗ |
Dia. Trong Vít |
Dia. của Bolt Circle | Đau lắm Dia. |
Chiều dài Thông qua Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |

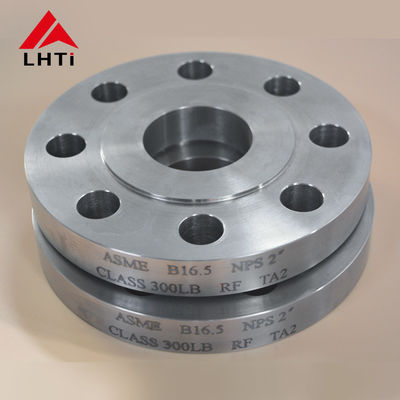

Thông số kỹ thuật cho lớp 300 Titanium Slip On Flange
| Lớp 300 Titanium Slip On Flange | |||||||||
| Nom. Đường ống Kích thước |
Phân Dia. |
Phân Mỏng |
Trung tâm Dia, ở căn cứ. | Được nâng lên Mặt Dia. |
Không, không. của Các lỗ |
Dia. Trong Vít |
Dia. của Bolt Circle | Đau lắm Dia. |
Chiều dài Thông qua Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2Công ty của chúng tôi.
3. Hình ảnh chi tiết của Titanium trượt trên sườn
(1) Vật liệu thô
(2) Thiết bị
4Tất cả các thử nghiệm Titanium Slip On Flange
Kiểm tra trực quan (VT)
Xét nghiệm siêu âm (UT)
Xét nghiệm X quang (RT)
Kiểm tra hạt từ (MT)
Kiểm tra chất thâm nhập/thâm nhập thuốc nhuộm (PT)
Kiểm tra dòng Eddy (ET)
Khả năng phát ra âm thanh (AE)
5Ứng dụng Titanium Slip On Flange
6. Yêu cầu kéo của Titanium Slip On Flange
| Thể loại | Độ bền kéo ((min) | Sức mạnh năng suất ((min) | Chiều dài ((%) | ||
| KSI | M Pa | KSI | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 9 | 90 | 620 | 70 | 438 | 15 |
| 12 | 70 | 438 | 50 | 345 | 18 |
