Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LH
Chứng nhận: ISO 9001-2015
Số mô hình: Mặt bích titan
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1pc
Giá bán: USD 2000/PC-USD 3000/PC
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 10-15 NGÀY
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 200 chiếc mỗi tháng
Tên sản phẩm: |
ASME B16.47 GR2 30 "Mặt bích titan rèn mặt bích bằng titan |
Lớp vật liệu: |
Gr2 Titan |
Tiêu chuẩn: |
ASME B 16,47 ASTM B381 |
Loại hình: |
BL FLANGE |
Điều tra: |
Kiểm tra siêu âm & Báo cáo kiểm tra vật liệu EN10204.3.1, KIỂM TRA PMI |
Tên sản phẩm: |
ASME B16.47 GR2 30 "Mặt bích titan rèn mặt bích bằng titan |
Lớp vật liệu: |
Gr2 Titan |
Tiêu chuẩn: |
ASME B 16,47 ASTM B381 |
Loại hình: |
BL FLANGE |
Điều tra: |
Kiểm tra siêu âm & Báo cáo kiểm tra vật liệu EN10204.3.1, KIỂM TRA PMI |

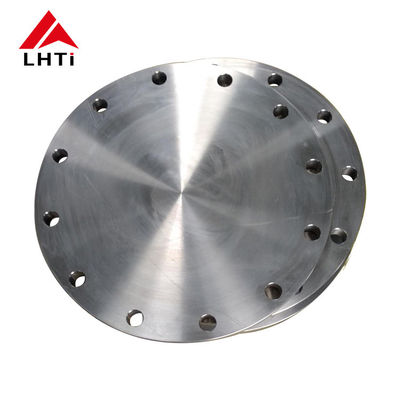

ASME B16.47 GR2 30 "Mặt bích titan rèn mặt bích bằng titan
Loại mặt bích titan
1) Mặt bích phẳng dạng tấm (PL),
2) mặt bích cổ hàn (WN),
3) Mặt bích trượt (SO),
4) Mặt bích hàn ổ cắm (SW),
5) Mặt bích có ren (Th),
6) Mặt bích mù (BL).
tiêu chuẩn mặt bích titan
Tiêu chuẩn Mỹ: ASME / ANSI B16.5 / B16.47
(ASME / ANSI B16.36 cho mặt bích lỗ, ASME / ANSI B16.47 cho mặt bích thép đường kính lớn
AWWA_C207-1994_là Mặt bích ống thép tiêu chuẩn Mỹ cho kỹ thuật cấp nước)
Tiêu chuẩn Nhật Bản: JIS / KS B2220-2010
Đức (Tiêu chuẩn Châu Âu): UNI EN1092-1
Nga: GOST 12821-80 ГОСТ 33259—2015
Áp suất mặt bích titan
CL 150 300 400 600 900 1500 2500 Psi, v.v.
Đường kính mặt bích titan
DN15 ~ 600mm
Mặt bích làm kín bằng titan
bề mặt nâng (RF), Nam và Nữ (MF), bề mặt rãnh Tenon (TG), bề mặt kết nối vòng kim loại, tổng cộng bốn loại.
mặt bích titan kích thước phổ biến
DN15-DN2000 1/2 inch-36 inch
ứng dụng mặt bích titan
Chủ yếu được sử dụng trong hóa dầu, y tế và y tế, điện, hàng không vũ trụ, quân sự, phòng cháy chữa cháy, luyện kim, đóng tàu, khí đốt,
và Bảo vệ môi trường đòi hỏi áp lực cao.
chức năng mặt bích titan
Mặt bích, miếng đệm và bu lông được kết nối với nhau như một kết nối có thể tháo rời của một nhóm kết cấu làm kín kết hợp.
Kết nối mặt bích là một phương pháp kết nối quan trọng trong xây dựng đường ống.
Kết nối mặt bích dễ sử dụng và có thể chịu được áp lực lớn.
Mỹ phẩm | mặt bích titan |
Lớp vật liệu | Gr2, |
Chứng nhận | ISO9001: 2008, EN10204.3.1 |
Tiêu chuẩn |
ANSI B16.47 |
kích thước | 30 " |
Lớp áp lực |
CL600 |
Kĩ thuật | Được rèn và gia công bằng máy CNC |
loại hình | BL |
Mặt bích | FF |
2.Yêu cầu về hóa chất
N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti | |
Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | balô |
Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | balô |
Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5,5 ~ 6,75 | 3,5 ~ 4,5 | / | / | / | balô |
Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0,12 ~ 0,25 | / | / | balô |
Gr9 | 0,03 | 0,08 | 0,015 | 0,25 | 0,15 | 2,5 ~ 3,5 | 2.0 ~ 3.0 | / | / | / | balô |
Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0,2 ~ 0,4 | 0,6 ~ 0,9 | balô |
3. Yêu cầu độ bền kéo
Lớp | Thành phần | Độ bền kéo (tối thiểu) | Sức mạnh năng suất (tối thiểu) | Độ giãn dài (%) | ||
ksi | M Pa | ksi | M Pa | |||
1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
2 | TA2 | 50 | 345 | 40 | 275 | 20 |
5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
7 | Ti-0,2Pd | 50 | 345 | 40 | 275 | 20 |
9 | Ti-3Al-2,5V | 90 | 620 | 70 | 438 | 15 |
12 | Ti-0,3Mo-0,8Ni | 70 | 438 | 50 | 345 | 18 |
4. Tính chất cơ học của mặt bích titan ASTM B381
Yếu tố | Tỉ trọng | Độ nóng chảy | Sức căng | Sức mạnh năng suất | Kéo dài |
Titan Gr2 | 4,5g / cm3 | 1665 ℃ (3030 ° F) | Psi- 49900, MPa- 344 | Psi-39900, MPa-275 | 20% |
Titan Gr5 | 4,43g / cm3 | 1632 ℃ (2970 ° F) | Psi- 138000, MPa- 950 | Psi-128000, MPa-880 | 14% |
Các bài kiểm tra
Kiểm tra trực quan (VT)
Kiểm tra siêu âm (UT) - 100%
Thử nghiệm thẩm thấu / Độ thẩm thấu của thuốc nhuộm (PT)
