Product Details
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LIHUA
Chứng nhận: ISO9001, TUV etc.
Số mô hình: LH-WN
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 5 miếng
Giá bán: US dollar $25/pc--US dollar $85/pc
chi tiết đóng gói: Bọc bằng xốp đựng trong hộp gỗ dán xuất khẩu
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
Tên sản phẩm: |
Kết thúc sơ khai titan |
Tiêu chuẩn: |
ASME B16.9 |
Vật liệu: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Ứng dụng: |
công nghiệp hóa chất |
Loại: |
Mẫu ngắn, mẫu dài |
Kích thước: |
NPS1/2”-48” (DN15-1200) |
độ dày của tường: |
Sch10s—Sch80s hoặc lớn hơn đến Sch160s |
Bề mặt: |
Tẩy, đánh bóng, phun cát |
Kỹ thuật: |
liền mạch / hàn |
Điều tra: |
Kiểm tra siêu âm & Báo cáo kiểm tra vật liệu EN10204.3.1 |
Tên sản phẩm: |
Kết thúc sơ khai titan |
Tiêu chuẩn: |
ASME B16.9 |
Vật liệu: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Ứng dụng: |
công nghiệp hóa chất |
Loại: |
Mẫu ngắn, mẫu dài |
Kích thước: |
NPS1/2”-48” (DN15-1200) |
độ dày của tường: |
Sch10s—Sch80s hoặc lớn hơn đến Sch160s |
Bề mặt: |
Tẩy, đánh bóng, phun cát |
Kỹ thuật: |
liền mạch / hàn |
Điều tra: |
Kiểm tra siêu âm & Báo cáo kiểm tra vật liệu EN10204.3.1 |
GR2 Titanium Stub Ends giá ASME B16.9
1Công ty của chúng tôi.
Là một nhà sản xuất hàng đầu của các sản phẩm titan trong hơn 16 năm, chúng tôi đã xuất khẩu ván titan đến nhiều quốc gia, bao gồm Ý, Nga, Thổ Nhĩ Kỳ và Chile vvChất lượng sản phẩm của chúng tôi được công nhận rộng rãiVì vậy, bạn nên tin tưởng vào công ty của chúng tôi.
2. Thông tin sản phẩm của Titanium Weld Neck Flange
Vật liệu:Gr1, Gr2, Gr5, Gr7, Gr12
Tiêu chuẩn:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Kích thước:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Kỹ thuật: không may / hàn /Bụi và máy CNC
Ưu điểm:
Thông tin về sản phẩm của các đầu đệm Titanium Gr2
Thể loại:GR1 GR2 GR5 GR7 GR9 GR12
Tiêu chuẩn:ASME B16.9
Loại:Mô hình ngắn, mô hình dài
Techique:Không may/đào
Kích thước:NPS1/2′′-48′′ (DN15-1200)
Độ dày tường:Sch10s Sch80s hoặc lớn hơn đến Sch160
Bề mặt:Chọn lọc, đánh bóng, phun cát
Ưu điểm của kết thúc stub Titanium Gr2
Mật độ thấp
Sức mạnh cao
Chống ăn mòn tuyệt vời
Độ dẫn nhiệt tốt
Sản xuất chính xác
Trọng lượng nhẹ
Tỷ lệ sức mạnh so với trọng lượng tuyệt vời
Chống nhiệt độ cao
Chống nhiệt độ thấp
Thời gian sử dụng dài

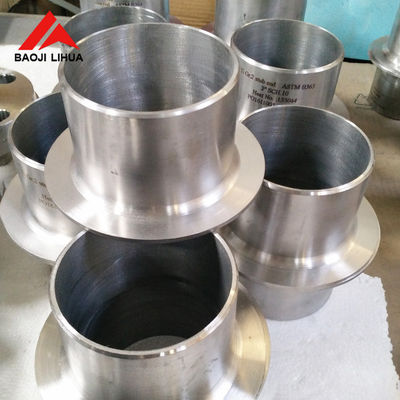

Hình ảnh chi tiết của Gr2 Titanium Stub Ends
Ứng dụng các đầu đệm Titanium Gr2
Các đường ống áp suất cao trong ngành công nghiệp dầu khí
Thiết bị chế biến bột giấy và giấy
Kỹ thuật hàng hải và đóng tàu
Dịch vụ nước và nước biển
Các quá trình hóa học liên quan đến môi trường oxy hóa và axit oxy hóa
Đặc điểm xây dựng, tiêu chuẩn và lợi ích của các đầu đệm titan GR2
Các đầu phụ kiện titan lớp 2 là các phụ kiện hàn đệm được làm từ titan lớp 2 tinh khiết thương mại (UNS R50400). Nó bao gồm hai phần, một phần ống thẳng và một phần xoắn,như được thể hiện trong hình 1. Nó thường được sử dụng với vòm vòm hoặc vòm đệm để tạo thành một tập hợp đệm. đường kính bên ngoài và độ dày tường của phần ống thẳng nên giống như ống.Độ dày vòng P không được thấp hơn độ dày nominal của tường ống t. đường kính của vòng G phù hợp với mặt gia công tiêu chuẩn của sườn RF. Fillets nên được cung cấp giữa các phần ống chồng chéo và thẳng để tránh nồng độ căng thẳng.Phân tích filet R tương ứng với bán kính được xác định cho sợi vòm hoặc miếng dán.
Thông số kỹ thuật cho lớp 300 Titanium stub Ends
Stub Ends kích thước | ||||||||||
Tên. Kích thước |
Flange Dia. | Flange Thick. | Trung tâm Dia, ở căn cứ. | Phụng vụ Face Dia. | Trung tâm Dia, tại Weld Point. | Không, không. của Các lỗ |
Dia. Trong Vít |
Địa. Bolt Circle |
Đau lắm Dia. |
Chiều dài Thông qua Hub |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

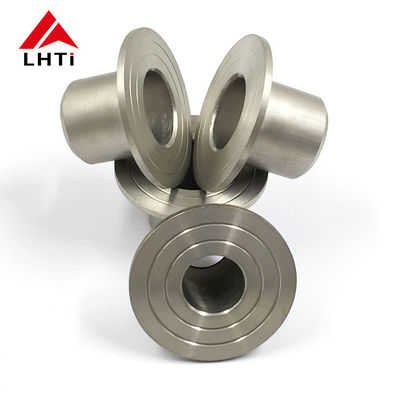

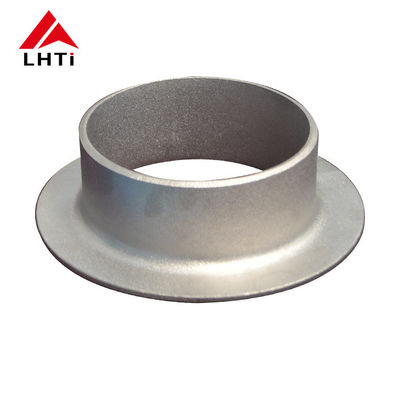

4. Hình ảnh chi tiết củaTitanium Stub kết thúc
(2) Kiểm traTitanium Stub kết thúc
5. Các sản phẩm liên quan của ván cổ hàn Titanium
6. Tất cả các thử nghiệm của Titanium Weld Neck Flange
Kiểm tra trực quan (VT)
Xét nghiệm siêu âm (UT)
Xét nghiệm X quang (RT)
Kiểm tra hạt từ (MT)
Kiểm tra chất thâm nhập/thâm nhập thuốc nhuộm (PT)
Kiểm tra dòng Eddy (ET)
Khả năng phát ra âm thanh (AE)
7. Yêu cầu kéo củaTitanium Stub kết thúc
Thể loại | Độ bền kéo ((min) | Sức mạnh năng suất ((min) | Chiều dài ((%) | ||
KSI | M Pa | KSI | M Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
12 | 70 | 438 | 50 | 345 | 18 |
