Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001:2015
Số mô hình: SO mặt bích
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5
Giá bán: USD$25/pcs--USD$80/pcs
chi tiết đóng gói: Bọc bằng xốp đựng trong hộp gỗ dán xuất khẩu
Thời gian giao hàng: 10 ngày làm việc
Khả năng cung cấp: 5000 chiếc mỗi tháng
Vật chất: |
F2 F7 F12 |
Tiêu chuẩn: |
ANSI 16,5 |
Bề mặt niêm phong: |
RF, FF, TG, RJ, v.v. |
Loại hình: |
SO mặt bích |
Đăng kí: |
Phụ kiện đường ống |
Thử nghiệm: |
UT% PT% |
Mặt: |
Đánh bóng |
tên sản phẩm: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Trượt trên mặt bích titan RF Ø2 "300 # |
Vật chất: |
F2 F7 F12 |
Tiêu chuẩn: |
ANSI 16,5 |
Bề mặt niêm phong: |
RF, FF, TG, RJ, v.v. |
Loại hình: |
SO mặt bích |
Đăng kí: |
Phụ kiện đường ống |
Thử nghiệm: |
UT% PT% |
Mặt: |
Đánh bóng |
tên sản phẩm: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Trượt trên mặt bích titan RF Ø2 "300 # |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Trượt trên mặt bích titan RF Ø2 "300 #
Mặt bích Titanium Slip On được sử dụng rộng rãi trong hóa dầu, dầu khí, sản xuất điện, vận chuyển chất lỏng số lượng lớn, hóa chất, dược phẩm, bột giấy và giấy, dệt may và các ngành công nghiệp khác.Tất cả các mặt bích Titan của chúng tôi được sản xuất theo tiêu chuẩn quốc tế.Mặt bích Titan được đóng gói để đảm bảo rằng chúng không bị hư hỏng trong quá trình vận chuyển.Đối với xuất khẩu, đóng gói xuất khẩu tiêu chuẩn được thực hiện trong hộp gỗ dán.Tất cả các mặt bích Titan đều được đánh dấu bằng Cấp, Số lô, Kích thước, Bằng cấp và nhãn hiệu thương mại của chúng tôi.Chúng tôi cũng chấp nhận đánh dấu tùy chỉnh trên Mặt bích Titanium.
ANSI B16.5 Titan trượt trên mặt bích
Tên sản phẩm: Mặt bích Titanium SO
Tiêu chuẩn: ANSI / ASME B16.5
Vật chất: Gr1 Gr2 Gr5 Gr7 Gr12
Ứng dụng: Công nghiệp hóa chất
Bề mặt niêm phong: RF, FF, TG, RJ, v.v.
Kích thước: 1/2 '' ~ 80 '' (DN10 ~ 3600)
Áp suất: 150 # -2500 #
Bề mặt: Đánh bóng
Kỹ thuật: Rèn và Gia công CNC
Kiểm tra: UT% PT%
Giấy chứng nhận: ISO9001, TUV, v.v.
MOQ: 1 CÁI
| ANSI B16.5 Titanium Slip On Flange Class 150 | |||||||||
| Nôm na.Kích thước đường ống | Địa bích. | Mặt bích dày | Đường kính trung tâm.Ở mức cơ bản | Dia Face được nâng lên. | Số lỗ | Dia.Của bu lông | Dia.Của vòng tròn bu lông | Đường kính lỗ khoan. | Chiều dài Thru Hub |
| 1/2 | 3-1 / 2 | 16/7 | 1-3 / 16 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 | 0,88 | 5/8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 4 | 1/2 | 2-3 / 4 | 1,09 | 5/8 |
| 1 | 4-1 / 4 | 16/9 | 1-15 / 16 | 2 | 4 | 1/2 | 3-1 / 8 | 1,36 | 16/11 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1,70 | 13/16 |
| 1-1 / 2 | 5 | 16/11 | 2-9 / 16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 | 2,44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 | 2,94 | 1-1 / 8 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3 / 16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | số 8 | 5/8 | 7 | 4.07 | 1-1 / 4 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | số 8 | 5/8 | 7-1 / 2 | 4,57 | 1-5 / 16 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | số 8 | 3/4 | 8-1 / 2 | 5,66 | 1-7 / 16 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | số 8 | 3/4 | 9-1 / 2 | 6,72 | 1-9 / 16 |
| số 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | số 8 | 3/4 | 11-3 / 4 | 8,72 | 1-3 / 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 | 10,88 | 1-15 / 16 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3 / 16 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 12 | 1 | 18-3 / 4 | 14,14 | 2-1 / 4 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16 | 1 | 21-1 / 4 | 16,16 | 2-1 / 2 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 16 | 1-1 / 8 | 22-3 / 4 | 18,18 | 2-11 / 16 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20 | 1-1 / 8 | 25 | 20,20 | 2-7 / 8 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1 / 2 | 24,25 | 3-1 / 4 |
| ANSI B 16.5 Titanium Slip On Flange Class 300 | |||||||||
| Nôm na.Kích thước đường ống | Địa bích. | Mặt bích dày | Đường kính trung tâm.Ở mức cơ bản | Dia Face được nâng lên. | Số lỗ | Dia.Của bu lông | Dia.Của vòng tròn bu lông | Đường kính lỗ khoan. | Chiều dài Thru Hub |
| 1/2 | 3-3 / 4 | 16/9 | 1-1 / 2 | 1-3 / 8 | 4 | 1/2 | 2-5 / 8 | 0,88 | 7/8 |
| 3/4 | 4-5 / 8 | 5/8 | 1-7 / 8 | 1-11 / 16 | 4 | 5/8 | 3-1 / 4 | 1,09 | 1 |
| 1 | 4-7 / 8 | 16/11 | 2-1 / 8 | 2 | 4 | 5/8 | 3-1 / 2 | 1,36 | 1-1 / 16 |
| 1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 4 | 5/8 | 3-7 / 8 | 1,70 | 1-1 / 16 |
| 1-1 / 2 | 6-1 / 8 | 13/16 | 2-3 / 4 | 2-7 / 8 | 4 | 3/4 | 4-1 / 2 | 1,95 | 1-3 / 16 |
| 2 | 6-1 / 2 | 7/8 | 3-5 / 16 | 3-5 / 8 | số 8 | 5/8 | 5 | 2,44 | 1-5 / 16 |
| 2-1 / 2 | 7-1 / 2 | 1 | 3-15 / 16 | 4-1 / 8 | số 8 | 3/4 | 5-7 / 8 | 2,94 | 1-1 / 2 |
| 3 | 8-1 / 4 | 1-1 / 8 | 4-5 / 8 | 5 | số 8 | 3/4 | 6-5 / 8 | 3.57 | 1-11 / 16 |

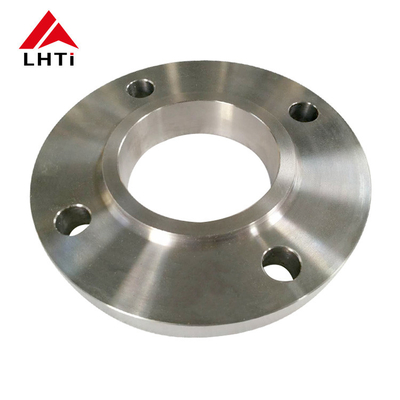

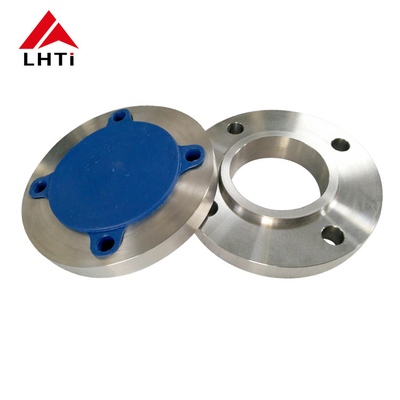

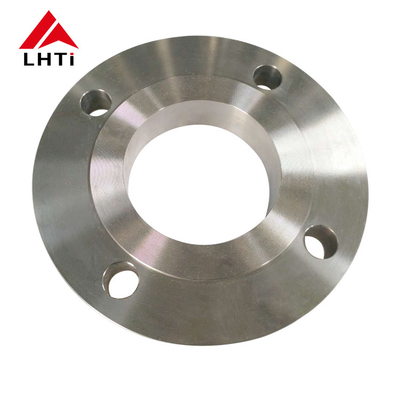

Hình ảnh chi tiết của ANSI B16.5 Titanium Slip On Flange

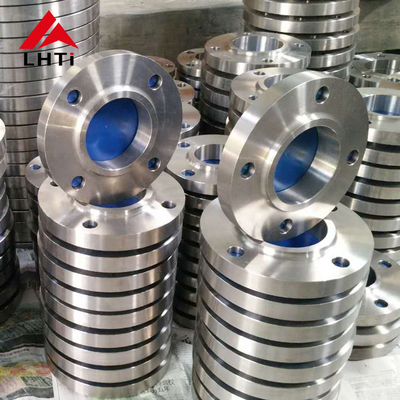

Gói mặt bích Titan
