| Tên thương hiệu: | LHTi |
| Số mẫu: | Titan trượt trên mặt bích |
| MOQ: | 1-5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

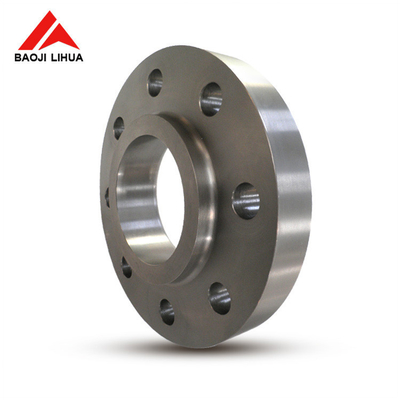

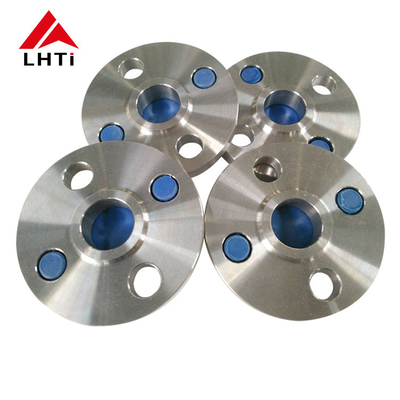

ASME B16.5 SO Flange Grade 2 Grade 12 Class 150 Titanium Slip On Flange Raised Face cho ngành công nghiệp dầu khí
1.Sản phẩm giới thiệu của ASME B16.5 Titanium Slip On Flange
Vòng trượt bằng titan,phù hợp với các tiêu chuẩn ASME B16.5 và được làm từ hợp kim titan lớp 2, đóng một vai trò quan trọng trong ngành công nghiệp dầu khí.Những miếng lót với mặt nâng được thiết kế để đảm bảo kết nối an toàn và không rò rỉ trong đường ống và thiết bị chịu áp suất cao và môi trường ăn mònBài báo này xem xét các thông số kỹ thuật, đặc điểm và ứng dụng của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng,nhấn mạnh tầm quan trọng của chúng trong việc nâng cao hiệu quả hoạt động và độ tin cậy trong lĩnh vực dầu khí.
Ngành công nghiệp dầu khí phụ thuộc rất nhiều vào các thành phần mạnh mẽ và bền để duy trì tính toàn vẹn của hệ thống và thiết bị đường ống.Vòng kẹp trượt bằng titan được ưa thích vì khả năng chống ăn mòn và tính chất cơ học đặc biệt của chúng, làm cho chúng phù hợp với các ứng dụng đòi hỏi trong các nền tảng ngoài khơi, nhà máy lọc dầu và nhà máy chế biến hóa chất.và các thuộc tính hiệu suất của ASME B16.5 lớp 2 lớp 150 titan trượt trên vòm với mặt nâng, chi tiết vai trò của họ trong việc giải quyết các thách thức liên quan đến vận chuyển chất lỏng, nhiệt độ cao,và môi trường gây hấn gặp phải trong các hoạt động dầu khí.
Vật liệu và Xây dựng:
Chức năng và ứng dụng:
Lợi ích:
2. ASME B16.5 Titanium Slip On Flange Grades
Vòng tròn bằng titanthường được sử dụng trong hệ thống đường ống do sức mạnh, trọng lượng nhẹ và khả năng chống ăn mòn tuyệt vời.mỗi thiết kế cho các ứng dụng và môi trường cụ thể.
Titanium lớp 1:Được biết đến với độ dẻo dai cao của nó, titan lớp 1 là mềm nhất và dễ hình thành nhất của tất cả các loại titan tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.
Titanium lớp 2:Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời. Nó được sử dụng trong một loạt các ứng dụng,bao gồm cả các miếng lót cho hệ thống đường ống.
Titanium lớp 5 (Ti 6Al-4V):Đây là một loại hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể sức mạnh của các vòm so với các loại titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.
Titanium lớp 7:Với khả năng hàn và chế tạo tuyệt vời, loại này bao gồm palladium để tăng khả năng chống ăn mòn, đặc biệt là chống lại axit giảm và tấn công tại chỗ trong các halogen nóng.
Titanium lớp 12:Nó cung cấp khả năng chống nhiệt và sức mạnh cao hơn so với các loại tinh khiết thương mại khác. Nó cũng duy trì khả năng hàn tốt và khả năng chống ăn mòn.
Tiện 23 Titanium (Ti 6Al-4V ELI):Mức độ này tương tự như Mức độ 5 nhưng có độ thắt đặc biệt thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo dai được cải thiện.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.
3.Các thông số kỹ thuật cho ASME B16.5 lớp 150 Titanium Slip On Flange
| ASME B16.5 lớp 150 Titanium Slip On Flange | |||||||||
| Nom. Đường ống Kích thước |
Phân Dia. |
Phân Mỏng |
Trung tâm Dia, ở căn cứ. | Được nâng lên Mặt Dia. |
Không, không. của Các lỗ |
Dia. Trong Vít |
Dia. của Bolt Circle | Đau lắm Dia. |
Chiều dài Thông qua Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
4Ưu điểm củaTitanium trượt trên vòm trong ngành công nghiệp
5Ứng dụng của ANSI B16.5 Titanium Slip On Flange
6- Bao gồm Titanium Slip On Flange
