| Tên thương hiệu: | LHTi |
| Số mẫu: | Titan trượt trên mặt bích |
| MOQ: | 1-5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

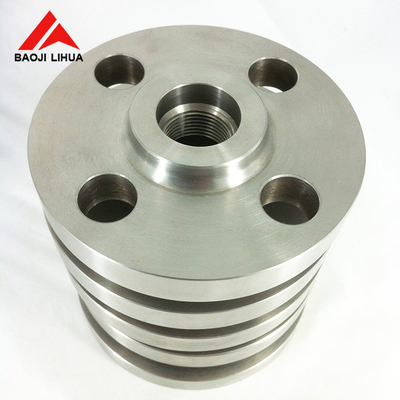

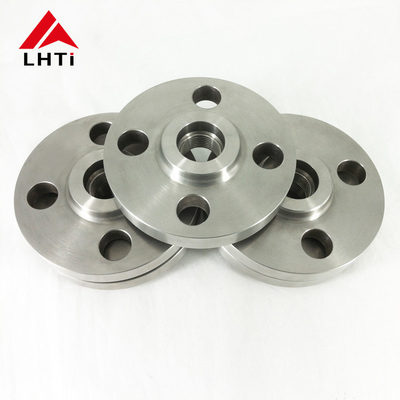

SO Flange Gr2 Gr12 ASME/ANSI B16.5 Titanium Slip On Flange Class 300 SORF Mặt nâng cho ngành xử lý nước
1.Sản phẩm giới thiệu của ASME B16.5 Titanium Slip On Flange
Vòng trượt bằng titan,phù hợp với các tiêu chuẩn ASME B16.5 và được làm từ hợp kim titan lớp 2, đóng một vai trò quan trọng trong ngành công nghiệp dầu khí.Những miếng lót với mặt nâng được thiết kế để đảm bảo kết nối an toàn và không rò rỉ trong đường ống và thiết bị chịu áp suất cao và môi trường ăn mònBài báo này xem xét các thông số kỹ thuật, đặc điểm và ứng dụng của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng,nhấn mạnh tầm quan trọng của chúng trong việc nâng cao hiệu quả hoạt động và độ tin cậy trong lĩnh vực dầu khí.
Ngành công nghiệp dầu khí phụ thuộc rất nhiều vào các thành phần mạnh mẽ và bền để duy trì tính toàn vẹn của hệ thống và thiết bị đường ống.Vòng kẹp trượt bằng titan được ưa thích vì khả năng chống ăn mòn và tính chất cơ học đặc biệt của chúng, làm cho chúng phù hợp với các ứng dụng đòi hỏi trong các nền tảng ngoài khơi, nhà máy lọc dầu và nhà máy chế biến hóa chất.và các thuộc tính hiệu suất của ASME B16.5 lớp 2 lớp 150 titan trượt trên vòm với mặt nâng, chi tiết vai trò của họ trong việc giải quyết các thách thức liên quan đến vận chuyển chất lỏng, nhiệt độ cao,và môi trường gây hấn gặp phải trong các hoạt động dầu khí.
Vật liệu và Xây dựng:
Chức năng và ứng dụng:
Lợi ích:
2. ASME B16.5 Titanium Slip On Flange lớp 2 và lớp 12
Thành phần:
Titanium lớp 2:Titanium lớp 2 là hợp kim titan tinh khiết thương mại (CP titanium), chứa khoảng 99,2% titan, với dấu vết oxy, nitơ, carbon và hydro.Nó là loại titan được sử dụng rộng rãi nhất do khả năng chống ăn mòn tuyệt vời, có thể hình thành và hàn.
Titanium lớp 12:Titanium lớp 12 là một lớp hợp kim, chủ yếu bao gồm titan với 0,3% molybden và 0,8% niken.Hợp kim này tăng cường sức mạnh và độ dẻo dai của nó so với lớp 2 trong khi vẫn duy trì khả năng hàn tốt và chống ăn mòn.
Sức mạnh và đặc tính cơ học:
Titanium lớp 2:Titanium lớp 2 có độ bền tương đối thấp hơn so với các loại hợp kim như lớp 12. Nó cung cấp sức mạnh vừa phải kết hợp với độ dẻo dai và khả năng hình thành tuyệt vời,làm cho nó phù hợp với các ứng dụng đòi hỏi dễ dàng chế tạo và chống ăn mòn.
Titanium lớp 12:Titanium lớp 12 có độ bền cao hơn lớp 2 do các yếu tố hợp kim molybden và niken.Nó cung cấp cải thiện tính chất cơ học và khả năng chống ăn mòn vết nứt tốt hơn và căng thẳng ăn mòn nứt trong môi trường hung hăng.
Kháng ăn mòn:
Titanium lớp 2:Titanium lớp 2 cung cấp khả năng chống ăn mòn tuyệt vời trong môi trường oxy hóa và giảm nhẹ, bao gồm nước biển và clorua.Nó phù hợp với một loạt các ứng dụng công nghiệp nơi mà khả năng chống ăn mòn là quan trọng.
Titanium lớp 12:Titanium lớp 12 duy trì khả năng chống ăn mòn tốt tương tự như lớp 2, nhưng cung cấp khả năng chống ăn mòn cao hơn trong môi trường hóa học hung hăng hơn do thành phần hợp kim của nó.Điều này làm cho nó đặc biệt hữu ích trong chế biến hóa học và các ứng dụng biển.
Khả năng hàn:
Titanium lớp 2:Titanium lớp 2 có khả năng hàn cao bằng cách sử dụng các kỹ thuật hàn phổ biến như hàn TIG (gas tungsten trơ) và hàn kháng.Nó giữ được khả năng chống ăn mòn và tính chất cơ học sau khi hàn.
Titanium lớp 12:Titanium lớp 12 cũng thể hiện khả năng hàn tốt, mặc dù cần chú ý đặc biệt để tránh ô nhiễm trong quá trình hàn.Các quy trình thích hợp đảm bảo các tính chất của hợp kim được duy trì trong vùng hàn.
3.Các thông số kỹ thuật cho ASME B16.5 lớp 300 Titanium Slip On Flange
| ASME B16.5 lớp 300 Titanium Slip On Flange | |||||||||
| Nom. Đường ống Kích thước |
Phân Dia. |
Phân Mỏng |
Trung tâm Dia, ở căn cứ. | Được nâng lên Mặt Dia. |
Không, không. của Các lỗ |
Dia. Trong Vít |
Dia. của Bolt Circle | Đau lắm Dia. |
Chiều dài Thông qua Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
| ANSI B16.5 | Tiêu chuẩn áp suất cho các vòm titan | ||||||
| Nhiệt độ °F | Lớp 150 | Lớp 300 | Lớp 400 | Lớp 600 | Lớp 900 | Lớp 1500 | Lớp 2500 |
| - 20 đến 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4Ưu điểm củaTitanium trượt trên vòm trong ngành công nghiệp
5Ứng dụng của ANSI B16.5 Titanium Slip On Flange
