Chi tiết sản phẩm

Created with Pixso. Nhà Created with Pixso. các sản phẩm Created with Pixso.
Vòng tùng Titanium
Created with Pixso.

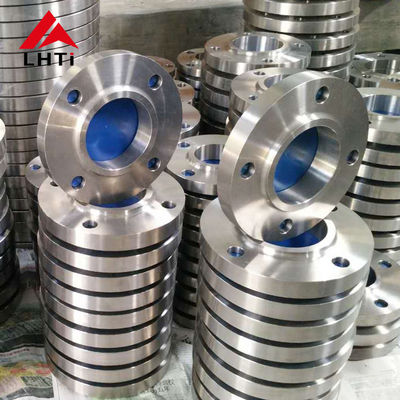

ANSI B16.5 Gr1 Gr2 Gr12 Titanium Slip On Flange SO Flange Class 150 SORF Mặt nâng cho ngành xử lý nước

ANSI B16.5 Gr1 Gr2 Gr12 Titanium Slip On Flange SO Flange Class 150 SORF Mặt nâng cho ngành xử lý nước

Tên thương hiệu: LHTi
Số mẫu: Titan trượt trên mặt bích
MOQ: 1-5 miếng
giá bán: có thể đàm phán
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Baoji, Trung Quốc
Chứng nhận:
ISO9001, TUV etc.
tiêu chuẩn sản phẩm:
Mặt bích ASME/ANSI B16.5 SO
Vật liệu:
Kim loại titan hoặc hợp kim Titan
Chất liệu:
Titan lớp 2, lớp 12
Đánh giá áp suất:
300lbs
kích thước:
1/2'~80' ((DN10~3600)
Các loại khuôn mặt:
RF, FF, TG, RJ, v.v.
Quá trình:
Đúc, rèn, gia công, v.v.
Điều trị bề mặt:
Đánh bóng, phun cát, Anodizing, v.v.
Ứng dụng:
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v.
Đặc điểm:
Độ bền cao, chống ăn mòn tốt
chi tiết đóng gói:
Vỏ gỗ dán hoặc pallet, vv
Khả năng cung cấp:
5000 chiếc mỗi tháng
Làm nổi bật:

Lớp 150 Titanium Slip On Flange

,

SORF Titanium trượt trên sườn

,

SORF Phân mặt nâng

Mô tả Sản phẩm

ANSI B16.5 Gr1 Gr2 Gr12 Titanium Slip On Flange SO Flange Class 150 SORF Mặt nâng cho ngành xử lý nước



1.Sản phẩm giới thiệu của ASME B16.5 Titanium Slip On Flange

Vòng trượt bằng titan,phù hợp với các tiêu chuẩn ASME B16.5 và được làm từ hợp kim titan lớp 2, đóng một vai trò quan trọng trong ngành công nghiệp dầu khí.Những miếng lót với mặt nâng được thiết kế để đảm bảo kết nối an toàn và không rò rỉ trong đường ống và thiết bị chịu áp suất cao và môi trường ăn mònBài báo này xem xét các thông số kỹ thuật, đặc điểm và ứng dụng của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng,nhấn mạnh tầm quan trọng của chúng trong việc nâng cao hiệu quả hoạt động và độ tin cậy trong lĩnh vực dầu khí.



Ngành công nghiệp dầu khí phụ thuộc rất nhiều vào các thành phần mạnh mẽ và bền để duy trì tính toàn vẹn của hệ thống và thiết bị đường ống.Vòng kẹp trượt bằng titan được ưa thích vì khả năng chống ăn mòn và tính chất cơ học đặc biệt của chúng, làm cho chúng phù hợp với các ứng dụng đòi hỏi trong các nền tảng ngoài khơi, nhà máy lọc dầu và nhà máy chế biến hóa chất.và các thuộc tính hiệu suất của ASME B16.5 lớp 2 lớp 150 titan trượt trên vòm với mặt nâng, chi tiết vai trò của họ trong việc giải quyết các thách thức liên quan đến vận chuyển chất lỏng, nhiệt độ cao,và môi trường gây hấn gặp phải trong các hoạt động dầu khí.





ASME B16.5Tiêu chuẩn bao gồm kích thước và độ khoan dung cho các vòm ống và phụ kiện vòm từ NPS 1/2 đến NPS 24, được sử dụng trong các ngành công nghiệp quy trình.5 được thiết kế đặc biệt để sử dụng với ống titan hoặc ống có thành phần hợp kim titan.



Vòng trượt bằng titanthường được sản xuất bằng cách sử dụng titan tinh khiết thương mại (Hạng 2) hoặc hợp kim titan như Hạng 12.đảm bảo độ bền cao và khả năng chống ăn mòn phù hợp với các ứng dụng công nghiệp khác nhau.slide-on flangecó đường kính bên trong lớn hơn một chút so với đường kính bên ngoài của ống mà nó được dự định phù hợp. Nó dễ dàng sắp xếp và hàn, cung cấp một lỗ trơn tru và đặc điểm dòng chảy tốt.5 xác định thiết kế mặt nâng (RF) cho các vòm trượt, giúp tạo ra một con dấu khi được bóp vào một miếng kẹp hoặc thiết bị tương ứng.







2. Các lớp của ASME B16.5 Titanium Slip On Flange

ANSI B16.5 Gr1 Gr2 Gr12 Titanium Slip On Flange SO Flange Class 150 SORF Mặt nâng cho ngành xử lý nước 0



Phân sườn trượt bằng titan ASME B16.5thường có sẵn trong các lớp khác nhau của titan và hợp kim titan. Sự lựa chọn lớp phụ thuộc vào các yêu cầu ứng dụng cụ thể, bao gồm khả năng chống ăn mòn, tính chất cơ học,và cân nhắc chi phí.

  1. Titanium tinh khiết thương mại:

    • Mức độ 2 (UNS R50400): Đây là lớp titan được sử dụng rộng rãi nhất do khả năng chống ăn mòn, có thể hình thành và hàn tuyệt vời.Nó phù hợp với một loạt các ứng dụng công nghiệp, nơi đòi hỏi độ bền vừa phải và khả năng chống ăn mòn tốt.
  2. Các hợp kim titan:

    • Thể loại 5 (Ti-6Al-4V, UNS R56400): Đây là hợp kim titan được sử dụng phổ biến nhất, được biết đến với độ bền cao, tính chất nhẹ và khả năng chống ăn mòn tuyệt vời.hải sản, và các ngành công nghiệp chế biến hóa chất.
    • Mức độ 7 (UNS R52400): Được biết đến với khả năng hàn tuyệt vời và khả năng chống ăn mòn trong môi trường giảm và oxy hóa nhẹ, titan lớp 7 thường được sử dụng trong thiết bị chế biến hóa học.
    • Thể loại 12 (UNS R53400): Hợp kim titan này cung cấp khả năng chống ăn mòn tuyệt vời trong môi trường oxy hóa cao và phù hợp với chế biến hóa học và các ứng dụng biển.
    • Mức độ 23 (Ti-6Al-4V ELI, UNS R56401): Tương tự như lớp 5, nhưng có hàm lượng interstitial (ELI) cực thấp,Hợp kim titan lớp 23 được sử dụng trong các ứng dụng y tế và hàng không vũ trụ, nơi yêu cầu khả năng tương thích sinh học và độ bền cao.





3. Nhiệt độThông số kỹ thuật cho ASME B16.5 Titanium Slip On Flange



ANSI B16.5 Tiêu chuẩn áp suất cho các vòm titan
Nhiệt độ °F Lớp 150 Lớp 300 Lớp 400 Lớp 600 Lớp 900 Lớp 1500 Lớp 2500
- 20 đến 100 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20 320 430 640 965 1605 2675
1050 20 310 410 615 925 1545 2570
1100 20 255 345 515 770 1285 2145
1150 20 200 265 400 595 995 1655
1200 20 155 205 310 465 770 1285
1250 20 115 150 225 340 565 945
1300 20 85 115 170 255 430 715
1350 20 60 80 125 185 310 515
1400 20 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230



4- Bao gồm Titanium Slip On Flange



Phòng ngừa rỉ sét

  • VCI (Volatile Corrosion Inhibitor) Bao bì: Vòng vòm titanđược bọc trong giấy VCI để ngăn ngừa sự ăn mòn bề mặt trong quá trình vận chuyển.
  • Lớp phủ dầu hoặc mỡ:Một lớp mỡ hoặc dầu nhẹ có thể được áp dụng để bảo vệ bề mặt vòm, đặc biệt là khi vận chuyển qua khoảng cách dài hoặc lưu trữ trong thời gian dài.



Sự bảo vệ về thể chất

  • Bao bì bong bóng hoặc bọt:Mỗi sườn thường được bọc trong vỏ bong bóng hoặc được bao quanh bởi bọt để đệm chống va chạm trong quá trình vận chuyển.
  • Máy tách bông:Khi nhiều miếng kẹp được đóng gói trong một hộp, các bộ tách bìa được sử dụng để ngăn chặn chúng chạm vào nhau và có khả năng cào hoặc hư hại nhau.



Bao bì bên ngoài chắc chắn

  • Hộp gỗ hoặc hộp gỗ kẹp: Vòng kẹp bằng titanthường được vận chuyển trong các thùng gỗ hoặc hộp gỗ dán, cung cấp sự bảo vệ vững chắc chống lại thiệt hại cơ học và có thể xếp chồng lên nhau, tạo điều kiện xử lý dễ dàng và an toàn hơn.
  • Việc làm nhựa:Đối với các đơn đặt hàng lớn, các miếng kẹp có thể được đóng gói. Mỗi pallet thường được bọc lại để giữ an toàn các hộp hoặc thùng trong khi xử lý và vận chuyển.



Ống chống nước

  • Bảng nhựa:Các thùng hoặc hộp bên ngoài thường được phủ bằng tấm nhựa dày để bảo vệ chống ẩm, đặc biệt là trong môi trường ẩm ướt hoặc ẩm.



Nhãn nhãn và tài liệu

  • Nhãn hiệu rõ ràng:Mỗi gói được dán nhãn rõ ràng với hướng dẫn xử lý, số bộ phận và chi tiết điểm đến để đảm bảo xử lý đúng cách và để dễ dàng theo dõi.
  •
  • Tài liệu đảm bảo chất lượng:Chứng chỉ chất lượng, báo cáo thử nghiệm vật liệu và chứng chỉ tuân thủ thường được bao gồm trong bao bì hoặc được cung cấp riêng biệt để đảm bảo khả năng truy xuất lại và tuân thủ các tiêu chuẩn công nghiệp.







5Ứng dụng của ANSI B16.5 Titanium Slip On Flange

  • Xây dựng đường ống:Được sử dụng để kết nối các phần của đường ống, đảm bảo kết nối an toàn và không rò rỉ trong quá trình vận chuyển chất lỏng.
  • Các nhà máy lọc dầu và nhà máy hóa dầu:Được lắp đặt trong các đơn vị xử lý để kết nối các bình, lò phản ứng và bộ trao đổi nhiệt, nơi có khả năng chống lại hóa chất ăn mòn là điều cần thiết.
  • Các nền tảng ngoài khơi:Sử dụng trong giàn khoan ngoài khơi và nền tảng sản xuất để chịu được môi trường biển và điều kiện thời tiết khắc nghiệt.
  • Các cơ sở chế biến khí:Sử dụng trong máy nén, bơm và van để duy trì tính toàn vẹn và an toàn hoạt động.
