Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001, TUV etc.
Số mô hình: Mặt bích tấm Ti
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1-5 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, vv
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
tiêu chuẩn sản phẩm: |
Mặt bích tấm titan DIN 2501 |
Vật liệu: |
kim loại titan |
Chất liệu: |
Ti Gr1, Gr2, Gr5, Gr7, Gr12 |
Đặc điểm: |
150-1500 |
Đánh giá áp suất: |
1/2 '' đến 24 '' |
kích thước: |
DN10-1000 |
Các loại khuôn mặt: |
RF, FF, TG, RJ, v.v. |
quy trình: |
Đúc, rèn, gia công, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |
tiêu chuẩn sản phẩm: |
Mặt bích tấm titan DIN 2501 |
Vật liệu: |
kim loại titan |
Chất liệu: |
Ti Gr1, Gr2, Gr5, Gr7, Gr12 |
Đặc điểm: |
150-1500 |
Đánh giá áp suất: |
1/2 '' đến 24 '' |
kích thước: |
DN10-1000 |
Các loại khuôn mặt: |
RF, FF, TG, RJ, v.v. |
quy trình: |
Đúc, rèn, gia công, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |

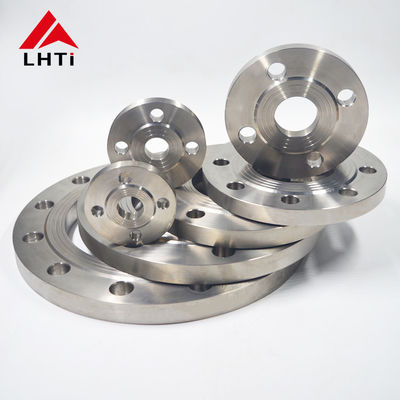

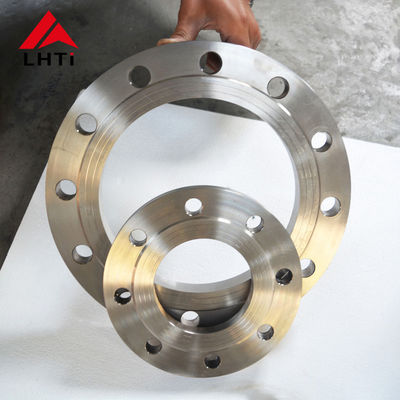

Bảng phẳng phẳng DIN2501 Gr2 PN10 Bảng phẳng Titanium PL Flange Pipe Flange Bảng phẳng cho hệ thống đường ống
1.Sản phẩm giới thiệu DIN Titanium Plate Flange
Vòng kẹp bằng titan,được chế tạo từ hợp kim titan, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ.
Chìa khóa cho tính hữu ích của chúng là khả năng chống ăn mòn bẩm sinh của titan, đảm bảo tuổi thọ và độ tin cậy trong điều kiện hoạt động khó khăn.Vòng kẹp titan cũng thể hiện khả năng chống mệt mỏi tuyệt vời và chống bò, rất quan trọng để duy trì hiệu suất ổn định trong thời gian dài.cung cấp các giải pháp thực tế cho các ứng dụng công nghiệp khác nhau.
DIN2501 Vòng vòm tấm titanđề cập đến một loại vòm titan cụ thể tuân thủ các tiêu chuẩn DIN (Deutsches Institut für Normung).Tiêu chuẩn DIN là các tiêu chuẩn kỹ thuật của Đức được sử dụng trong các ngành công nghiệp khác nhau để đảm bảo tính tương thích, khả năng thay thế và chất lượng sản phẩm.Vòng kẹp tấm titanlà một loại miếng kẹp cụ thể được sử dụng trong hệ thống ống dẫn để kết nối ống với các ống khác, thiết bị hoặc van.Chúng được đặc trưng bởi thiết kế phẳng của chúng mà không có mặt niêm phong nâng và thường có cấu trúc dày hơn so với các loại vảy khác, cung cấp đủ sức mạnh và độ cứng để gắn và niêm phong bu lông.
Trong quá trình lắp đặt,Vòng kẹp tấm titanđược sắp xếp với đường ống hoặc cổng thiết bị và được đảm bảo bằng cách sử dụng các bu lông được cài đặt sẵn thông qua các lỗ khoan trong vòm.Một miếng đệm mặt đầy đủ được sử dụng để bao phủ toàn bộ bề mặt của vòm để đảm bảo một con dấu và ngăn ngừa rò rỉ trong quá trình vận hành hệ thống.
Những miếng kẹp này thường được sử dụng trong các ứng dụng với áp suất từ thấp đến trung bình do thiết kế phẳng của chúng, giúp đơn giản hóa sự sắp xếp trong quá trình lắp đặt.chúng có hiệu quả về chi phí so với các loại vòm khác do chi phí sản xuất và gia công thấp hơnCác đặc điểm này làm cho các miếng kẹp tấm titan phổ biến trong các ứng dụng công nghiệp khác nhau, nơi khả năng chống ăn mòn, tính chất nhẹ,và sức mạnh cơ học của titan là có lợi.
2. Các loại của DIN 2501 Titanium Plate Flange
Titanium lớp 1:Được biết đến với độ dẻo dai cao của nó, titan lớp 1 là mềm nhất và dễ hình thành nhất của tất cả các loại titan tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.
Titanium lớp 2:Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời. Nó được sử dụng trong một loạt các ứng dụng,bao gồm cả các miếng lót cho hệ thống đường ống.
Titanium lớp 5 (Ti 6Al-4V):Đây là một loại hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể sức mạnh của các vòm so với các loại titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.
Titanium lớp 7:Với khả năng hàn và chế tạo tuyệt vời, loại này bao gồm palladium để tăng khả năng chống ăn mòn, đặc biệt là chống lại axit giảm và tấn công tại chỗ trong các halogen nóng.
Titanium lớp 12:Nó cung cấp khả năng chống nhiệt và sức mạnh cao hơn so với các loại tinh khiết thương mại khác. Nó cũng duy trì khả năng hàn tốt và khả năng chống ăn mòn.
Tiện 23 Titanium (Ti 6Al-4V ELI):Mức độ này tương tự như Mức độ 5 nhưng có độ thắt đặc biệt thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo dai được cải thiện.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.
| Thể loại | C | N | O | H | Ti | Fe |
| Titanium lớp 1 | .08 tối đa | .03 tối đa | .18 Max | .015 tối đa | Bàn | .20 Max |
| Titanium lớp 4 | .08 tối đa | .05 tối đa | .40 tối đa | .015 tối đa | Bàn | .50 tối đa |
| Titanium lớp 7 | .08 tối đa | .03 tối đa | .25 Max | .015 tối đa | Bàn | .30 Max |
| Titanium lớp 9 | .08 tối đa | .03 tối đa | .15 tối đa | .015 tối đa | ️ | .25 Max |
| Titanium lớp 12 | .08 tối đa | .03 tối đa | .25 Max | 0.15 tối đa | ️ | .30 Max |
3.Thông số kỹ thuật cho DIN2501 PN10 Titanium Plate Flange
|
Kích thước ống danh nghĩa |
Chiều kính của |
Phân Dia |
Chứng nhận sườn |
Thk của Flanges |
Dia của Bolt Cirlce |
Số |
Biểu đồ của lỗ Bolt |
Trọng lượng |
|
|---|---|---|---|---|---|---|---|---|---|
|
Đĩa |
Bị mù |
||||||||
|
DN |
Đường ống |
D |
D5 |
B |
K |
lỗ |
D2 |
KG |
KG |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4. Tiêu chuẩn của Titanium Plate Flange
AFNOR NF E29-200-1: Tiêu chuẩn Pháp cho các miếng kẹp, bao gồm các miếng kẹp titan.
ASME ANSI B16.5: Tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Mỹ (ASME) cho các vòm ống và phụ kiện vòm. Nó bao gồm vòm titan được sử dụng ở Bắc Mỹ và quốc tế.
AWWA C207: Tiêu chuẩn của Hiệp hội Công nghiệp Nước Hoa Kỳ (AWWA) cho các vòm ống thép cho dịch vụ công trình nước, bao gồm vòm titan được sử dụng trong các ứng dụng xử lý nước.
BS1560, BS 4504, BS 10: Tiêu chuẩn của Anh cho các vòm ống và bu lông, bao gồm các vật liệu titan.
ISO7005-1: Tiêu chuẩn của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) cho các miếng miếng kim loại, bao gồm các miếng miếng titan.
MSS SP 44: Hiệp hội Tiêu chuẩn hóa nhà sản xuất (MSS) của tiêu chuẩn công nghiệp van và phụ kiện cho vòm ống thép. Nó bao gồm vòm titan.
AS2129: Tiêu chuẩn Úc cho các miếng vòm, bao gồm các miếng vòm titan.
CSA Z245.12: Tiêu chuẩn Canada cho các vòm ống thép, bao gồm các vật liệu titan.
DIN2573, DIN2576, DIN2501, DIN2502: Tiêu chuẩn Đức (DIN) cho các vòm, bao gồm các loại và kích thước khác nhau của vòm titan.
EN1092-1, EN1759-1: Tiêu chuẩn châu Âu (EN) cho các miếng kẹp, bao gồm các miếng kẹp titan.
JIS B2220: Tiêu chuẩn công nghiệp Nhật Bản (JIS) cho các miếng vòm ống thép, bao gồm các miếng vòm titan.
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Tiêu chuẩn Ý (UNI) cho các vòm ống, bao gồm các vật liệu titan.
| Tên sản phẩm | Vòng niềng bằng titan |
|---|---|
| Phạm vi kích thước | 1/2′′ (15 NB) đến 48′′ (1200 NB) |
| Loại / Đánh giá áp suất | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 vv |
| Tiêu chuẩn / Kích thước | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605 |
| Loại mặt sườn / loại kết nối | Flange mặt phẳng (FF), Flange mặt nâng (RF), Flange khớp vòng (RTJ), Flange khớp đùi, Flange nam và nữ (M&F), Flange lưỡi lớn và nhỏ (T&G) |
| Kích thước | ANSI B16.5, ANSI B16.47 Series A & B, ASA, API-605, MSS SP44, AWWA, Sơ đồ tùy chỉnh |
| Thiết kế tùy chỉnh | Theo bản vẽ của bạn. AS, BS, ANSI, DIN, JIS. |
| Chứng chỉ kiểm tra vật liệu (MTC) | Theo EN 10204 3.2 và EN 10204 3.1, Chứng chỉ thử nghiệm chứng nhận NACE MR0175, NACE MR0103 |
| Giấy chứng nhận thử nghiệm | Báo cáo thử nghiệm phóng xạ 100%, EN 10204/3.1B, Chứng chỉ nguyên liệu thô, Báo cáo kiểm tra của bên thứ ba, v.v. |
| Kiểm tra | Máy thử nghiệm thủy tĩnh, Máy quang phổ đọc trực tiếp, Máy phát hiện lỗi trasonic UI, Máy phát hiện tia X, Máy phát hiện hạt từ |
| Thiết bị / Máy | Máy ép, Máy đẩy, Máy uốn cong, Máy phun cát, Máy đúc điện, vv |
| Lớp phủ | Sơn chống rỉ sét, Sơn màu đen dầu, Màu vàng trong suốt, Sơn kẽm, Sơn kẽm lạnh và nóng |
| Nguồn gốc | Ấn Độ / Mỹ / Nhật Bản / Tây Âu / Hàn Quốc |
| Ứng dụng/Sử dụng | Hàng hải, mỏ dầu, đóng tàu, hệ thống nước, khí tự nhiên, dự án đường ống, điện năng, v.v. |
| Mạng xuất khẩu hàng đầu | Hoa Kỳ, Anh, Qatar, Mexico, Nigeria, Ả Rập Saudi, Kuwait, Iran, Kazakhstan, Bahrain, Việt Nam, Indonesia, Na Uy, Ghana, Colombia, Azerbaijan, Libya. |
5Ứng dụng của DIN2501 Titanium Plate Flange
6.Thanh tra flange cổ hàn Titanium
Kiểm tra thị giác (VT):Điều này liên quan đến việc kiểm tra bề mặt của hàn và miếng lót bằng thị giác để phát hiện bất kỳ khiếm khuyết nào có thể nhìn thấy như vết nứt, độ xốp hoặc hồ sơ hàn không phù hợp.
Kiểm tra siêu âm (UT):Kỹ thuật này sử dụng sóng âm tần số cao để phát hiện các khiếm khuyết bên trong vật liệu, chẳng hạn như lỗ hổng, bao gồm hoặc vết nứt.
Xét nghiệm X quang (RT):Phương pháp này sử dụng tia X hoặc tia gamma để tạo ra hình ảnh về cấu trúc bên trong của hàn và sườn. Nó hiệu quả để phát hiện các khiếm khuyết bên trong và đánh giá chất lượng hàn.
Kiểm tra hạt từ tính (MT):MT được sử dụng để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu sắt từ.phương pháp này có thể không áp dụng trừ khi có vật liệu từ tính gần đó hoặc lớp phủ có thể được từ tính.
Kiểm tra chất thâm nhập / chất thâm nhập thuốc nhuộm (PT):PT liên quan đến việc áp dụng chất nhuộm xuyên qua bề mặt của hàn và sau đó loại bỏ chất nhuộm dư thừa để tiết lộ các khiếm khuyết phá vỡ bề mặt.
Kiểm tra dòng Eddy (ET):ET sử dụng cảm ứng điện từ để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu dẫn điện như titan.
Phân phát âm (AE):AE liên quan đến việc giám sát phát thải âm thanh từ vật liệu chịu căng thẳng để phát hiện những thay đổi chỉ ra các khiếm khuyết như nứt hoặc rò rỉ.
