Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001, TUV etc.
Số mô hình: Mặt bích tấm Ti
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1-5 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, vv
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
tiêu chuẩn sản phẩm: |
Mặt bích tấm titan DIN 2501 |
Vật liệu: |
kim loại titan |
Chất liệu: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Đánh giá áp suất: |
150-1500 |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
kích thước: |
Từ 1/2 '' đến 48 '' |
Các loại khuôn mặt: |
RF, FF, TG, RJ, v.v. |
quy trình: |
Đúc, rèn, gia công, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |
tiêu chuẩn sản phẩm: |
Mặt bích tấm titan DIN 2501 |
Vật liệu: |
kim loại titan |
Chất liệu: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Đánh giá áp suất: |
150-1500 |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
kích thước: |
Từ 1/2 '' đến 48 '' |
Các loại khuôn mặt: |
RF, FF, TG, RJ, v.v. |
quy trình: |
Đúc, rèn, gia công, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |

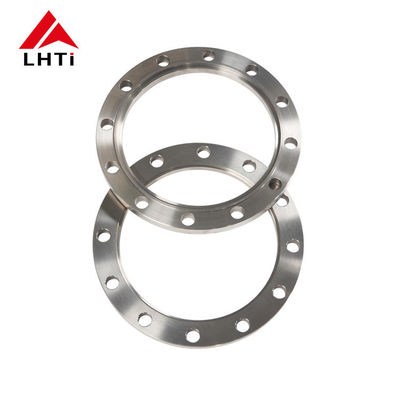

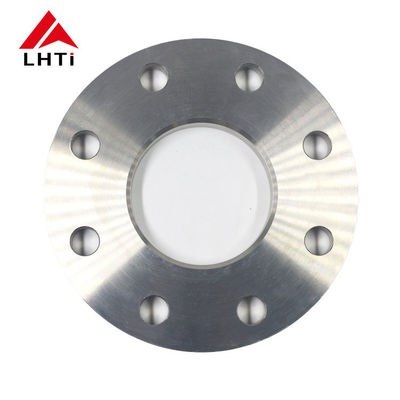

Đĩa vòm Titanium DIN2501 Gr2 Gr7 PN10 Đĩa vòm Titanium PLRF Flange Pipe Flange Plate cho hệ thống đường ống
1.Sản phẩm giới thiệu DIN2501 Titanium Plate Flange
Vòng kẹp bằng titan,được chế tạo từ hợp kim titan, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ.
Chìa khóa cho tính hữu ích của chúng là khả năng chống ăn mòn bẩm sinh của titan, đảm bảo tuổi thọ và độ tin cậy trong điều kiện hoạt động khó khăn.Vòng kẹp titan cũng thể hiện khả năng chống mệt mỏi tuyệt vời và chống bò, rất quan trọng để duy trì hiệu suất ổn định trong thời gian dài.cung cấp các giải pháp thực tế cho các ứng dụng công nghiệp khác nhau.
DIN2501 Vòng vòm tấm titanđề cập đến một loại vòm titan cụ thể tuân thủ các tiêu chuẩn DIN (Deutsches Institut für Normung).Tiêu chuẩn DIN là các tiêu chuẩn kỹ thuật của Đức được sử dụng trong các ngành công nghiệp khác nhau để đảm bảo tính tương thích, khả năng thay thế và chất lượng sản phẩm.Vòng kẹp tấm titanlà một loại miếng kẹp cụ thể được sử dụng trong hệ thống ống dẫn để kết nối ống với các ống khác, thiết bị hoặc van.Chúng được đặc trưng bởi thiết kế phẳng của chúng mà không có mặt niêm phong nâng và thường có cấu trúc dày hơn so với các loại vảy khác, cung cấp đủ sức mạnh và độ cứng để gắn và niêm phong bu lông.
Trong quá trình lắp đặt,Vòng kẹp tấm titanđược sắp xếp với đường ống hoặc cổng thiết bị và được đảm bảo bằng cách sử dụng các bu lông được cài đặt sẵn thông qua các lỗ khoan trong vòm.Một miếng đệm mặt đầy đủ được sử dụng để bao phủ toàn bộ bề mặt của vòm để đảm bảo một con dấu và ngăn ngừa rò rỉ trong quá trình vận hành hệ thống.
Những miếng kẹp này thường được sử dụng trong các ứng dụng với áp suất từ thấp đến trung bình do thiết kế phẳng của chúng, giúp đơn giản hóa sự sắp xếp trong quá trình lắp đặt.chúng có hiệu quả về chi phí so với các loại vòm khác do chi phí sản xuất và gia công thấp hơnCác đặc điểm này làm cho các miếng kẹp tấm titan phổ biến trong các ứng dụng công nghiệp khác nhau, nơi khả năng chống ăn mòn, tính chất nhẹ,và sức mạnh cơ học của titan là có lợi.
2. Các loại của DIN 2501 Titanium Plate Flange
Titanium lớp 1:Được biết đến với độ dẻo dai cao của nó, titan lớp 1 là mềm nhất và dễ hình thành nhất của tất cả các loại titan tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.
Titanium lớp 2:Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời. Nó được sử dụng trong một loạt các ứng dụng,bao gồm cả các miếng lót cho hệ thống đường ống.
Titanium lớp 5 (Ti 6Al-4V):Đây là một loại hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể sức mạnh của các vòm so với các loại titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.
Titanium lớp 7:Với khả năng hàn và chế tạo tuyệt vời, loại này bao gồm palladium để tăng khả năng chống ăn mòn, đặc biệt là chống lại axit giảm và tấn công tại chỗ trong các halogen nóng.
Titanium lớp 12:Nó cung cấp khả năng chống nhiệt và sức mạnh cao hơn so với các loại tinh khiết thương mại khác. Nó cũng duy trì khả năng hàn tốt và khả năng chống ăn mòn.
Tiện 23 Titanium (Ti 6Al-4V ELI):Mức độ này tương tự như Mức độ 5 nhưng có độ thắt đặc biệt thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo dai được cải thiện.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.
3.Thông số kỹ thuật cho DIN2501 PN10 Titanium Plate Flange
|
Kích thước ống danh nghĩa |
Chiều kính của |
Phân Dia |
Chứng nhận sườn |
Thk của Flanges |
Dia của Bolt Cirlce |
Số |
Biểu đồ của lỗ Bolt |
Trọng lượng |
|
|---|---|---|---|---|---|---|---|---|---|
|
Đĩa |
Bị mù |
||||||||
|
DN |
Đường ống |
D |
D5 |
B |
K |
lỗ |
D2 |
KG |
KG |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4.Quá trình sản xuất miếng kẹp tấm titan
Chọn vật liệu:
Hợp kim titan: Quá trình bắt đầu với việc chọn hợp kim titan phù hợp dựa trên các yêu cầu ứng dụng.15Pd), được lựa chọn vì tính chất cơ học cụ thể, khả năng chống ăn mòn và các đặc điểm quan trọng khác.
Cắt và đúc:
Chuẩn bị nguyên liệu thô: Các thanh hoặc thanh titan được cắt thành chiều dài phù hợp dựa trên kích thước vạch cần thiết.
Rèn hoặc lăn: Vật liệu titan được nung nóng đến nhiệt độ tối ưu và được định hình bằng cách sử dụng kỹ thuật rèn hoặc lăn để tạo thành các vỏ trống vỏ ban đầu.Điều này bao gồm hình thành cổ và mặt vòm.
Máy gia công:
Xoay và xay: Các mảnh titan rỗng được rèn hoặc cuộn phải trải qua các hoạt động gia công chính xác.Điều này bao gồm xoay để đạt được đường kính bên ngoài mong muốn (OD) và mài để tạo ra mặt miếng (mặt nâng), mặt phẳng hoặc khớp kiểu vòng theo thông số kỹ thuật ASME B16.5).
Khoan: Các lỗ được khoan vào vòm để chứa các bu lông và đảm bảo sự liên kết đúng với các đường ống kết nối.
Chuẩn bị hàn:
Biến: Các đầu của sườn cổ hàn, đặc biệt là khu vực nó kết nối với đường ống, được biến để tạo điều kiện hàn dễ dàng.
Đồng hàn:
Quá trình hàn: Các miếng kẹp cổ hàn titan thường được hàn bằng cách hàn TIG (Tungsten Inert Gas) hoặc các phương pháp tương tự phù hợp với hợp kim titan.hàn được thực hiện một cách cẩn thận để duy trì một bầu khí quyển được bảo vệ (argon hoặc helium) để ngăn ngừa ô nhiễm và oxy hóa, có thể làm tổn hại khả năng chống ăn mòn của titan.
Kiểm tra hàn: Kiểm tra sau hàn bao gồm các phương pháp thử nghiệm không phá hoại (NDT) như thử nghiệm chất xâm nhập thuốc nhuộm hoặc thử nghiệm siêu âm để xác minh tính toàn vẹn của hàn.
Xử lý nhiệt (nếu cần thiết):
Lấy nếp nhăn: Tùy thuộc vào hợp kim titan và các yêu cầu cụ thể, xử lý nhiệt lấy nếp nhăn hoặc giảm căng có thể được áp dụng để tối ưu hóa tính chất vật liệu và giảm căng dư.
Kiểm tra và kiểm tra cuối cùng:
Kiểm tra kích thước: Mỗi sợi dây chuyền cổ hàn được kiểm tra kích thước nghiêm ngặt để đảm bảo nó đáp ứng các độ khoan dung và thông số kỹ thuật chính xác, bao gồm cả các quy định của ASME B16.5.
Kiểm tra trực quan và bề mặt: Kiểm tra trực quan đảm bảo không có khiếm khuyết hoặc thiếu sót bề mặt có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn.
Kiểm tra áp suất: Kiểm tra áp suất thủy tĩnh hoặc khí nén có thể được thực hiện để xác minh tính toàn vẹn áp suất và khả năng rò rỉ của miếng vòm trong các điều kiện được chỉ định.
Điều trị bề mặt và hoàn thiện:
Lớp phủ bề mặt: Tùy thuộc vào ứng dụng, các phương pháp xử lý bề mặt như thụ động hoặc anodizing có thể được áp dụng để tăng cường khả năng chống ăn mòn hoặc cải thiện kết thúc bề mặt.
Nhãn hiệu và nhận dạng: Mỗi miếng kẹp được đánh dấu với thông tin thiết yếu như chất lượng vật liệu, kích thước, lớp áp suất và nhận dạng của nhà sản xuất để có thể truy xuất.
Bao bì và vận chuyển:
Sau khi kiểm tra và thử nghiệm được hoàn thành một cách thỏa đáng, các miếng kẹp cổ hàn titan được đóng gói cẩn thận để ngăn ngừa hư hỏng trong quá trình vận chuyển và lưu trữ.Sau đó chúng được vận chuyển đến khách hàng hoặc trung tâm phân phối.
5Tiêu chuẩn chung của các vòm titan
| Tên sản phẩm | Vòng niềng bằng titan |
|---|---|
| Phạm vi kích thước | 1/2′′ (15 NB) đến 48′′ (1200 NB) |
| Loại / Đánh giá áp suất | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 vv |
| Tiêu chuẩn / Kích thước | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605 |
| Loại mặt sườn / loại kết nối | Flange mặt phẳng (FF), Flange mặt nâng (RF), Flange khớp vòng (RTJ), Flange khớp đùi, Flange nam và nữ (M&F), Flange lưỡi lớn và nhỏ (T&G) |
| Kích thước | ANSI B16.5, ANSI B16.47 Series A & B, ASA, API-605, MSS SP44, AWWA, Sơ đồ tùy chỉnh |
| Thiết kế tùy chỉnh | Theo bản vẽ của bạn. AS, BS, ANSI, DIN, JIS. |
| Chứng chỉ kiểm tra vật liệu (MTC) | Theo EN 10204 3.2 và EN 10204 3.1, Chứng chỉ thử nghiệm chứng nhận NACE MR0175, NACE MR0103 |
| Giấy chứng nhận thử nghiệm | Báo cáo thử nghiệm phóng xạ 100%, EN 10204/3.1B, Chứng chỉ nguyên liệu thô, Báo cáo kiểm tra của bên thứ ba, v.v. |
| Kiểm tra | Máy thử nghiệm thủy tĩnh, Máy quang phổ đọc trực tiếp, Máy phát hiện lỗi trasonic UI, Máy phát hiện tia X, Máy phát hiện hạt từ |
| Thiết bị / Máy | Máy ép, Máy đẩy, Máy uốn cong, Máy phun cát, Máy đúc điện, vv |
| Lớp phủ | Sơn chống rỉ sét, Sơn màu đen dầu, Màu vàng trong suốt, Sơn kẽm, Sơn kẽm lạnh và nóng |
| Nguồn gốc | Ấn Độ / Mỹ / Nhật Bản / Tây Âu / Hàn Quốc |
| Ứng dụng/Sử dụng | Hàng hải, mỏ dầu, đóng tàu, hệ thống nước, khí tự nhiên, dự án đường ống, điện năng, v.v. |
| Mạng xuất khẩu hàng đầu | Hoa Kỳ, Anh, Qatar, Mexico, Nigeria, Ả Rập Saudi, Kuwait, Iran, Kazakhstan, Bahrain, Việt Nam, Indonesia, Na Uy, Ghana, Colombia, Azerbaijan, Libya. |
6Ứng dụng của DIN2501 Titanium Plate Flange
7.Lợi ích của miếng lót tấm titan
Hiệu suất nhiệt độ cao:Titanium giữ được độ bền và độ cứng ở nhiệt độ cao, làm cho các miếng vòm tấm titanium phù hợp với các ứng dụng có nhiệt độ cao.Chúng có thể chịu được chu kỳ nhiệt và duy trì tính chất cơ học của chúng trong một phạm vi nhiệt độ rộng.
Tương thích sinh học:Titanium tương thích sinh học và không độc hại, làm cho các miếng vòm tấm titanium phù hợp để sử dụng trong các thiết bị y tế, chế biến dược phẩm,và thiết bị xử lý thực phẩm nơi mà sự sạch sẽ và an toàn là quan trọng nhất.
Tuổi thọ và độ bền:Vòng kẹp tấm titan có tuổi thọ dài do khả năng chống ăn mòn, mệt mỏi và xói mòn.làm cho họ một lựa chọn hiệu quả về chi phí trong thời gian dài.
Khả năng tương thích với các vật liệu khác:Các miếng kẹp tấm titan có thể dễ dàng hàn hoặc bóp vào các thành phần titan khác hoặc các vật liệu khác nhau, tạo điều kiện tích hợp vào các hệ thống và cấu trúc phức tạp.
Sự hấp dẫn thẩm mỹ:Titanium có một ngoại hình màu xám bạc độc đáo mang tính thẩm mỹ, làm cho nó phù hợp với các ứng dụng kiến trúc nơi hấp dẫn trực quan là quan trọng.
Sự mở rộng nhiệt thấp:Titanium có hệ số mở rộng nhiệt thấp so với các kim loại khác, giúp duy trì sự ổn định kích thước dưới nhiệt độ dao động.
Chống môi trường:Các miếng kẹp tấm titan thể hiện khả năng chống lại các yếu tố môi trường tuyệt vời như bức xạ tia cực tím và nước mặn, làm cho chúng phù hợp với các ứng dụng ngoài trời và biển.
Tính chất không từ tính:Titanium là không từ tính, có lợi trong các ứng dụng mà sự can thiệp từ điện (EMI) hoặc khả năng nhạy cảm từ tính phải được giảm thiểu.
