Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001, TUV etc.
Số mô hình: Mặt bích mù Ti Gr2 Gr5 Gr7
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1-5 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, vv
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
tiêu chuẩn sản phẩm: |
ASME B16.5 |
Chất liệu: |
Gr2 Gr5 Gr7 |
Đánh giá áp suất: |
lớp 150 |
Các loại khuôn mặt: |
Mặt nâng, Mặt phẳng, Khớp kiểu vòng, Mặt khớp |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
giấy chứng nhận: |
ISO, CE, API, v.v. |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |
tiêu chuẩn sản phẩm: |
ASME B16.5 |
Chất liệu: |
Gr2 Gr5 Gr7 |
Đánh giá áp suất: |
lớp 150 |
Các loại khuôn mặt: |
Mặt nâng, Mặt phẳng, Khớp kiểu vòng, Mặt khớp |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
giấy chứng nhận: |
ISO, CE, API, v.v. |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |

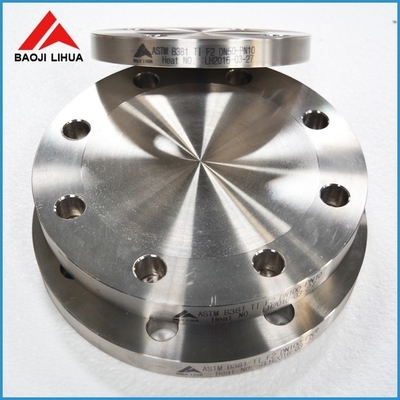

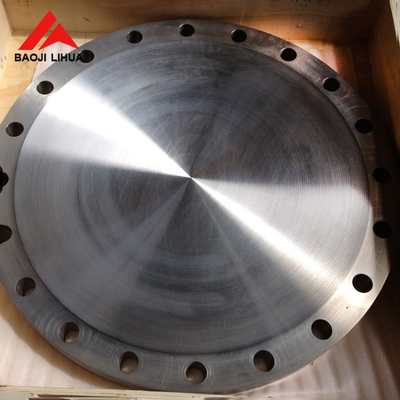

ASME B16.5 Lớp 150 Titanium Blind Flange Ti Gr2 Gr5 Gr7 Pipe Flange Blind Raised Face cho các dịch vụ đường ống
1.Sự giới thiệu sản phẩm và công ty
Công ty của chúng tôi cung cấp một lựa chọn toàn diện củaCác miếng kẹp bằng titan lớp 2, lớp 5 và lớp 7, bao gồm các vòm mù, vòm cổ hàn và vòm trượt được thiết kế đặc biệt cho các ứng dụng ống và ống titan.5 và đường kính lỗ đặc trưng phù hợp với ASME B36.9M Sch-40S tiêu chuẩn ống tường.
2Thông tin sản phẩm của ASME B16.5 Titanium Blind Flange
Vòng kệ mù titan lớp 150 ASME B16.5 là một loại vỏ kệ được thiết kế và sản xuất theo tiêu chuẩn ASME B16.5 để sử dụng trong các ứng dụng áp suất thấp.Đây là một phần giới thiệu về ASME B16.5 Tiểu loại 150 flange mù bằng titan, xác định các loại khác nhau như Titanium lớp 2 (Ti Gr2), Titanium lớp 5 (Ti Gr5) và Titanium lớp 7 (Ti Gr7):
Tiêu chuẩn ASME B16.5:
Phạm vi: ASME B16.5 là một tiêu chuẩn được xuất bản bởi Hiệp hội kỹ sư cơ khí Hoa Kỳ (ASME) bao gồm kích thước, dung sai, vật liệu, đánh dấu,và thử nghiệm các vòm ống và phụ kiện vòm.
Lớp 150: Lớp 150 đề cập đến chỉ số áp suất của vòm, cho thấy nó có thể chịu áp suất lên đến 150 pound mỗi inch vuông (psi) ở nhiệt độ môi trường.Lớp này phù hợp cho các ứng dụng áp suất thấp.
Các loại titan:
Titanium Grade 2 (Ti Gr2): Titanium tinh khiết thương mại (CP titanium) Grade 2 là loại titanium phổ biến nhất được sử dụng trong các ứng dụng công nghiệp do khả năng chống ăn mòn tuyệt vời, khả năng hình thành,và khả năng hàn.
Titanium Grade 5 (Ti Gr5): Được gọi là Ti-6Al-4V, hợp kim titan này được sử dụng rộng rãi trong ngành công nghiệp chế biến hàng không vũ trụ, hàng hải và hóa học do độ bền, độ dẻo dai và khả năng chống nhiệt cao.
Titanium Grade 7 (Ti Gr7): Hợp kim titan này chứa palladium, làm tăng khả năng chống ăn mòn trong môi trường giảm và oxy hóa nhẹ.,như trong các ứng dụng hóa học và hàng hải.
Tính năng thiết kế:
Loại mặt: Vòng lót mù có thể có mặt nâng (RF), mặt phẳng (FF) hoặc khớp dạng vòng (RTJ), tùy thuộc vào các yêu cầu niêm phong của ứng dụng.
Kích thước: ASME B16.5 xác định kích thước như đường kính bên ngoài (OD), đường kính vòng tròn cuộn (BC), đường kính lỗ cuộn (BH) và độ dày tổng thể (T) của sườn,đảm bảo tính tương thích và khả năng hoán đổi với các tiêu chuẩn ASME B16 khác.5 flanges.
3. ASME B16.5 Titanium Blind Flange lớp 2, 5 và 7
Titanium lớp 2 (Ti-CP):
Thành phần: Titanium tinh khiết thương mại với thành phần 99,2% titanium, 0,25% sắt, 0,3% oxy và số lượng nhỏ các nguyên tố khác.
Tính chất:
Sức mạnh: tương đối thấp so với hợp kim; cao hơn nhiều thép nhưng thấp hơn các loại titan hợp kim.
Chống ăn mòn: Tốt trong hầu hết các môi trường, đặc biệt là chống clorua.
Khả năng hàn: Khả năng hàn và chế tạo tốt.
Ứng dụng: Xử lý hóa chất, môi trường biển, cấy ghép y tế (không chịu tải) và kiến trúc.
Titanium lớp 5 (Ti-6Al-4V):
Thành phần: Hợp kim titan có chứa 90% titan, 6% nhôm và 4% vanadium.
Tính chất:
Sức mạnh: Tỷ lệ sức mạnh-trọng lượng tuyệt vời, vượt trội hơn Titanium lớp 2.
Chống ăn mòn: Chống ăn mòn tốt, không cao như lớp 2 nhưng phù hợp với nhiều môi trường.
Chống nhiệt độ: Giữ sức mạnh ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng hàng không vũ trụ và hiệu suất cao.
Ứng dụng: Các bộ phận không gian (các khung máy bay, động cơ phản lực), thiết bị hàng hải, cấy ghép y tế, các bộ phận ô tô và thiết bị thể thao.
Titanium lớp 7 (Ti-0,15Pd):
Thành phần: Hợp kim titan với 0,15% palladium được thêm vào.
Tính chất:
Chống ăn mòn: Chống ăn mòn tuyệt vời, đặc biệt là trong môi trường giảm.
Khả năng hàn: Khả năng hàn tốt, phù hợp với hàn và chế tạo.
Sức mạnh: Sức mạnh thấp hơn so với lớp 5, nhưng đủ cho nhiều ứng dụng.
Ứng dụng: Xử lý hóa chất, nhà máy khử muối, môi trường biển và các ứng dụng khác đòi hỏi khả năng chống ăn mòn vượt trội.
| Yêu cầu hóa học | |||||||||||
| N | C | H | Fe | O | Al | V | Pd | Mo. | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bóng |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bóng |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bóng |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bóng |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bóng |
4Các thông số kỹ thuật của ANSI B16.5 Titanium Blind Flange Class 150
| Kích thước ống danh nghĩa (inches) |
Lớp 150 | ||||
|---|---|---|---|---|---|
| Chiều kính của Phân (inches) |
Không, không. của Vít |
Chiều kính của Vít (inches) |
Chiều kính của Các lỗ đệm (inches) |
Bolt Vòng tròn (inches) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-1/2 | 4 | 1/2 | 0.62 | 2-3/8 |
| 3/4 | 3-7/8 | 4 | 1/2 | 0.62 | 2-3/4 |
| 1 | 4-1/4 | 4 | 1/2 | 0.62 | 3-1/8 |
| 1-1/4 | 4-5/8 | 4 | 1/2 | 0.62 | 3-1/2 |
| 1-1/2 | 5 | 4 | 1/2 | 0.62 | 3-7/8 |
| 2 | 6 | 4 | 5/8 | 0.75 | 4-3/4 |
| 2-1/2 | 7 | 4 | 5/8 | 0.75 | 5-1/2 |
| 3 | 7-1/2 | 4 | 5/8 | 0.75 | 6 |
| 3-1/2 | 8-1/2 | 8 | 5/8 | 0.75 | 7 |
| 4 | 9 | 8 | 5/8 | 0.75 | 7-1/2 |
| 5 | 10 | 8 | 3/4 | 0.88 | 8-1/2 |
| 6 | 11 | 8 | 3/4 | 0.88 | 9-1/2 |
| 8 | 13-1/2 | 8 | 3/4 | 0.88 | 11-3/4 |
| 10 | 16 | 12 | 7/8 | 1 | 14-1/4 |
| 12 | 19 | 12 | 7/8 | 1 | 17 |
| 14 | 21 | 12 | 1 | 1.12 | 18-3/4 |
| 16 | 23-1/2 | 16 | 1 | 1.12 | 21-1/4 |
| 18 | 25 | 16 | 1-1/8 | 1.25 | 22-3/4 |
| 20 | 27-1/2 | 20 | 1-1/8 | 1.25 | 25 |
| 24 | 32 | 20 | 1-1/4 | 1.38 | 29-1/2 |
5Ưu điểm củaTiện lời lời lời trong công nghiệp
6Ứng dụng của ASME B16.5 Titanium Blind Flange
7- Kiểm tra sợi vòm mù bằng titan
Giấy chứng nhận EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesNó được phát hành bởi nhà sản xuất và xác minh rằng vật liệu đáp ứng các tiêu chuẩn yêu cầu.
Giấy chứng nhận nguyên liệu:
Giấy chứng nhận này cung cấp chi tiết về nguyên liệu thô được sử dụng trong sản xuất các miếng kẹp titan. Nó bao gồm thông tin như nguồn gốc của nguyên liệu thô, thành phần của chúng,và bất kỳ kết quả thử nghiệm vật liệu áp dụngĐiều này đảm bảo khả năng theo dõi và kiểm soát chất lượng từ giai đoạn mua sắm vật liệu ban đầu.
100% phát hiện lỗi siêu âm:
Xét nghiệm siêu âm (UT) là một phương pháp thử nghiệm không phá hoại được sử dụng để phát hiện các khiếm khuyết bên trong và bề mặt trong các miếng kẹp titan.Một 100% phủ UT có nghĩa là tất cả các vảy phải trải qua kiểm tra kỹ lưỡng để đảm bảo không có khiếm khuyết có thể ảnh hưởng đến tính toàn vẹn cấu trúc hoặc hiệu suất của chúng.
Xét nghiệm thủy tĩnh:
Thử nghiệm này liên quan đến việc áp suất vít titan bằng nước hoặc chất lỏng khác đến mức áp suất đã xác định trước.Nó đánh giá khả năng của sườn để chịu áp lực mà không bị rò rỉ hoặc biến dạng, đảm bảo nó đáp ứng các yêu cầu về áp suất và an toàn được chỉ định.
Báo cáo kiểm tra của bên thứ ba:
Báo cáo này được thực hiện bởi một cơ quan kiểm tra hoặc cơ quan bên thứ ba độc lập.xác nhận sự tuân thủ các tiêu chuẩn áp dụng, thông số kỹ thuật và yêu cầu của khách hàng.
