Thông tin chi tiết sản phẩm
Nguồn gốc: BaoJi, tỉnh Thiểm Tây, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001, CE, API, TUV etc.
Số mô hình: Titan trượt trên mặt bích
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1-5 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, vv
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
tiêu chuẩn sản phẩm: |
Mặt bích trượt ASME/ANSI B16.5 |
Vật liệu: |
Hợp kim titan |
Chất liệu: |
Titan lớp 2, lớp 5 |
Đánh giá áp suất: |
lớp 150 |
kích thước: |
1/2 '' inch đến 48 '' inch |
Các loại khuôn mặt: |
RF, FF, TG, RJ, v.v. |
Đặc điểm: |
Độ bền cao, chống ăn mòn tốt |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Giấy chứng nhận: |
EN 10204 / 3.1B, Giấy chứng nhận nguyên liệu thô, Báo cáo thử nghiệm chụp ảnh phóng xạ 100%, Báo cáo |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |
tiêu chuẩn sản phẩm: |
Mặt bích trượt ASME/ANSI B16.5 |
Vật liệu: |
Hợp kim titan |
Chất liệu: |
Titan lớp 2, lớp 5 |
Đánh giá áp suất: |
lớp 150 |
kích thước: |
1/2 '' inch đến 48 '' inch |
Các loại khuôn mặt: |
RF, FF, TG, RJ, v.v. |
Đặc điểm: |
Độ bền cao, chống ăn mòn tốt |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Giấy chứng nhận: |
EN 10204 / 3.1B, Giấy chứng nhận nguyên liệu thô, Báo cáo thử nghiệm chụp ảnh phóng xạ 100%, Báo cáo |
Ứng dụng: |
đường ống dẫn dầu và khí đốt, nhà máy hóa chất, cơ sở sản xuất điện, v.v. |

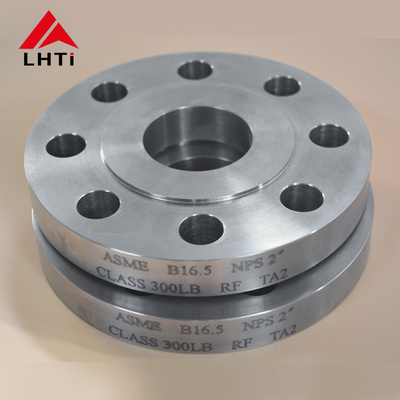

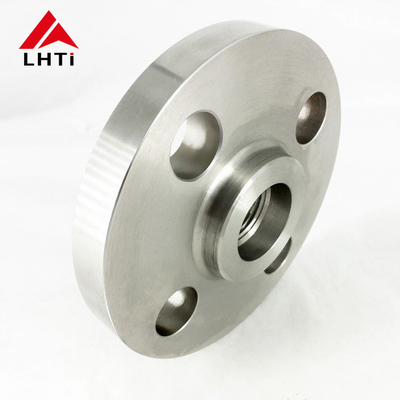

Titanium Slip On Pipe Flange Ti Gr2 Gr5 ASME B16.5 SO Flange Class 150 SORF Mặt nâng cho ngành công nghiệp hóa học
1.Sản phẩm giới thiệu của ASME B16.5 Titanium Slip On Flange
Vòng trượt bằng titan,phù hợp với các tiêu chuẩn ASME B16.5 và được làm từ hợp kim titan lớp 2, đóng một vai trò quan trọng trong ngành công nghiệp dầu khí.Những miếng lót với mặt nâng được thiết kế để đảm bảo kết nối an toàn và không rò rỉ trong đường ống và thiết bị chịu áp suất cao và môi trường ăn mònBài báo này xem xét các thông số kỹ thuật, đặc điểm và ứng dụng của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng,nhấn mạnh tầm quan trọng của chúng trong việc nâng cao hiệu quả hoạt động và độ tin cậy trong lĩnh vực dầu khí.
Ngành công nghiệp dầu khí phụ thuộc rất nhiều vào các thành phần mạnh mẽ và bền để duy trì tính toàn vẹn của hệ thống và thiết bị đường ống.Vòng kẹp trượt bằng titan được ưa thích vì khả năng chống ăn mòn và tính chất cơ học đặc biệt của chúng, làm cho chúng phù hợp với các ứng dụng đòi hỏi trong các nền tảng ngoài khơi, nhà máy lọc dầu và nhà máy chế biến hóa chất.và các thuộc tính hiệu suất của ASME B16.5 lớp 2 lớp 150 titan trượt trên vòm với mặt nâng, chi tiết vai trò của họ trong việc giải quyết các thách thức liên quan đến vận chuyển chất lỏng, nhiệt độ cao,và môi trường gây hấn gặp phải trong các hoạt động dầu khí.
ASME B16.5Tiêu chuẩn bao gồm kích thước và độ khoan dung cho các vòm ống và phụ kiện vòm từ NPS 1/2 đến NPS 24, được sử dụng trong các ngành công nghiệp quy trình.5 được thiết kế đặc biệt để sử dụng với ống titan hoặc ống có thành phần hợp kim titan.
Vòng trượt bằng titanthường được sản xuất bằng cách sử dụng titan tinh khiết thương mại (Hạng 2) hoặc hợp kim titan như Hạng 12.đảm bảo độ bền cao và khả năng chống ăn mòn phù hợp với các ứng dụng công nghiệp khác nhau.slide-on flangecó đường kính bên trong lớn hơn một chút so với đường kính bên ngoài của ống mà nó được dự định phù hợp. Nó dễ dàng sắp xếp và hàn, cung cấp một lỗ trơn tru và đặc điểm dòng chảy tốt.5 xác định thiết kế mặt nâng (RF) cho các vòm trượt, giúp tạo ra một con dấu khi được bóp vào một miếng kẹp hoặc thiết bị tương ứng.
2. Các lớp của ASME B16.5 Titanium Slip On Flange
Titanium lớp 2 (Ti-CP):
Thành phần: Titanium tinh khiết thương mại với thành phần 99,2% titanium, 0,25% sắt, 0,3% oxy và số lượng nhỏ các nguyên tố khác.
Tính chất:
Sức mạnh: tương đối thấp so với hợp kim; cao hơn nhiều thép nhưng thấp hơn các loại titan hợp kim.
Chống ăn mòn: Tốt trong hầu hết các môi trường, đặc biệt là chống clorua.
Khả năng hàn: Khả năng hàn và chế tạo tốt.
Ứng dụng: Xử lý hóa chất, môi trường biển, cấy ghép y tế (không chịu tải) và kiến trúc.
Titanium lớp 5 (Ti-6Al-4V):
Thành phần: Hợp kim titan có chứa 90% titan, 6% nhôm và 4% vanadium.
Tính chất:
Sức mạnh: Tỷ lệ sức mạnh-trọng lượng tuyệt vời, vượt trội hơn Titanium lớp 2.
Chống ăn mòn: Chống ăn mòn tốt, không cao như lớp 2 nhưng phù hợp với nhiều môi trường.
Chống nhiệt độ: Giữ sức mạnh ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng hàng không vũ trụ và hiệu suất cao.
Ứng dụng: Các bộ phận không gian (các khung máy bay, động cơ phản lực), thiết bị hàng hải, cấy ghép y tế, các bộ phận ô tô và thiết bị thể thao.
3.Thông số kỹ thuật cho ASME B16.5 Titanium Slip On Flange
Kích thước:1/2" (15 NB) đến 48" (1200 NB)
Tiêu chuẩn:ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Sơ đồ tùy chỉnh
Đánh giá áp suất:Lớp 150, Lớp 300, Lớp 400, Lớp 600, Lớp 900, Lớp 1500, Lớp 2500 PN6, PN10, PN16, PN25, PN40, PN64 v.v.
Phong cách trượt trên thép carbon (SO):ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Spectake Blind Flange, Spacer Ring/Spade Flange), Thép RST37.2C22.8
Vòng trượt trên thép không gỉ (SO):Định dạng của các loại sản phẩm có thể được sử dụng trong các loại sản phẩm khác
Phân sợi trượt trên thép hợp kim (SO):ASTM A182 F1, F5, F9, F11, F22, F91
Phong cách trượt đặc biệt bằng hợp kim (SO):Duplex, Super Duplex, hợp kim niken
Loại mặt vòm:Mặt phẳng (FF), mặt nâng (RF), khớp loại nhẫn (RTJ)
Lớp phủ/nhiệm chế bề mặt:Sơn chống rỉ sét, Sơn màu đen dầu, Màu vàng trong suốt, Sơn kẽm, Sơn kẽm lạnh và nóng
Dịch vụ giá trị gia tăng:CNC Machining, Flanges tùy chỉnh
| Đường ống bình thường Diam. | D.O. Flange | Thk. của Flange Min | Im đi. của Trọng tâm |
Chiều kính của khuôn mặt nâng cao | Chiều dài Hub.Y | Đau lắm | Im đi. của Bolt Vòng tròn |
Im đi. của Bolt Các lỗ |
Số của Bolts |
Diam. của Vít (inch) |
KG | LB | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | d | O | C | X | G | Y | B | BC | BH | BN | BD | ||
| 1/2 inch | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2 inch | 0.4 | 0.9 |
| 3/4′′ | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2 inch | 0.7 | 1.5 |
| 1′′ | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2 inch | 0.8 | 1.8 |
| 1-1/4" | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2 inch | 1.2 | 2.6 |
| 1-1/2 inch | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2 inch | 1.4 | 3.1 |
| 2′′ | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2 1/2 inch | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 3′′ | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1/2 inch | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4′′ | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5′′ | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4′′ | 6.5 | 14.3 |
| 6′′ | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4′′ | 8.1 | 18 |
| 8′′ | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4′′ | 13 | 28.6 |
| 10′′ | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12′′ | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14′′ | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1′′ | 37.5 | 83 |
| 16′′ | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1′′ | 44.5 | 98 |
| 18′′ | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20′′ | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4 inch | 95 | 209 |
| ANSI B16.5 | Tiêu chuẩn áp suất cho các vòm titan | ||||||
| Nhiệt độ °F | Lớp 150 | Lớp 300 | Lớp 400 | Lớp 600 | Lớp 900 | Lớp 1500 | Lớp 2500 |
| - 20 đến 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4Tại sao chúng ta chọn các sợi vòm Titanium
Giảm cân:Các hợp kim titan được sử dụng trong các miếng kẹp cung cấp tỷ lệ sức mạnh-trọng lượng tuyệt vời, làm cho chúng rất mong muốn trong hàng không vũ trụ.Các kỹ sư thường cố gắng giảm trọng lượng máy bay trong khi vẫn duy trì sức mạnh để tăng hiệu quả nhiên liệu và hiệu suất bayCác miếng kẹp titan góp phần đáng kể vào việc đạt được mục tiêu này bằng cách giảm trọng lượng cấu trúc tổng thể.
Chống ăn mòn: Các miếng kẹp titan thể hiện khả năng chống ăn mòn xuất sắc, đặc biệt là đối với các ion clorua phổ biến trong môi trường biển.Máy bay và trực thăng hoạt động trong điều kiện như vậy đòi hỏi các thành phần có khả năng chống ăn mòn mạnh mẽ, nơi mà các miếng kẹp titan đóng một vai trò quan trọng.
Hiệu suất nhiệt độ cao:Vòng kẹp titan duy trì sức mạnh và ổn định ở nhiệt độ cao, làm cho chúng phù hợp với các ứng dụng như các thành phần động cơ, tuabin khí,và động cơ phản lực đòi hỏi vật liệu chống nhiệtChúng chịu được luồng không khí nhiệt độ cao và phát thải nhiệt trong khi duy trì tính toàn vẹn và chức năng cấu trúc.
Yêu cầu về độ bền cao:Sức mạnh cao của miếng vòm titan cho phép chúng chịu được tải năng động và căng thẳng cơ học điển hình trong hàng không, đảm bảo an toàn bay và độ tin cậy cấu trúc.Chúng thường được sử dụng trong các kết nối quan trọng như xe hạ cánh, bộ phận cánh, các thành phần cấu trúc và hệ thống điều khiển bay.
Chống mài mòn và mệt mỏiHợp kim titan cung cấp khả năng chịu mệt mỏi và mòn tuyệt vời, rất quan trọng đối với các ứng dụng hàng không vũ trụ phải chịu sử dụng thường xuyên và hoạt động cường độ cao.Vòng kẹp titan duy trì hiệu suất ổn định trong thời gian dài, giảm nguy cơ hư hỏng và thất bại do mệt mỏi và mài mòn.
5- Bao gồm Titanium Slip On Flange
6Ứng dụng của ANSI B16.5 Titanium Slip On Flange
