| Tên thương hiệu: | LHTi,China |
| Số mẫu: | Đĩa Titanium Sip On Flange |
| MOQ: | 5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

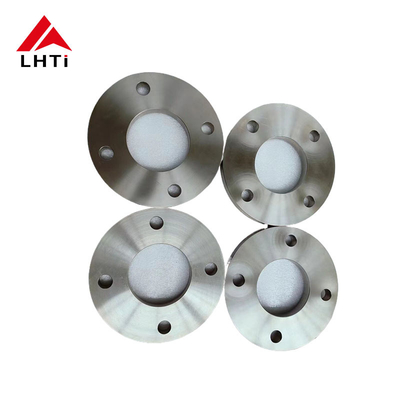

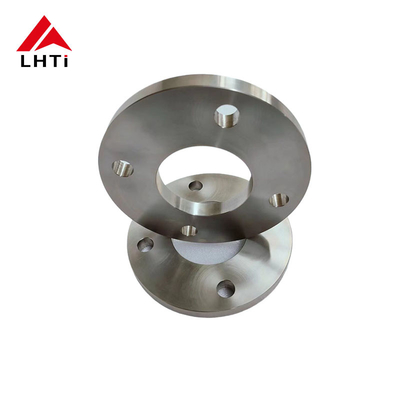

EN1092-01 Đĩa vòm Titanium Trượt trên vòm Gr2 Gr7 PN6 Vòm ống Vòm vòm cho ngành công nghiệp dầu khí
1.Sản phẩm giới thiệu của En1092-01 Titanium Plate Flange
Vòng kẹp bằng titan,được chế tạo từ hợp kim titan, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ.
Chìa khóa cho tính hữu ích của chúng là khả năng chống ăn mòn bẩm sinh của titan, đảm bảo tuổi thọ và độ tin cậy trong điều kiện hoạt động khó khăn.Vòng kẹp titan cũng thể hiện khả năng chống mệt mỏi tuyệt vời và chống bò, rất quan trọng để duy trì hiệu suất ổn định trong thời gian dài.cung cấp các giải pháp thực tế cho các ứng dụng công nghiệp khác nhau.
Tiêu chuẩn EN1092-01 bao gồm nhiều loại vòm, bao gồm vòm tấm titan, là các thành phần quan trọng trong các hệ thống đường ống công nghiệp.vật liệu, và các yêu cầu kỹ thuật cho các vòm trong các hệ thống đường ống châu Âu.được chọn dựa trên nhu cầu bề mặt niêm phongChúng phục vụ để kết nối các đường ống, van, máy bơm và các thiết bị khác để tạo thành các hệ thống đường ống tích hợp.Tính bền chống ăn mòn vượt trội của titan làm cho các vòm này lý tưởng cho các ứng dụng trong môi trường ăn mòn như ngành công nghiệp hải quân và hóa chấtChúng được đánh giá cao vì tỷ lệ sức mạnh so với trọng lượng và phù hợp với cả hai ứng dụng nhiệt độ cao và lạnh. Có sẵn trong các kích thước khác nhau để chứa các đường kính ống khác nhau,các miếng kẹp này tuân thủ các chỉ số áp suất như PN 6, PN 10, PN 16, PN 25, PN 40 và PN 63, đáp ứng các yêu cầu hoạt động khác nhau trong các ngành công nghiệp.
2. Các loại của EN1092-01 Titanium Plate Flange
Titanium tinh khiết thương mại:
Các hợp kim titan:
3.Thông số kỹ thuật cho DIN2501 PN6 Titanium Plate Flange
| DN | Đường ống OD, A | Bên ngoài Diamete, D | Chiều kính của vòng tròn cuộn, K | Dia của Bolt Hole, L | Số đệm | Kích thước của Bolt | Độ dày vảy, C | Chiều kính của mặt nâng, d | Chiều cao của khuôn mặt được nâng lên, f1 | Chiều kính khoan,B | ||
| Series I | Series II | Series I | Series II | |||||||||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 35 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 40 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 50 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 60 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | M12 | 16 | 70 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | M12 | 16 | 80 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | M12 | 16 | 90 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 160 | 130 | 14 | 4 | M12 | 16 | 110 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 190 | 150 | 18 | 4 | M16 | 18 | 128 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | M16 | 18 | 148 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | M16 | 20 | 178 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | M16 | 20 | 202 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | M16 | 22 | 258 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | M16 | 24 | 312 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | M20 | 24 | 365 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 490 | 445 | 22 | 12 | M20 | 26 | 415 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 540 | 495 | 22 | 16 | M20 | 28 | 455 | 4 | 411 | 430 |
| 450 | 457 | 480 | 595 | 550 | 22 | 16 | M20 | 30 | 520 | 4 | 462 | 484 |
| 500 | 508 | 530 | 645 | 600 | 22 | 20 | M20 | 30 | 570 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 755 | 705 | 26 | 20 | M24 | 32 | 670 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 860 | 810 | 26 | 24 | M24 | 40 | 775 | 5 | 715 | 724 |
| 800 | 813 | 820 | 975 | 920 | 30 | 24 | M27 | 44 | 880 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1075 | 1020 | 30 | 24 | M27 | 48 | 980 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 30 | 28 | M27 | 52 | 1080 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 60 | 1295 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 72 | 1510 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1830 | 1760 | 36 | 40 | M33 | 80 | 1710 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 88 | 1920 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2265 | 2180 | 42 | 48 | M39 | 96 | 2125 | 5 | 2036 | 20 |
4Tại sao chúng ta chọn các tấm titanium trong các ứng dụng?
Vòng trượt trên tấm titanđược lựa chọn cho các ứng dụng khác nhau chủ yếu là do khả năng chống ăn mòn đặc biệt và tỷ lệ sức mạnh so với trọng lượng.nước biển, và các chất ăn mòn khác là rất quan trọng.Độ bền cao của titan so với trọng lượng của nó làm cho nó phù hợp với các ứng dụng mà giảm thiểu trọng lượng mà không ảnh hưởng đến tính toàn vẹn cấu trúc là điều cần thiếtĐặc điểm này đặc biệt có lợi trong các ngành công nghiệp như hàng không vũ trụ, hàng hải, chế biến hóa chất và y tế,nơi cả độ bền và hiệu suất trong điều kiện đòi hỏi là tối quan trọngHơn nữa, các vòm trượt trên tấm titan phù hợp với tiêu chuẩn EN1092-01, đảm bảo tính tương thích và độ tin cậy trong các hệ thống đường ống châu Âu.
Băng tấm titan trên sườnđược lựa chọn trong các ngành công nghiệp khác nhau chủ yếu là do các tính chất và lợi thế độc đáo của chúng khiến chúng phù hợp với các ứng dụng cụ thể nơi các vật liệu khác có thể không hoạt động hiệu quả như vậy.
Titanium có tỷ lệ sức mạnh-trọng lượng cao, làm cho nó mạnh hơn đáng kể so với nhiều kim loại khác như thép không gỉ hoặc hợp kim nhôm trong khi nhẹ hơn nhiều.Tính chất này rất quan trọng trong hàng không vũ trụ, ngành công nghiệp hàng hải và ô tô nơi tiết kiệm trọng lượng là rất quan trọng.
Titanium tương thích sinh học và không độc hại, làm cho nó lý tưởng cho cấy ghép y tế như cấy ghép chỉnh hình và dụng cụ phẫu thuật.Nó kết hợp tốt với cơ thể con người và giảm thiểu nguy cơ phản ứng phụ.
Titanium giữ lại tính chất cơ học ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng đòi hỏi tính ổn định nhiệt.Điều này bao gồm các thành phần hàng không vũ trụ và các quy trình công nghiệp liên quan đến nhiệt độ cao.
Titanium có hệ số mở rộng nhiệt thấp, tương tự như thép không gỉ.đảm bảo độ tin cậy trong các ứng dụng quan trọng.
Titanium được biết đến với độ bền và tuổi thọ lâu dài của nó, ngay cả trong điều kiện hoạt động khắc nghiệt.mặc dù chi phí ban đầu cao hơn so với một số vật liệu khác.
Các miếng kẹp tấm titan được ưa thích trong các ngành công nghiệp mà sự kết hợp độc đáo của các tính chất là cần thiết, chẳng hạn như hàng không vũ trụ, chế biến hóa chất, nhà máy khử muối và giàn khoan dầu ngoài khơi.
5Tiêu chuẩn chung của các vòm titan
| Tên sản phẩm | Vòng niềng bằng titan |
|---|---|
| Phạm vi kích thước | 1/2′′ (15 NB) đến 48′′ (1200 NB) |
| Loại / Đánh giá áp suất | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 vv |
| Tiêu chuẩn / Kích thước | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605 |
| Loại mặt sườn / loại kết nối | Flange mặt phẳng (FF), Flange mặt nâng (RF), Flange khớp vòng (RTJ), Flange khớp đùi, Flange nam và nữ (M&F), Flange lưỡi lớn và nhỏ (T&G) |
| Kích thước | ANSI B16.5, ANSI B16.47 Series A & B, ASA, API-605, MSS SP44, AWWA, Sơ đồ tùy chỉnh |
| Thiết kế tùy chỉnh | Theo bản vẽ của bạn. AS, BS, ANSI, DIN, JIS. |
| Chứng chỉ kiểm tra vật liệu (MTC) | Theo EN 10204 3.2 và EN 10204 3.1, Chứng chỉ thử nghiệm chứng nhận NACE MR0175, NACE MR0103 |
| Giấy chứng nhận thử nghiệm | Báo cáo thử nghiệm phóng xạ 100%, EN 10204/3.1B, Chứng chỉ nguyên liệu thô, Báo cáo kiểm tra của bên thứ ba, v.v. |
| Kiểm tra | Máy thử nghiệm thủy tĩnh, Máy quang phổ đọc trực tiếp, Máy phát hiện lỗi trasonic UI, Máy phát hiện tia X, Máy phát hiện hạt từ |
| Thiết bị / Máy | Máy ép, Máy đẩy, Máy uốn cong, Máy phun cát, Máy đúc điện, vv |
| Lớp phủ | Sơn chống rỉ sét, sơn màu đen dầu, màu vàng trong suốt, mạ kẽm, mạ lạnh và nóng |
| Nguồn gốc | Ấn Độ / Mỹ / Nhật Bản / Tây Âu / Hàn Quốc |
| Ứng dụng/Sử dụng | Hàng hải, mỏ dầu, đóng tàu, hệ thống nước, khí tự nhiên, dự án đường ống, điện năng, v.v. |
| Mạng xuất khẩu hàng đầu | Hoa Kỳ, Anh, Qatar, Mexico, Nigeria, Ả Rập Saudi, Kuwait, Iran, Kazakhstan, Bahrain, Việt Nam, Indonesia, Na Uy, Ghana, Colombia, Azerbaijan, Libya. |
6- Ứng dụng của các tấm titan:
Vòng kẹp tấm titantìm thấy các ứng dụng đa dạng trong một số ngành công nghiệp, tận dụng các tính chất độc đáo của chúng cho các vai trò quan trọng trong hệ thống đường ống:
Xử lý hóa học:Tính bền chống ăn mòn đặc biệt của titan làm cho các miếng lót tấm lý tưởng để xử lý hóa chất ăn mòn và axit trong các nhà máy hóa chất.
Ngành công nghiệp biển:Do khả năng chống ăn mòn của nước biển, vòm tấm titan được sử dụng trong xây dựng tàu và các nền tảng ngoài khơi.
Không gian:Tỷ lệ sức mạnh-trọng lượng cao của titan là có lợi trong các ứng dụng hàng không vũ trụ, nơi giảm trọng lượng trong khi duy trì tính toàn vẹn cấu trúc là rất quan trọng.
Thiết bị y tế:Tính tương thích sinh học và khả năng chống lại chất lỏng cơ thể của titan làm cho nó phù hợp cho các thiết bị y tế và cấy ghép.
Dầu khí:Được sử dụng trong đường ống và nhà máy lọc dầu, nơi cần chống ăn mòn và nhiệt độ cao.
Thực phẩm và đồ uống:Tính trơ của titan làm cho nó phù hợp với việc xử lý vật liệu cấp độ thực phẩm và đồ uống.
Sản xuất điện:Ứng dụng trong các nhà máy điện, nơi khả năng chống nhiệt độ cao và môi trường ăn mòn là điều cần thiết.
