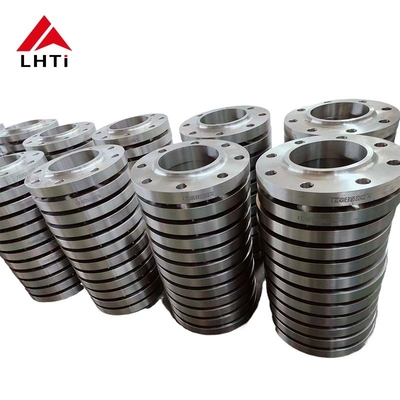

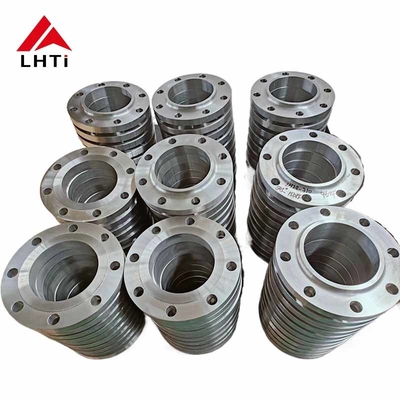

EN1092-01 Bảng titan trượt trên vòm Gr1 Gr2 Gr5 Gr7 Bảng ống vòm PN 16 Cho ngành công nghiệp dầu khí

2. Các loại của EN1092-01 Titanium Plate Flange

1. Titanium lớp 1:Được biết đến với độ dẻo dai cao của nó, titan lớp 1 là mềm nhất và dễ hình thành nhất của tất cả các loại titan tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.

2.

3. Titanium lớp 2:Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời. Nó được sử dụng trong một loạt các ứng dụng,bao gồm các vòm cho hệ thống đường ống.

4.

5. Titanium lớp 5 (Ti 6Al-4V):Đây là một loại hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể độ bền của các vòm so với các loại titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.

6.

7. Titanium lớp 7:Với khả năng hàn và chế tạo tuyệt vời, loại này bao gồm palladium để tăng khả năng chống ăn mòn, đặc biệt là chống lại axit giảm và tấn công tại chỗ trong các halogen nóng.

8.

9. Titanium lớp 12:Nó cung cấp khả năng chống nhiệt và sức mạnh cao hơn so với các loại tinh khiết thương mại khác. Nó cũng duy trì khả năng hàn tốt và khả năng chống ăn mòn.

10.

11. Tiện 23 Titanium (Ti 6Al-4V ELI):Mức độ này tương tự như Mức độ 5 nhưng có độ thắt đặc biệt thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo dai được cải thiện.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.

    • Titanium: Titanium có khả năng chống ăn mòn đặc biệt, đặc biệt là trong môi trường hung hăng như nước biển, clorua và axit oxy hóa.Nó tạo thành một lớp oxit bảo vệ làm tăng khả năng chống ăn mòn.
    • Thép không gỉ: Thép không gỉ cũng cung cấp khả năng chống ăn mòn tốt, nhưng không ở mức độ của titan.Nó có thể yêu cầu lớp phủ hoặc phương pháp điều trị bổ sung để tăng cường bảo vệ trong môi trường ăn mòn.
    • Thép carbon: Thép carbon dễ bị ăn mòn, đặc biệt là trong điều kiện ẩm ướt hoặc axit, và đòi hỏi lớp phủ hoặc hợp kim để bảo vệ.
    • Inconel: Hợp kim Inconel cung cấp khả năng chống oxy hóa và ăn mòn tuyệt vời trong môi trường khắc nghiệt, bao gồm điều kiện nhiệt độ và áp suất cao.

3.Thông số kỹ thuật cho DIN2501 PN16 Titanium Plate Flange

4. Các loại mặt khác nhau của các tấm Titanium Flanges:

Mặt nâng (RF):

1. Thiết kế:

   • Bề mặt nâng: Một mặt nâng có một phần nhỏ xung quanh lỗ khoan lớn hơn một chút so với đường kính của ống. Điều này tạo ra một sườn (hoặc mặt nâng) trên bề mặt của sườn.
   • Bề mặt niêm phong: Mặt được nâng lên phục vụ như bề mặt niêm phong chính nơi mà miếng dán dựa. Nó cung cấp một niêm phong chặt chẽ khi được nén chống lại sợi vòm giao phối.

2. Ưu điểm:

   • Tăng cường niêm phong: Thiết kế mặt nâng tập trung nén dẻo vào một khu vực nhỏ hơn, cải thiện hiệu quả của niêm phong.
   • Bảo vệ: Mặt được nâng lên giúp bảo vệ bề mặt vòm khỏi bị hư hại trong khi xử lý và lắp đặt.

3. Ứng dụng:

   • Thông thường: Các miếng kẹp mặt nâng phổ biến hơn trong các ứng dụng công nghiệp tiêu chuẩn, nơi có dấu ấn đáng tin cậy và không rò rỉ là điều cần thiết.
   • Đánh giá áp suất: Thích hợp cho các ứng dụng áp suất cao hơn vì mặt nâng cao cho phép nén tốt hơn của miếng đệm.

Mặt phẳng (FF):

1. Thiết kế:

   • Bề mặt mịn: Vòng mặt phẳng có bề mặt phẳng hoặc mịn mà không có bất kỳ nhô hoặc khu vực nâng xung quanh lỗ.
   • Bề mặt niêm phong: Niêm phong được thực hiện bằng cách đặt miếng dán trực tiếp trên bề mặt phẳng của miếng niêm phong.

2. Ưu điểm:

   • Dễ dàng sắp xếp: Flat Face flanges dễ dàng sắp xếp trong quá trình lắp ráp vì không có bề mặt cao để đối phó.
   • Tiết kiệm không gian: Chúng đòi hỏi ít không gian hơn so với các miếng kẹp mặt nâng, có thể có lợi trong các cài đặt chặt chẽ.

3. Ứng dụng:

   • Chuyên ngành: Flat Face flanges thường được sử dụng trong áp dụng áp suất thấp và không quan trọng, nơi các yêu cầu niêm phong ít nghiêm ngặt hơn.
   • Các đệm đặc biệt: Có thể yêu cầu các đệm đặc biệt (chẳng hạn như các đệm toàn mặt) bao phủ toàn bộ khuôn mặt của vòm để đảm bảo niêm phong đúng cách.

Lựa chọn giữa khuôn mặt nâng cao và khuôn mặt phẳng:

• Nhu cầu áp suất và niêm phong: Các miếng kẹp mặt nâng được ưa thích cho các ứng dụng áp suất cao hơn, nơi mà một niêm phong đáng tin cậy là rất quan trọng.Flat Face flanges phù hợp cho các ứng dụng áp suất thấp hơn hoặc nơi hạn chế không gian là một mối quan tâm.

• Chọn đệm: Việc lựa chọn đệm (chẳng hạn như loại vòng hoặc mặt đầy đủ) phụ thuộc vào loại mặt vòm (RF hoặc FF) và các yêu cầu ứng dụng cho tính toàn vẹn của niêm phong.

5Chứng chỉ các vòm tấm titan:

Các miếng kẹp tấm titan thường tuân thủ các tiêu chuẩn quốc tế khác nhau và có thể yêu cầu chứng nhận để đảm bảo tuân thủ các yêu cầu về chất lượng và an toàn.Giấy chứng nhận chung cho các miếng kẹp tấm titan bao gồm::

Chứng chỉ vật liệu:Chúng chứng nhận thành phần và tính chất của titan được sử dụng, đảm bảo nó đáp ứng các tiêu chuẩn cụ thể như yêu cầu ASTM hoặc EN về độ tinh khiết, tính chất cơ học và khả năng chống ăn mòn.

Giấy chứng nhận kích thước:Chúng chứng nhận rằng các miếng kẹp đáp ứng các thông số kỹ thuật kích thước chính xác theo tiêu chuẩn như EN1092-01 hoặc ASME B16.5, đảm bảo chúng phù hợp và hoạt động chính xác trong hệ thống đường ống.

Giấy chứng nhận áp suất:Chúng xác nhận rằng các miếng kẹp đã được thử nghiệm và được đánh giá để chịu được các mức áp suất cụ thể, chẳng hạn như PN 6, PN 10, PN 16, vv, hoặc xếp hạng lớp ANSI theo tiêu chuẩn ASME.

​Chứng chỉ hệ thống quản lý chất lượng:Ví dụ như ISO 9001, đảm bảo rằng nhà sản xuất đã triển khai và duy trì một hệ thống quản lý chất lượng đáp ứng các tiêu chuẩn quốc tế về tính nhất quán và đảm bảo chất lượng.

Giấy chứng nhận thử nghiệm:Chúng có thể bao gồm các chứng chỉ cho các phương pháp thử nghiệm không phá hủy (NDT) như thử nghiệm siêu âm (UT), thử nghiệm phóng xạ (RT) hoặc thử nghiệm sắc tố xuyên (PT),đảm bảo tính toàn vẹn của hàn và cấu trúc tổng thể.

Chứng chỉ chống ăn mòn:Đặc biệt quan trọng đối với titan, chúng có thể chứng minh khả năng kháng của vật liệu đối với môi trường ăn mòn cụ thể, chẳng hạn như nước biển hoặc phơi nhiễm hóa học.

6Tiêu chuẩn chung của các vòm titan
