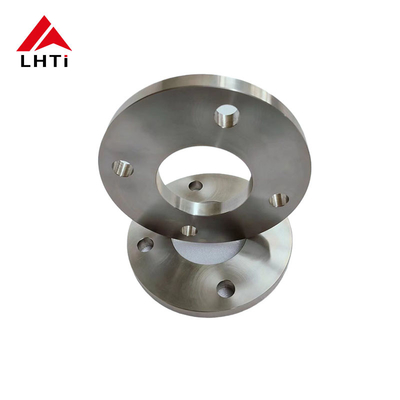

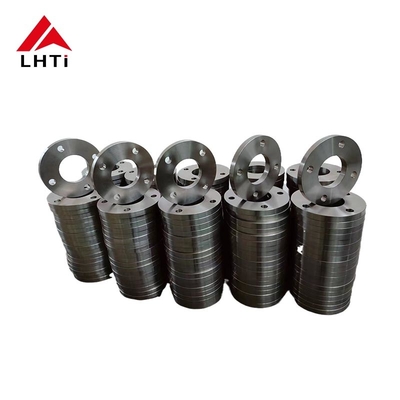

PN 40 Titanium Slip On Flange EN1092-01 Gr1 Gr5 Gr7 SORF Mặt nâng cho đường ống

2. Các lớp của EN1092-01 Vòng vòm tấm titan Gr1 Gr5 Gr7

1. Thể loại 1 (Ti-tan tinh khiết thương mại, CP Ti):

   • Tính chất: Titanium lớp 1 là hợp kim titan dẻo dai nhất và mềm nhất. Nó cung cấp khả năng chống ăn mòn tuyệt vời trong môi trường oxy hóa cao và giảm nhẹ, cũng như khả năng hàn tốt.
   • Ứng dụng: Thường được sử dụng trong chế biến hóa chất, ngành công nghiệp hàng hải và hàng không vũ trụ, nơi khả năng chống ăn mòn và dễ chế tạo là điều cần thiết.

2. Nhóm 5 (Ti-6Al-4V):

   • Tính chất: Hợp kim titan lớp 5 được đặc trưng bởi độ bền cao, mật độ thấp và khả năng chống ăn mòn tuyệt vời. Nó có khả năng hàn tốt và có thể xử lý nhiệt.
   • Ứng dụng: Được sử dụng rộng rãi trong các ngành công nghiệp chế biến hàng không vũ trụ, hàng hải và hóa học cho các thành phần đòi hỏi tỷ lệ sức mạnh-trọng lượng cao, chẳng hạn như lưỡi máy tuỳ, cấu trúc máy bay,và thiết bị dầu khí ngoài khơi.

3. Nhóm 7 (Ti-0,2Pd):

   • Tính chất: Titanium lớp 7 cung cấp khả năng chống ăn mòn vượt trội, đặc biệt là trong môi trường giảm và oxy hóa nhẹ, so với các loại titanium khác.Nó cũng có khả năng hàn tốt và có thể hình thành.
   • Ứng dụng: Được sử dụng trong chế biến hóa học, khử muối và các ứng dụng biển nơi khả năng chống clorua và các môi trường ăn mòn khác là rất quan trọng.

Mỗi loại titan cung cấp những lợi thế cụ thể dựa trên tính chất cơ học, khả năng chống ăn mòn và phù hợp với các điều kiện môi trường khác nhau.Khi lựa chọn lớp vạch tấm titan (chẳng hạn như Gr1), Gr5 hoặc Gr7), nó là điều cần thiết để xem xét các yếu tố như môi trường hoạt động, sức mạnh cần thiết,và tương thích với các vật liệu khác trong hệ thống để đảm bảo hiệu suất tối ưu và tuổi thọ.

3.Thông số kỹ thuật cho EN1092-01 PN40 Titanium Plate Flange

4Tại sao chúng ta chọn các tấm titanium trong các ứng dụng?

Vòng kẹp tấm titancung cấp một loạt các lợi thế làm cho chúng được tìm kiếm rất nhiều trong các ứng dụng công nghiệp khác nhau, nơi hiệu suất và độ bền rất quan trọng.

Kháng ăn mòn: Vòng kẹp tấm titancó khả năng chống ăn mòn cao, ngay cả trong môi trường hung hăng như nước biển, axit và clorua. điều này làm cho chúng lý tưởng cho các ngành công nghiệp như chế biến hóa chất, biển,và dầu mỏ và khí ngoài khơi nơi mà khả năng chống ăn mòn là quan trọng.

Tỷ lệ sức mạnh so với trọng lượng:Titanium có tỷ lệ sức mạnh-trọng lượng cao, làm cho các vòm cổ hàn titanium mạnh mẽ và bền vững trong khi vẫn nhẹ.Điều này có lợi trong các ứng dụng mà giảm trọng lượng là mong muốn mà không ảnh hưởng đến sức mạnh và hiệu suất.

Chống nhiệt độ cao: Vòng kẹp tấm titancó thể chịu được nhiệt độ cao mà không mất tính chất cơ học của chúng.làm cho chúng phù hợp với các ứng dụng liên quan đến nhiệt và chu kỳ nhiệt.

Tương thích sinh học:Titanium là tương thích sinh học và không độc hại, làm cho các miếng kẹp cổ hàn bằng titanium phù hợp để sử dụng trong thiết bị y tế, sản xuất dược phẩm,và các ngành công nghiệp chế biến thực phẩm nơi độ tinh khiết của sản phẩm là điều cần thiết.

Tuổi thọ và độ bền:Titanium được biết đến với độ bền và tuổi thọ lâu dài của nó.góp phần giảm chi phí bảo trì và thay thế theo thời gian.

Tính chất niêm phong tuyệt vời:Phần kết thúc bề mặt mượt mà của các miếng kẹp cổ hàn titan, đạt được thông qua các quy trình ép hoặc gia công, cho phép niêm phong vượt trội bằng các miếng dán hoặc các thành phần kết nối khác.Điều này giúp ngăn ngừa rò rỉ và đảm bảo hiệu suất đáng tin cậy trong các ứng dụng quan trọng.

Khả năng tương thích với kim loại khác: Vòng kẹp tấm titancó thể dễ dàng hàn hoặc kết hợp với các kim loại khác như thép không gỉ hoặc thép cacbon, cho phép tính linh hoạt trong thiết kế và tương thích với các hệ thống hiện có.

5. Các loại mặt khác nhau của các tấm titanium:

Mặt nâng (RF):

1. Thiết kế:

   • Bề mặt nâng: Một mặt nâng có một phần nhỏ xung quanh lỗ khoan lớn hơn một chút so với đường kính của ống. Điều này tạo ra một sườn (hoặc mặt nâng) trên bề mặt của sườn.
   • Bề mặt niêm phong: Mặt được nâng lên phục vụ như bề mặt niêm phong chính nơi mà miếng dán dựa. Nó cung cấp một niêm phong chặt chẽ khi được nén chống lại sợi vòm giao phối.

2. Ưu điểm:

   • Tăng cường niêm phong: Thiết kế mặt nâng tập trung nén dẻo vào một khu vực nhỏ hơn, cải thiện hiệu quả của niêm phong.
   • Bảo vệ: Mặt được nâng lên giúp bảo vệ bề mặt vòm khỏi bị hư hại trong khi xử lý và lắp đặt.

3. Ứng dụng:

   • Thông thường: Các miếng kẹp mặt nâng phổ biến hơn trong các ứng dụng công nghiệp tiêu chuẩn, nơi có dấu ấn đáng tin cậy và không rò rỉ là điều cần thiết.
   • Đánh giá áp suất: Thích hợp cho các ứng dụng áp suất cao hơn vì mặt nâng cao cho phép nén tốt hơn của miếng đệm.

Mặt phẳng (FF):

1. Thiết kế:

   • Bề mặt mịn: Vòng mặt phẳng có bề mặt phẳng hoặc mịn mà không có bất kỳ nhô hoặc khu vực nâng xung quanh lỗ.
   • Bề mặt niêm phong: Niêm phong được thực hiện bằng cách đặt miếng dán trực tiếp trên bề mặt phẳng của miếng niêm phong.

2. Ưu điểm:

   • Dễ dàng sắp xếp: Flat Face flanges dễ dàng sắp xếp trong quá trình lắp ráp vì không có bề mặt cao để đối phó.
   • Tiết kiệm không gian: Chúng đòi hỏi ít không gian hơn so với các miếng kẹp mặt nâng, có thể có lợi trong các cài đặt chặt chẽ.

3. Ứng dụng:

   • Chuyên ngành: Flat Face flanges thường được sử dụng trong áp dụng áp suất thấp và không quan trọng, nơi các yêu cầu niêm phong ít nghiêm ngặt hơn.
   • Các đệm đặc biệt: Có thể yêu cầu các đệm đặc biệt (chẳng hạn như các đệm toàn mặt) bao phủ toàn bộ khuôn mặt của vòm để đảm bảo niêm phong đúng cách.

Lựa chọn giữa khuôn mặt nâng cao và khuôn mặt phẳng:

• Nhu cầu áp suất và niêm phong: Các miếng kẹp mặt nâng được ưa thích cho các ứng dụng áp suất cao hơn, nơi mà một niêm phong đáng tin cậy là rất quan trọng.Flat Face flanges phù hợp cho các ứng dụng áp suất thấp hơn hoặc nơi hạn chế không gian là một mối quan tâm.

• Chọn đệm: Việc lựa chọn đệm (chẳng hạn như loại vòng hoặc mặt đầy đủ) phụ thuộc vào loại mặt vòm (RF hoặc FF) và các yêu cầu ứng dụng cho tính toàn vẹn của niêm phong.

6Tiêu chuẩn chung của các vòm titan
