| Tên thương hiệu: | LHTi |
| Số mẫu: | Mặt bích cổ hàn |
| MOQ: | 5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

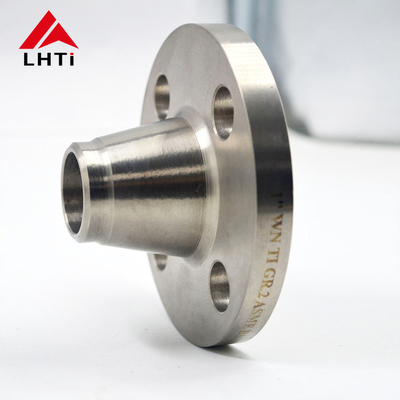

Ti-tan hàn cổ Flange ASME B16.5 lớp 150 Ti Gr2 Gr5 Gr7 nâng mặt WNRF cho ứng dụng đường ống
1.Sản phẩm giới thiệu của ASME B16.5 Titanium Slip On Flange
Các miếng kẹp Titanium của chúng tôi được chế tạo tỉ mỉ thông qua các quy trình đúc, rèn và gia công chính xác để đảm bảo chúng đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt về chất lượng và độ bền.Có sẵn trong kích thước tùy chỉnh, những miếng kẹp này được thiết kế để dễ dàng lắp đặt vào hệ thống và thiết bị đường ống, đảm bảo kết nối an toàn, không rò rỉ.
Được thiết kế để duy trì các tiêu chuẩn cao cấp về kỹ thuật chính xác, các vảy sợi Titanium của chúng tôi mang lại hiệu suất đặc biệt.Chúng được tối ưu hóa để chống ăn mòn hiệu quả và chịu được nhiệt độ và áp suất cao, làm cho chúng rất phù hợp với môi trường đầy thách thức.
Chúng tôi ưu tiên vận chuyển an toàn bằng cách đóng gói an toàn các miếng kẹp Titanium của chúng tôi trong các vỏ gỗ và pallet mạnh mẽ.Bao bì này không chỉ bảo vệ các vòm trong quá trình vận chuyển mà còn tạo điều kiện dễ dàng xử lý và lắp đặt khi đến.
Vòng lưng Titanium của chúng tôi phục vụ một loạt các ngành công nghiệp bao gồm đường ống, dầu mỏ và hóa chất.và các thiết bị khácĐộ bền vốn có của titanium đảm bảo các miếng kẹp này chịu được các điều kiện nghiêm ngặt phổ biến trong các lĩnh vực này, đảm bảo hiệu suất đáng tin cậy, lâu dài.
Asợi dây chuyền sợi dây chuyền sợi dây chuyền sợi dây chuyền, phù hợp với các tiêu chuẩn ANSI B16.5, là một miếng kẹp đặc biệt được sử dụng chủ yếu cho sức mạnh, khả năng chống ăn mòn và độ bền đặc biệt của nó.Loại miếng kẹp này được thiết kế để hàn vào đầu của hệ thống đường ống, cung cấp một khớp mạnh mẽ và an toàn thiết yếu cho các ứng dụng áp suất cao.Vòng kẹp cổ hàn bằng titan:
2Các loại của ASME B16.5 Titanium Weld Neck Flange Class 150
Vòng kẹp cổ hàn bằng titanthường được sử dụng trong hệ thống đường ống do độ bền, trọng lượng nhẹ và khả năng chống ăn mòn tuyệt vời.mỗi thiết kế cho các ứng dụng và môi trường cụ thể.
Titanium lớp 1:Được biết đến với độ dẻo dai cao của nó, titan lớp 1 là mềm nhất và dễ hình thành nhất của tất cả các loại titan tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.
Titanium lớp 2:Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời. Nó được sử dụng trong một loạt các ứng dụng,bao gồm các vòm cho hệ thống đường ống.
Titanium lớp 5 (Ti 6Al-4V):Đây là một loại hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể độ bền của các vòm so với các loại titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.
Titanium lớp 7:Với khả năng hàn và chế tạo tuyệt vời, loại này bao gồm palladium để tăng khả năng chống ăn mòn, đặc biệt là chống lại axit giảm và tấn công tại chỗ trong các halogen nóng.
Titanium lớp 12:Nó cung cấp khả năng chống nhiệt và sức mạnh cao hơn so với các loại tinh khiết thương mại khác. Nó cũng duy trì khả năng hàn tốt và khả năng chống ăn mòn.
Tiện 23 Titanium (Ti 6Al-4V ELI):Mức độ này tương tự như Mức độ 5 nhưng có độ thắt đặc biệt thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo dai được cải thiện.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.
3.Thông số kỹ thuật cho ASME B16.5 Calss 150 Titanium Weld Neck Flange
| Đường ống | Dữ liệu vạch | Dữ liệu trung tâm | Khuôn mặt cao lên | Dữ liệu khoan | Trọng lượng | |||||||
|
Kích thước ống danh nghĩa
|
A | B | C | D | E | F | G | H | Tôi... | J | ||
| Chiều kính bên ngoài | Chiều kính tổng thể | Chiều kính bên trong | Độ dày miếng | Tổng chiều dài | Chiều kính tại Bevel hàn | Chiều kính trung tâm | Chiều kính mặt |
Số lỗ
|
Chiều kính lỗ chuông | Chiều kính của vòng tròn lỗ | kg/phần | |
| trong mm |
trong mm |
trong mm |
trong mm |
trong mm |
trong mm |
trong mm |
trong mm |
trong mm |
trong mm |
|||
| 1/2 | 0.840 21.30 | 3.500 88.90 | 0.620 15.70 | 0.440 11.20 |
1.880 47.80 | 0.840 21.30 | 1.190 30.20 | 1.380 35.00 | 4 | 0.620 15.70 | 2.380 60.45 | 0.48 |
| 3/4 | 1.050 26.70 | 3.880 98.60 | 0.820 20.80 | 0.500 12.70 |
2.060 52.30 | 1.050 26.70 | 1.500 38.10 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.71 |
| 1 | 1.315 33.40 | 4.250 108.0 | 1.050 26.70 | 0.560 14.20 |
2.190 55.60 | 1.320 33.50 | 1.940 49.30 | 2.000 50.80 | 4 | 0.620 15.70 | 3.120 79.25 | 1.01 |
| 11/4 | 1.660 42.20 | 4.620 117.3 | 1.380 35.10 | 0.620 15.70 |
2.250 57.15 | 1.660 42.20 | 2.310 58.70 | 2.500 63.50 | 4 | 0.620 15.70 | 3.500 88.90 | 1.33 |
| Hành động của con người, 11/2 | 1.900 48.30 | 5.000 127.0 | 1.610 40.90 | 0.690 17.50 |
2.440 62.00 | 1.900 48.30 | 2.560 65.00 | 2.880 73.15 | 4 | 0.620 15.70 | 3.880 98.60 | 1.72 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.070 52.60 | 0.750 19.10 |
2.500 63.50 | 2.380 60.45 | 3.060 77.70 | 3.620 91.90 | 4 | 0.750 19.10 | 4.750 120.7 | 2.58 |
| 21/2 | 2.875 73.00 | 7.000 177.8 | 2.470 62.70 | 0.880 22.40 |
2.750 69.85 | 2.880 73.15 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 139.7 | 4.11 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.070 78.00 | 0.940 23.90 |
2.750 69.85 | 3.500 88.90 | 4.250 108.0 | 5.000 127.0 | 4 | 0.750 19.10 | 6.000 152.4 | 4.92 |
| 31/2 | 4.000 101.6 | 8.500 215.9 | 3.550 90.20 | 0.940 23.90 |
2.810 71.40 | 4.000 101.6 | 4.810 122.2 | 5.500 139.7 | 8 | 0.750 19.10 | 7.000 177.8 | 6.08 |
| 4 | 4.500 114.3 | 9.000 228.6 | 4.030 102.4 | 0.940 23.90 |
3.000 76.20 | 4.500 114.3 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 19.10 | 7.500 190.5 | 6.84 |
| 5 | 5.563 141.3 | 10.00 254.0 | 5.050 128.3 | 0.940 23.90 |
3.500 88.90 | 5.560 141.2 | 6.440 163.6 | 7.310 185.7 | 8 | 0.880 22.40 | 8.500 215.9 | 8.56 |
| 6 | 6.625 168.3 | 11.00 279.4 | 6.070 154.2 | 1.000 25.40 |
3.500 88.90 | 6.630 168.4 | 7.560 192.0 | 8.500 215.9 | 8 | 0.880 22.40 | 9.500 241.3 | 10.6 |
| 8 | 8.625 219.1 | 13.50 342.9 | 7.980 202.7 | 1.120 28.40 |
4.000 101.6 | 8.630 219.2 | 9.690 246.1 | 10.62 269.7 | 8 | 0.880 22.40 | 11.75 298.5 | 17.6 |
| 10 | 10.75 273.0 | 16.00 406.4 | 10.02 254.5 | 1.190 30.20 |
4.000 101.6 | 10.75 273.0 | 12.00 304.8 | 12.75 323.8 | 12 | 1.000 25.40 | 14.25 362.0 | 24.0 |
| 12 | 12.75 323.8 | 19.00 482.6 | 12.00 304.8 | 1.250 31.75 |
4.500 114.3 | 12.75 323.8 | 14.38 365.3 | 15.00 381.0 | 12 | 1.000 25.40 | 17.00 431.8 | 36.5 |
| 14 | 14.00 355.6 | 21.00 533.4 |
Được xác định bởi người mua
|
1.380 35.10 |
5.000 127.0 | 14.00 355.6 | 15.75 400.1 | 16.25 412.7 | 12 | 1.120 28.40 | 18.75 476.3 | 48.4 |
| 16 | 16.00 406.4 | 23.50 596.9 | 1.440 36.60 |
5.000 127.0 | 16.00 406.4 | 18.00 475.2 | 18.50 469.9 | 16 | 1.120 28.40 | 21.25 539.8 | 60.6 | |
| 18 | 18.00 457.2 | 25.00 635.0 | 1.560 39.60 |
5.500 139.7 | 18.00 457.2 | 19.88 505.0 | 21.00 533.4 | 16 | 1.250 31.75 | 22.75 577.9 | 68.3 | |
| 20 | 20.00 508.0 | 27.50 698.5 | 1.690 42.90 |
5.690 144.5 | 20.00 508.0 | 22.00 558.8 | 23.00 584.2 | 20 | 1.250 31.75 | 25.00 635.0 | 84.5 | |
| 24 | 24.00 609.6 | 32.00 812.8 | 1.880 47.80 |
6.000 152.4 | 24.00 609.6 | 26.12 663.4 | 27.25 692.1 | 20 | 1.380 35.10 | 29.50 749 | ||
4Ưu điểm của ASME B16.5 Titanium Weld Neck Flanges:
Vòng kẹp cổ hàn bằng titancung cấp một loạt các lợi thế làm cho chúng được tìm kiếm rất nhiều trong các ứng dụng công nghiệp khác nhau, nơi hiệu suất và độ bền rất quan trọng.
Kháng ăn mòn: Vòng kẹp cổ hàn bằng titancó khả năng chống ăn mòn cao, ngay cả trong môi trường hung hăng như nước biển, axit và clorua. điều này làm cho chúng lý tưởng cho các ngành công nghiệp như chế biến hóa chất, biển,và dầu mỏ và khí ngoài khơi nơi mà khả năng chống ăn mòn là quan trọng.
Tỷ lệ sức mạnh so với trọng lượng:Titanium có tỷ lệ sức mạnh-trọng lượng cao, làm cho các vòm cổ hàn titanium mạnh mẽ và bền vững trong khi vẫn nhẹ.Điều này có lợi trong các ứng dụng mà giảm trọng lượng là mong muốn mà không ảnh hưởng đến sức mạnh và hiệu suất.
Chống nhiệt độ cao: Vòng kệ cổ hàn bằng titancó thể chịu được nhiệt độ cao mà không mất tính chất cơ học của chúng.làm cho chúng phù hợp với các ứng dụng liên quan đến nhiệt và chu kỳ nhiệt.
Tương thích sinh học:Titanium là tương thích sinh học và không độc hại, làm cho các miếng kẹp cổ hàn bằng titanium phù hợp để sử dụng trong thiết bị y tế, sản xuất dược phẩm,và các ngành công nghiệp chế biến thực phẩm nơi độ tinh khiết của sản phẩm là điều cần thiết.
Tuổi thọ và độ bền:Titanium được biết đến với độ bền và tuổi thọ lâu dài của nó.góp phần giảm chi phí bảo trì và thay thế theo thời gian.
Tính chất niêm phong tuyệt vời:Phần kết thúc bề mặt mượt mà của các miếng kẹp cổ hàn titan, đạt được thông qua các quy trình ép hoặc gia công, cho phép niêm phong vượt trội bằng các miếng dán hoặc các thành phần kết nối khác.Điều này giúp ngăn ngừa rò rỉ và đảm bảo hiệu suất đáng tin cậy trong các ứng dụng quan trọng.
Khả năng tương thích với kim loại khác: Vòng kẹp cổ hàn bằng titancó thể dễ dàng hàn hoặc kết hợp với các kim loại khác như thép không gỉ hoặc thép cacbon, cho phép tính linh hoạt trong thiết kế và tương thích với các hệ thống hiện có.
5. Bao bì của Titanium Weld Neck Flange
Phòng ngừa rỉ sét
6Giấy chứng nhận của ASME B16.5 Titanium Weld Neck Flange:
Giấy chứng nhận EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesNó được phát hành bởi nhà sản xuất và xác minh rằng vật liệu đáp ứng các tiêu chuẩn yêu cầu.
Giấy chứng nhận nguyên liệu:
Giấy chứng nhận này cung cấp chi tiết về nguyên liệu thô được sử dụng trong sản xuất các miếng kẹp titan. Nó bao gồm thông tin như nguồn gốc của nguyên liệu thô, thành phần của chúng,và bất kỳ kết quả thử nghiệm vật liệu áp dụngĐiều này đảm bảo khả năng theo dõi và kiểm soát chất lượng từ giai đoạn mua sắm vật liệu ban đầu.
100% phát hiện lỗi siêu âm:
Xét nghiệm siêu âm (UT) là một phương pháp thử nghiệm không phá hoại được sử dụng để phát hiện các khiếm khuyết bên trong và bề mặt trong các miếng kẹp titan.Một 100% phủ UT có nghĩa là tất cả các vảy phải trải qua kiểm tra kỹ lưỡng để đảm bảo không có khiếm khuyết có thể ảnh hưởng đến tính toàn vẹn hoặc hiệu suất cấu trúc của chúng.
Xét nghiệm thủy tĩnh:
Thử nghiệm này liên quan đến việc áp suất vít titan bằng nước hoặc chất lỏng khác đến mức áp suất đã xác định trước.Nó đánh giá khả năng của sườn để chịu áp lực mà không bị rò rỉ hoặc biến dạng, đảm bảo nó đáp ứng các yêu cầu về áp suất và an toàn được chỉ định.
Báo cáo kiểm tra của bên thứ ba:
Báo cáo này được thực hiện bởi một cơ quan kiểm tra hoặc cơ quan bên thứ ba độc lập.xác nhận sự tuân thủ các tiêu chuẩn áp dụng, thông số kỹ thuật và yêu cầu của khách hàng.
