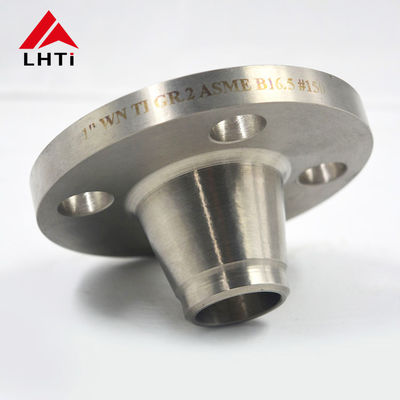

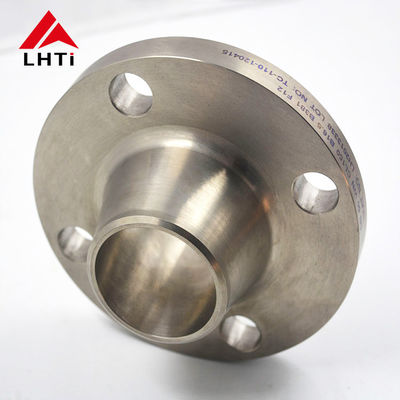

ASME B16.5 Titanium Weld Neck Flange lớp 300 Gr2 Gr5 Gr7 Mặt nâng WNRF cho ứng dụng đường ống

2. Các loại của ASME B16.5 Titanium Weld Neck Flange Class 300

Vòng kẹp cổ hàn bằng titanthường được sử dụng trong hệ thống đường ống do độ bền, trọng lượng nhẹ và khả năng chống ăn mòn tuyệt vời.mỗi thiết kế cho các ứng dụng và môi trường cụ thể.

1. Titanium lớp 1:Được biết đến với độ dẻo dai cao của nó, titan lớp 1 là mềm nhất và dễ hình thành nhất của tất cả các loại titan tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.

2.

3. Titanium lớp 2:Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời. Nó được sử dụng trong một loạt các ứng dụng,bao gồm các vòm cho hệ thống đường ống.

4.

5. Titanium lớp 5 (Ti 6Al-4V):Đây là một loại hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể độ bền của các vòm so với các loại titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.

6.

7. Titanium lớp 7:Với khả năng hàn và chế tạo tuyệt vời, loại này bao gồm palladium để tăng khả năng chống ăn mòn, đặc biệt là chống lại axit giảm và tấn công tại chỗ trong các halogen nóng.

8.

9. Titanium lớp 12:Nó cung cấp khả năng chống nhiệt và sức mạnh cao hơn so với các loại tinh khiết thương mại khác. Nó cũng duy trì khả năng hàn tốt và khả năng chống ăn mòn.

10.

11. Tiện 23 Titanium (Ti 6Al-4V ELI):Mức độ này tương tự như Mức độ 5 nhưng có độ thắt đặc biệt thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo dai được cải thiện.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.

3.Thông số kỹ thuật cho ASME B16.5 Calss 300 Titanium Weld Neck Flange

4Ưu điểm của ASME B16.5 Titanium Weld Neck Flanges:

Vòng kẹp cổ hàn bằng titancung cấp một loạt các lợi thế làm cho chúng được tìm kiếm rất nhiều trong các ứng dụng công nghiệp khác nhau, nơi hiệu suất và độ bền rất quan trọng.

Kháng ăn mòn: Vòng kẹp cổ hàn bằng titancó khả năng chống ăn mòn cao, ngay cả trong môi trường hung hăng như nước biển, axit và clorua. điều này làm cho chúng lý tưởng cho các ngành công nghiệp như chế biến hóa chất, biển,và dầu mỏ và khí ngoài khơi nơi mà khả năng chống ăn mòn là quan trọng.

Tỷ lệ sức mạnh so với trọng lượng:Titanium có tỷ lệ sức mạnh-trọng lượng cao, làm cho các vòm cổ hàn titanium mạnh mẽ và bền vững trong khi vẫn nhẹ.Điều này có lợi trong các ứng dụng mà giảm trọng lượng là mong muốn mà không ảnh hưởng đến sức mạnh và hiệu suất.

Chống nhiệt độ cao: Vòng kệ cổ hàn bằng titancó thể chịu được nhiệt độ cao mà không mất tính chất cơ học của chúng.làm cho chúng phù hợp với các ứng dụng liên quan đến nhiệt và chu kỳ nhiệt.

Tương thích sinh học:Titanium là tương thích sinh học và không độc hại, làm cho các miếng kẹp cổ hàn bằng titanium phù hợp để sử dụng trong thiết bị y tế, sản xuất dược phẩm,và các ngành công nghiệp chế biến thực phẩm nơi độ tinh khiết của sản phẩm là điều cần thiết.

Tuổi thọ và độ bền:Titanium được biết đến với độ bền và tuổi thọ lâu dài của nó.góp phần giảm chi phí bảo trì và thay thế theo thời gian.

Tính chất niêm phong tuyệt vời:Phần kết thúc bề mặt mượt mà của các miếng kẹp cổ hàn titan, đạt được thông qua các quy trình ép hoặc gia công, cho phép niêm phong vượt trội bằng các miếng dán hoặc các thành phần kết nối khác.Điều này giúp ngăn ngừa rò rỉ và đảm bảo hiệu suất đáng tin cậy trong các ứng dụng quan trọng.

Khả năng tương thích với kim loại khác: Vòng kẹp cổ hàn bằng titancó thể dễ dàng hàn hoặc kết hợp với các kim loại khác như thép không gỉ hoặc thép cacbon, cho phép tính linh hoạt trong thiết kế và tương thích với các hệ thống hiện có.

5. ASME B16.5 Titanium Weld Neck Flanges nhiệt độ xếp hạng

6. Bao bì của Titanium Weld Neck Flange

Phòng ngừa rỉ sét

• VCI (Volatile Corrosion Inhibitor) Bao bì: Vòng vòm Titaniumđược bọc trong giấy VCI để ngăn ngừa sự ăn mòn bề mặt trong quá trình vận chuyển.
• Lớp phủ dầu hoặc mỡ:Một lớp mỡ hoặc dầu nhẹ có thể được áp dụng để bảo vệ bề mặt vòm, đặc biệt là khi vận chuyển qua khoảng cách dài hoặc lưu trữ trong thời gian dài.

Sự bảo vệ về thể chất

• Bao bì bong bóng hoặc bọt:Mỗi sườn thường được bọc trong vỏ bong bóng hoặc được bao quanh bởi bọt để chống va chạm trong quá trình vận chuyển.
• Máy tách bông:Khi nhiều miếng kẹp được đóng gói trong một hộp, các bộ tách bìa được sử dụng để ngăn chặn chúng chạm vào nhau và có khả năng cào hoặc làm hỏng nhau.

Bao bì bên ngoài chắc chắn

• Hộp gỗ hoặc hộp gỗ kẹp: Vòng kẹp bằng titanthường được vận chuyển trong các thùng gỗ hoặc hộp gỗ dán, cung cấp sự bảo vệ vững chắc chống lại thiệt hại cơ học và có thể xếp chồng lên nhau, tạo điều kiện xử lý dễ dàng và an toàn hơn.
• Việc làm nhựa:Đối với các đơn đặt hàng lớn, các miếng kẹp có thể được đóng gói. Mỗi pallet thường được bọc lại để giữ an toàn các hộp hoặc thùng trong quá trình xử lý và vận chuyển.

Ống chống nước

• Bảng nhựa:Các thùng hoặc hộp bên ngoài thường được phủ bằng tấm nhựa dày để bảo vệ chống ẩm, đặc biệt là trong môi trường ẩm ướt hoặc ẩm.

Nhãn nhãn và tài liệu

• Nhãn hiệu rõ ràng:Mỗi gói được dán nhãn rõ ràng với hướng dẫn xử lý, số bộ phận và chi tiết điểm đến để đảm bảo xử lý đúng cách và để dễ dàng theo dõi.
•
• Tài liệu đảm bảo chất lượng:Chứng chỉ chất lượng, báo cáo thử nghiệm vật liệu và chứng chỉ tuân thủ thường được bao gồm trong bao bì hoặc được cung cấp riêng biệt để đảm bảo khả năng truy xuất lại và tuân thủ các tiêu chuẩn công nghiệp.

7. Thanh tra sợi dây hàn titanium

Kiểm tra thị giác (VT):Điều này liên quan đến việc kiểm tra bề mặt của hàn và miếng lót bằng thị giác để phát hiện bất kỳ khiếm khuyết nào có thể nhìn thấy như vết nứt, độ xốp hoặc hồ sơ hàn không phù hợp.

Xét nghiệm siêu âm (UT):Kỹ thuật này sử dụng sóng âm tần số cao để phát hiện các khiếm khuyết bên trong vật liệu, chẳng hạn như lỗ hổng, bao gồm hoặc vết nứt.

Xét nghiệm X quang (RT):Phương pháp này sử dụng tia X hoặc tia gamma để tạo ra hình ảnh về cấu trúc bên trong của hàn và sườn. Nó hiệu quả để phát hiện các khiếm khuyết bên trong và đánh giá chất lượng hàn.

Kiểm tra hạt từ (MT):MT được sử dụng để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu sắt từ.phương pháp này có thể không áp dụng trừ khi có vật liệu từ tính gần đó hoặc lớp phủ có thể được từ tính.

Kiểm tra chất thâm nhập / chất thâm nhập thuốc nhuộm (PT):PT liên quan đến việc áp dụng chất nhuộm xuyên qua bề mặt của hàn và sau đó loại bỏ chất nhuộm dư thừa để tiết lộ các khiếm khuyết phá vỡ bề mặt.

Kiểm tra dòng Eddy (ET):ET sử dụng cảm ứng điện từ để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu dẫn điện như titan.

Phân phát âm (AE):AE liên quan đến việc giám sát phát thải âm thanh từ vật liệu chịu căng thẳng để phát hiện những thay đổi chỉ ra các khiếm khuyết như nứt hoặc rò rỉ.
