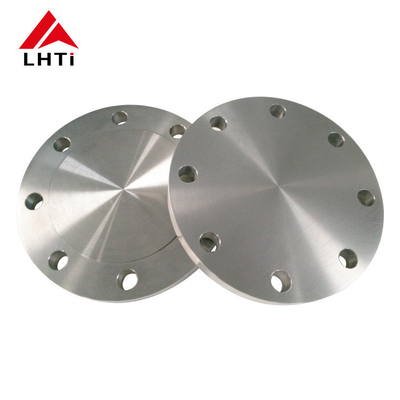

ASME B16.5 Titanium Blind Flange Class 150 Grade 2 Grade 5 Lifted Face BLRF cho hệ thống đường ống
1.Sản phẩm giới thiệu của ASME B16.5 Titanium Blind Flange
Các miếng kẹp Titanium của chúng tôi được chế tạo tỉ mỉ thông qua các quy trình đúc, rèn và gia công chính xác để đảm bảo chúng đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt về chất lượng và độ bền.Có sẵn trong kích thước tùy chỉnh, những miếng kẹp này được thiết kế để dễ dàng lắp đặt vào hệ thống và thiết bị đường ống, đảm bảo kết nối an toàn, không rò rỉ.
Được thiết kế để duy trì các tiêu chuẩn cao cấp về kỹ thuật chính xác, các vảy sợi Titanium của chúng tôi mang lại hiệu suất đặc biệt.Chúng được tối ưu hóa để chống ăn mòn hiệu quả và chịu được nhiệt độ và áp suất cao, làm cho chúng rất phù hợp với môi trường đầy thách thức.
Chúng tôi ưu tiên vận chuyển an toàn bằng cách đóng gói an toàn các miếng kẹp Titanium của chúng tôi trong các vỏ gỗ và pallet mạnh mẽ.Bao bì này không chỉ bảo vệ các vòm trong quá trình vận chuyển mà còn tạo điều kiện dễ dàng xử lý và lắp đặt khi đến.
Vòng lưng Titanium của chúng tôi phục vụ một loạt các ngành công nghiệp bao gồm đường ống, dầu mỏ và hóa chất.và các thiết bị khácĐộ bền vốn có của titanium đảm bảo các miếng kẹp này chịu được các điều kiện nghiêm ngặt phổ biến trong các lĩnh vực này, đảm bảo hiệu suất đáng tin cậy, lâu dài.
Công ty của chúng tôi cung cấp một lựa chọn toàn diện củaLớp 2 Lớp 5 Vàng, bao gồm các vòm mù, vòm cổ hàn và vòm trượt được thiết kế đặc biệt cho các ứng dụng ống và ống titan.5 và đường kính lỗ đặc trưng phù hợp với ASME B36.9M Sch-40S tiêu chuẩn ống tường.
Vòng ống Titaniumkích thước từ 0,500 " (12.7mm) đến 8.000" (203.2mm) với một áp suất bình quân 150lbs.đảm bảo độ bền và độ tin cậy trong các ứng dụng khác nhau trong các lĩnh vực đường ống và đường ống.
2. Thông tin sản phẩm của sợi vòm mù Titanium
Asợi vòm mù bằng titanlà một loại sườn ống làm từ titan được đặc trưng bởi thiết kế giống như đĩa rắn mà không có lỗ trung tâm.Nó thường được sử dụng để đóng đầu đường ống hoặc đóng một bình hoặc một hệ thống ống tạm thời hoặc vĩnh viễn.
Vật liệu và Xây dựng:
Chức năng và ứng dụng:
Lợi ích:
3. Các lớp của ASME B16.5 Titanium Blind Flange Class 150
Vòng tròn bằng titanthường được sử dụng trong hệ thống đường ống do độ bền, trọng lượng nhẹ và khả năng chống ăn mòn tuyệt vời.mỗi thiết kế cho các ứng dụng và môi trường cụ thể.
Titanium lớp 1:Được biết đến với độ dẻo dai cao của nó, titan lớp 1 là mềm nhất và dễ hình thành nhất của tất cả các loại titan tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.
Titanium lớp 2:Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời. Nó được sử dụng trong một loạt các ứng dụng,bao gồm các vòm cho hệ thống đường ống.
Titanium lớp 5 (Ti 6Al-4V):Đây là một loại hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể độ bền của các vòm so với các loại titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.
Titanium lớp 7:Với khả năng hàn và chế tạo tuyệt vời, loại này bao gồm palladium để tăng khả năng chống ăn mòn, đặc biệt là chống lại axit giảm và tấn công tại chỗ trong các halogen nóng.
Titanium lớp 12:Nó cung cấp khả năng chống nhiệt và sức mạnh cao hơn so với các loại tinh khiết thương mại khác. Nó cũng duy trì khả năng hàn tốt và khả năng chống ăn mòn.
Tiện 23 Titanium (Ti 6Al-4V ELI):Mức độ này tương tự như Mức độ 5 nhưng có độ thắt đặc biệt thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo dai được cải thiện.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.
4.Thông số kỹ thuật cho ASME B16.5 lớp 150 Titanium Blind Flange
|
Đường ống |
Dữ liệu vạch |
Khuôn mặt cao lên |
Dữ liệu khoan |
Trọng lượng |
|||||
|
Kích thước ống danh nghĩa |
|||||||||
|
Chiều kính bên ngoài |
Chiều kính tổng thể |
Độ dày miếng |
Chiều kính mặt |
Số lỗ |
Chiều kính lỗ chuông |
Chiều kính của vòng tròn lỗ |
kg/phần |
||
|
trong |
trong |
trong |
trong |
trong |
trong |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
1/2 |
0.840 21.30 |
3.500 88.90 |
0.440 11.20 |
1.380 35.10 |
4 |
0.620 15.70 |
2.380 60.45 |
0.42 |
|
|
3/4 |
1.050 26.70 |
3.880 98.60 |
0.500 12.70 |
1.690 42.90 |
4 |
0.620 15.70 |
2.750 69.85 |
0.61 |
|
|
1 |
1.315 33.40 |
4.250 108.0 |
0.560 14.20 |
2.000 50.80 |
4 |
0.620 15.70 |
3.120 79.25 |
0.86 |
|
|
11/4 |
1.660 42.20 |
4.620 117.3 |
0.620 15.70 |
2.500 63.50 |
4 |
0.620 15.70 |
3.500 88.90 |
1.17 |
|
|
Hành động của con người, 11/2 |
1.900 48.30 |
5.000 127.0 |
0.690 17.50 |
2.880 73.15 |
4 |
0.620 15.70 |
3.880 98.60 |
1.53 |
|
|
2 |
2.375 60.30 |
6.000 152.4 |
0.750 19.10 |
3.620 91.90 |
4 |
0.750 19.10 |
4.750 120.7 |
2.42 |
|
|
21/2 |
2.875 73.00 |
7.000 177.8 |
0.880 22.40 |
4.120 104.6 |
4 |
0.750 19.10 |
5.500 139.7 |
3.94 |
|
|
3 |
3.500 88.90 |
7.500 190.5 |
0.940 23.90 |
5.000 127.0 |
4 |
0.750 19.10 |
6.000 152.4 |
4.93 |
|
|
31/2 |
4.000 101.6 |
8.500 215.9 |
0.940 23.90 |
5.500 139.7 |
8 |
0.750 19.10 |
7.000 177.8 |
6.17 |
|
|
4 |
4.500 114.3 |
9.000 228.6 |
0.940 23.90 |
6.190 157.2 |
8 |
0.750 19.10 |
7.500 190.5 |
7.00 |
|
|
5 |
5.563 141.3 |
10.00 254.0 |
0.940 23.90 |
7.310 185.7 |
8 |
0.880 22.40 |
8.500 215.9 |
8.63 |
|
|
6 |
6.625 168.3 |
11.00 279.4 |
1.000 25.40 |
8.500 215.9 |
8 |
0.880 22.40 |
9.500 241.3 |
11.3 |
|
|
8 |
8.625 219.1 |
13.50 342.9 |
1.120 28.40 |
10.62 269.7 |
8 |
0.880 22.40 |
11.75 298.5 |
19.6 |
|
|
10 |
10.75 273.0 |
16.00 406.4 |
1.190 30.20 |
12.75 323.9 |
12 |
1.000 25.40 |
14.25 362.0 |
28.8 |
|
|
12 |
12.75 323.8 |
19.00 482.6 |
1.250 31.75 |
15.00 381.0 |
12 |
1.000 25.40 |
17.00 431.8 |
43.2 |
|
|
14 |
14.00 355.6 |
21.00 533.4 |
1.380 35.10 |
16.25 412.8 |
12 |
1.120 28.40 |
18.75 476.3 |
58.1 |
|
|
16 |
16.00 406.4 |
23.50 596.9 |
1.440 36.60 |
18.50 469.9 |
16 |
1.120 28.40 |
21.25 539.8 |
76.0 |
|
|
18 |
18.00 457.2 |
25.00 635.0 |
1.560 39.60 |
21.00 533.4 |
16 |
1.250 31.75 |
22.75 577.9 |
93.7 |
|
|
20 |
20.00 508.0 |
27.50 698.5 |
1.690 42.90 |
23.00 584.2 |
20 |
1.250 31.75 |
25.00 635.0 |
122 |
|
|
24 |
24.00 609.6 |
32.00 812.8 |
1.880 47.80 |
27.25 692.2 |
20 |
1.380 35.10 |
29.50 749.3 |
185 |
|
5Ưu điểm của ASME B16.5 Titanium Blind Flanges:
ASME B16.5 Vòng tròn bằng titancung cấp một số lợi thế đáp ứng nhu cầu công nghiệp cụ thể:
Khóa và niêm phong:Vòng lót mù được sử dụng để đóng đầu của hệ thống đường ống, tạo ra một rào cản vững chắc ngăn chặn dòng chảy qua đường ống.hoặc khi một phần của đường ống không được sử dụngVòng tròn bằng titan, phù hợp với tiêu chuẩn ASME B16.5, đảm bảo đóng kín an toàn và niêm phong hiệu quả, giảm thiểu nguy cơ rò rỉ hoặc ô nhiễm.
Kháng ăn mòn:Kháng ăn mòn vốn có của titan làm cho các vòm mù titan ASME B16.5 lý tưởng để sử dụng trong môi trường ăn mòn. Chúng chống lại sự phân hủy từ axit, nước biển và các chất gây hấn khác,đảm bảo độ tin cậy lâu dài và giảm yêu cầu bảo trì.
Tỷ lệ sức mạnh cao so với trọng lượng:Titanium có tỷ lệ sức mạnh-trọng lượng cao hơn so với thép, cho phép hiệu suất mạnh mẽ trong khi giữ trọng lượng tổng thể của hệ thống vòm và đường ống thấp hơn.Đặc điểm này có lợi trong các ứng dụng mà việc giảm trọng lượng là rất quan trọng, chẳng hạn như ngành công nghiệp hàng không vũ trụ và hàng hải.
Kháng nhiệt:Vòng lót mù bằng titan duy trì tính chất cơ học và khả năng chống ăn mòn ở nhiệt độ cao,làm cho chúng phù hợp với các ứng dụng nhiệt độ cao trong các ngành công nghiệp như chế biến hóa chất, hóa dầu, và sản xuất điện.
Tương thích sinh học:Giống như các thành phần titan khác, các miếng kẹp mù titan ASME B16.5 tương thích sinh học và không độc hại, làm cho chúng phù hợp với các ứng dụng trong dược phẩm, chế biến thực phẩm,và các ngành y tế nơi tinh khiết và an toàn sản phẩm là điều cần thiết.
Tuổi thọ và độ bền: Vòng tròn bằng titan cung cấp độ bền tuyệt vời và chống phân hủy theo thời gian, đảm bảo tuổi thọ lâu hơn so với các vật liệu khác.Độ bền này làm giảm tần suất thay thế và thời gian ngừng hoạt động liên quan, góp phần vào hiệu quả chi phí tổng thể.
Sự linh hoạt trong ứng dụng:ASME B16.5 titanium blind flanges là linh hoạt và có thể được sử dụng trong một loạt các ứng dụng, bao gồm nhưng không giới hạn trong chế biến hóa học, lọc dầu và khí đốt, hàng không vũ trụ, hàng hải,và sản xuất thiết bị y tế.
Dễ bảo trì:Vòng tròn titan tương đối dễ cài đặt và bảo trì do khả năng chống ăn mòn và độ bền của chúng.Việc bảo trì dễ dàng này chuyển thành giảm sự gián đoạn hoạt động và chi phí vòng đời thấp hơn.
6. Bao gồm Titanium Blind Flange
Phòng ngừa rỉ sét
7. Kiểm tra sợi vòm mù bằng titan
Kiểm tra thị giác (VT):Điều này liên quan đến việc kiểm tra bề mặt của hàn và miếng lót bằng thị giác để phát hiện bất kỳ khiếm khuyết nào có thể nhìn thấy như vết nứt, độ xốp hoặc hồ sơ hàn không phù hợp.
Xét nghiệm siêu âm (UT):Kỹ thuật này sử dụng sóng âm tần số cao để phát hiện các khiếm khuyết bên trong vật liệu, chẳng hạn như lỗ hổng, bao gồm hoặc vết nứt.
Xét nghiệm X quang (RT):Phương pháp này sử dụng tia X hoặc tia gamma để tạo ra hình ảnh về cấu trúc bên trong của hàn và sườn. Nó hiệu quả để phát hiện các khiếm khuyết bên trong và đánh giá chất lượng hàn.
Kiểm tra hạt từ (MT):MT được sử dụng để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu sắt từ.phương pháp này có thể không áp dụng trừ khi có vật liệu từ tính gần đó hoặc lớp phủ có thể được từ tính.
Kiểm tra chất thâm nhập / chất thâm nhập thuốc nhuộm (PT):PT liên quan đến việc áp dụng chất nhuộm xuyên qua bề mặt của hàn và sau đó loại bỏ chất nhuộm dư thừa để tiết lộ các khiếm khuyết phá vỡ bề mặt.
Kiểm tra dòng Eddy (ET):ET sử dụng cảm ứng điện từ để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu dẫn điện như titan.
Phân phát âm (AE):AE liên quan đến việc giám sát phát thải âm thanh từ vật liệu chịu căng thẳng để phát hiện những thay đổi chỉ ra các khiếm khuyết như nứt hoặc rò rỉ.
