Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Thiểm Tây, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001,CE,etc
Số mô hình: Slip On Flange Titanium
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, hoặc theo yêu cầu của bạn
Thời gian giao hàng: khoảng 5-15 ngày để giao hàng
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
tiêu chuẩn sản phẩm: |
ASME B16.5 Titanium Slip On Flange |
Tiêu chuẩn: |
ASME B16.5, ASME B16.47, EN 1092, DIN, JIS |
Loại mặt bích: |
Nắp hàn, trượt, mù, hàn ổ cắm, dây xích |
Kích thước: |
1/2 inch đến 24 inch |
Đánh giá áp suất: |
Lớp 600 |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
Điều trị bề mặt: |
Bỏ ớt, xả cát, xả lăn, xăng, biến mất. |
Các loại khuôn mặt: |
Mặt nâng, Mặt phẳng, Khớp kiểu vòng, Mặt khớp |
Vật liệu: |
Gr1 Gr2 Gr5 Gr7 Gr12 v.v. |
Ứng dụng: |
Dầu khí, Hóa chất, Điện, Khí đốt, Luyện kim, Đóng tàu, Xây dựng, v.v. |
tiêu chuẩn sản phẩm: |
ASME B16.5 Titanium Slip On Flange |
Tiêu chuẩn: |
ASME B16.5, ASME B16.47, EN 1092, DIN, JIS |
Loại mặt bích: |
Nắp hàn, trượt, mù, hàn ổ cắm, dây xích |
Kích thước: |
1/2 inch đến 24 inch |
Đánh giá áp suất: |
Lớp 600 |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
Điều trị bề mặt: |
Bỏ ớt, xả cát, xả lăn, xăng, biến mất. |
Các loại khuôn mặt: |
Mặt nâng, Mặt phẳng, Khớp kiểu vòng, Mặt khớp |
Vật liệu: |
Gr1 Gr2 Gr5 Gr7 Gr12 v.v. |
Ứng dụng: |
Dầu khí, Hóa chất, Điện, Khí đốt, Luyện kim, Đóng tàu, Xây dựng, v.v. |

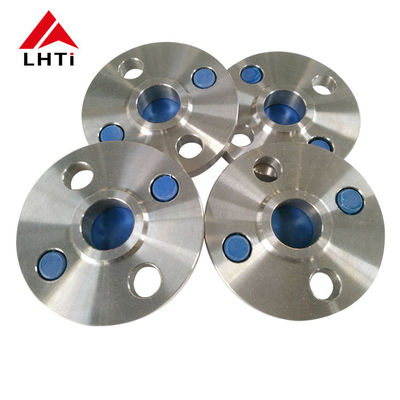

ASME B16.5 Lớp 600 Gr1 Gr2 Gr5 Gr7 Titanium Slip On Flange Raised Face SORF cho các dịch vụ cung cấp nước
1.Sản phẩm giới thiệu của ASME B16.5 Titanium Slip On Flange
Vòng kẹp bằng titan,được chế tạo từ hợp kim titan, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ
Các loại titan:
Tiêu chuẩn ASME B16.5:
Titanium Slip On Flange (SORF):
2. Các lớp của ASME B16.5 Titanium Plate Slip On Flange Class 600
Titanium lớp 2 (Ti-CP):
Thành phần: Titanium tinh khiết thương mại với thành phần 99,2% titanium, 0,25% sắt, 0,3% oxy và số lượng nhỏ các nguyên tố khác.
Tính chất:
Sức mạnh: tương đối thấp so với hợp kim; cao hơn nhiều thép nhưng thấp hơn các loại titan hợp kim.
Chống ăn mòn: Tốt trong hầu hết các môi trường, đặc biệt là chống clorua.
Khả năng hàn: Khả năng hàn và chế tạo tốt.
Ứng dụng: Xử lý hóa chất, môi trường biển, cấy ghép y tế (không chịu tải) và kiến trúc.
Titanium lớp 5 (Ti-6Al-4V):
Thành phần: Hợp kim titan có chứa 90% titan, 6% nhôm và 4% vanadium.
Tính chất:
Sức mạnh: Tỷ lệ sức mạnh-trọng lượng tuyệt vời, vượt trội hơn Titanium lớp 2.
Chống ăn mòn: Chống ăn mòn tốt, không cao như lớp 2 nhưng phù hợp với nhiều môi trường.
Chống nhiệt độ: Giữ sức mạnh ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng hàng không vũ trụ và hiệu suất cao.
Ứng dụng: Các bộ phận không gian (các khung máy bay, động cơ phản lực), thiết bị hàng hải, cấy ghép y tế, các bộ phận ô tô và thiết bị thể thao.
Titanium lớp 7 (Ti-0,15Pd):
Thành phần: Hợp kim titan với 0,15% palladium được thêm vào.
Tính chất:
Chống ăn mòn: Chống ăn mòn tuyệt vời, đặc biệt là trong môi trường giảm.
Khả năng hàn: Khả năng hàn tốt, phù hợp với hàn và chế tạo.
Sức mạnh: Sức mạnh thấp hơn so với lớp 5, nhưng đủ cho nhiều ứng dụng.
Ứng dụng: Xử lý hóa chất, nhà máy khử muối, môi trường biển và các ứng dụng khác đòi hỏi độ ăn mòn cao hơn.
3.Các thông số kỹ thuật cho ASME B16.5 Calss 600 Titanium Slip On Flange
|
Đường ống |
Dữ liệu vạch |
Trọng tâm |
Khuôn mặt cao lên |
Dữ liệu khoan |
Trọng lượng |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Kích thước ống danh nghĩa
|
A | B | C | D | F | G | H | Tôi... | J |
kg/phần
|
|
|
Chiều kính bên ngoài |
Chiều kính tổng thể |
Chiều kính bên trong |
Độ dày miếng lót |
Tổng chiều dài |
Chiều kính trung tâm |
Chiều kính mặt |
Số lỗ |
Chiều kính lỗ chuông |
Chiều kính của vòng tròn lỗ |
||
|
bằng mm |
bằng mm |
bằng mm |
bằng mm |
bằng mm |
bằng mm |
bằng mm |
bằng mm |
bằng mm |
|||
| 1/2 | 0.840 21.30 | 3.750 95.30 | 0.880 22.40 | 0.560 14.20 | 0.880 22.40 | 1.500 38.10 | 1.380 35.10 | 4 | 0.620 15.70 | 2.620 66.55 | 0.74 |
| 3/4 | 1.050 26.70 | 4.620 117.3 | 1.090 27.70 | 0.620 15.70 | 1.000 25.40 | 1.880 47.80 | 1.690 42.90 | 4 | 0.750 19.10 | 3.250 82.60 | 1.27 |
| 1 | 1.315 33.40 | 4.880 124.0 | 1.360 34.50 | 0.690 17.50 | 1.060 26.90 | 2.120 53.80 | 2.000 50.80 | 4 | 0.750 19.10 | 3.500 88.90 | 1.52 |
| 11/4 | 1.660 42.20 | 5.250 133.4 | 1.700 43.20 | 0.810 20.60 | 1.120 28.40 | 2.500 63.50 | 2.500 63.50 | 4 | 0.750 19.10 | 3.880 98.60 | 2.03 |
| Hành động của con người, 11/2 | 1.900 48.30 | 6.120 155.4 | 1.950 49.50 | 0.880 22.40 | 1.250 31.75 | 2.750 69.85 | 2.880 73.15 | 4 | 0.880 22.40 | 4.500 114.3 | 2.96 |
| 2 | 2.375 60.30 | 6.500 165.1 | 2.440 62.00 | 1.000 25.40 | 1.440 36.60 | 3.310 84.10 | 3.620 91.90 | 8 | 0.750 19.10 | 5.000 127.0 | 3.62 |
| 21/2 | 2.875 73.00 | 7.500 190.5 | 2.940 74.70 | 1.120 28.40 | 1.620 41.10 | 3.940 100.1 | 4.120 104.6 | 8 | 0.880 22.40 | 5.880 149.4 | 5.28 |
| 3 | 3.500 88.90 | 8.250 209.6 | 3.570 90.70 | 1.250 31.75 | 1.810 46.00 | 4.620 117.3 | 5.000 127.0 | 8 | 0.880 22.40 | 6.620 168.1 | 7.00 |
| 31/2 | 4.000 101.6 | 9.000 228.6 | 4.070 103.4 | 1.380 35.10 | 1.940 49.30 | 5.250 133.4 | 5.500 139.7 | 8 | 1.000 25.40 | 7.250 184.2 | 8.84 |
| 4 | 4.500 114.3 | 10.75 273.1 | 4.570 116.1 | 1.500 38.10 | 2.120 53.80 | 6.000 152.4 | 6.190 157.2 | 8 | 1.000 25.40 | 8.500 215.9 | 14.5 |
| 5 | 5.563 141.3 | 13.00 330.2 | 5.660 143.8 | 1.750 44.50 | 2.380 60.45 | 7.440 189.0 | 7.310 185.7 | 8 | 1.120 28.40 | 10.50 266.7 | 24.4 |
| 6 | 6.625 168.3 | 14.00 355.6 | 6.720 170.7 | 1.880 47.80 | 2.620 66.55 | 8.750 222.3 | 8.500 215.9 | 12 | 1.120 28.40 | 11.50 292.1 | 28.7 |
| 8 | 8.625 219.1 | 16.50 419.1 | 8.720 221.5 | 2.190 55.60 | 3.000 76.20 | 10.75 273.1 | 10.62 269.7 | 12 | 1.250 31.75 | 13.75 349.3 | 43.4 |
| 10 | 10.75 273.0 | 20.00 508.0 | 10.88 276.3 | 2.500 63.50 | 3.380 85.90 | 13.50 342.9 | 12.75 323.9 | 16 | 1.380 35.10 | 17.00 431.8 | 70.3 |
| 12 | 12.75 323.8 | 22.00 558.8 | 12.88 327.1 | 2.620 66.55 | 3.620 91.90 | 15.75 400.1 | 15.00 381.0 | 20 | 1.380 35.10 | 19.25 489.0 | 84.2 |
| 14 | 14.00 355.6 | 23.75 603.3 | 14.14 359.1 | 2.750 69.85 | 3.690 93.70 | 17.00 431.8 | 16.25 412.8 | 20 | 1.500 38.10 | 20.75 527.1 | 98.7 |
| 16 | 16.00 406.4 | 27.00 685.8 | 16.16 410.5 | 3.000 76.20 | 4.190 106.4 | 19.50 495.3 | 18.50 469.9 | 20 | 1.620 41.10 | 23.75 603.3 | 142 |
| 18 | 18.00 457.2 | 29.25 743.0 | 18.18 461.8 | 3.250 82.60 | 4.620 117.3 | 21.50 546.1 | 21.00 533.4 | 20 | 1.750 44.50 | 25.75 654.1 | 173 |
| 20 | 20.00 508.0 | 32.00 812.8 | 20.20 513.1 | 3.500 88.90 | 5.000 127.0 | 24.00 609.6 | 23.00 584.2 | 24 | 1.750 44.50 | 28.50 723.9 | 220 |
| 24 | 24.00 609.6 | 37.00 939.8 | 24.25 616.0 | 4.000 101.6 | 5.500 139.7 | 28.25 717.6 | 27.25 692.2 | 24 | 2.000 50.80 | 33.00 838.2 | |
4Ưu điểm của ASME B16.5 Titanium Slip On Flanges:
Vòng kẹp trượt bằng titan có một số lợi thế làm cho chúng rất phù hợp với các ứng dụng công nghiệp khác nhau:
Kháng ăn mòn:Titanium nổi tiếng với khả năng chống ăn mòn đặc biệt của nó, đặc biệt là trong môi trường hung hăng như nước biển, axit và clorua.Tính chất này đảm bảo tuổi thọ và độ tin cậy trong môi trường công nghiệp ăn mòn nơi các vật liệu thông thường có thể thất bại.
Tỷ lệ sức mạnh cao so với trọng lượng:Titanium có tỷ lệ sức mạnh so với trọng lượng cao hơn so với thép và nhiều kim loại khác.Tính năng này cho phép các vòm trượt bằng titan cung cấp hiệu suất mạnh mẽ trong khi nhẹNó đặc biệt có lợi trong các ứng dụng nơi giảm trọng lượng là rất quan trọng, chẳng hạn như ngành công nghiệp hàng không vũ trụ và hàng hải.
Chống nhiệt độ cao:Titanium duy trì tính chất cơ học và khả năng chống ăn mòn ở nhiệt độ cao, lên đến khoảng 600 ° C (1112 ° F), tùy thuộc vào lớp.Điều này làm cho titan trượt trên vòm phù hợp cho các ứng dụng liên quan đến nhiệt độ cao, chẳng hạn như chế biến hóa học và sản xuất năng lượng nhiệt.
Tương thích sinh học:Titanium tương thích sinh học và không độc hại, làm cho nó phù hợp để sử dụng trong các ngành công nghiệp như dược phẩm, chế biến thực phẩm và thiết bị y tế, nơi độ tinh khiết và an toàn của sản phẩm là tối quan trọng.
Sự mở rộng nhiệt thấp:Titanium có hệ số mở rộng nhiệt thấp so với thép, có thể làm giảm nguy cơ rò rỉ và hỏng trong hệ thống đường ống do biến đổi nhiệt độ.
Tuổi thọ và độ bền:Titanium được biết đến với độ bền tuyệt vời và khả năng chống phân hủy theo thời gian, đảm bảo tuổi thọ lâu hơn và giảm chi phí bảo trì so với các vật liệu khác.
Dễ dàng chế tạo:Titanium có thể dễ dàng được gia công, hàn và hình thành thành các hình dạng phức tạp, cho phép thiết kế và cấu hình tùy chỉnh để đáp ứng các yêu cầu cụ thể của dự án.
Không từ tính và không sợi lửa:Titanium là không từ tính và không sợi lửa, làm cho nó phù hợp cho các ứng dụng nơi các tính chất này có lợi,chẳng hạn như trong thiết bị điện tử nhạy cảm hoặc môi trường có nguy cơ nổ.
Phù hợp với môi trường:Titanium thân thiện với môi trường do khả năng chống ăn mòn, tuổi thọ và khả năng tái chế, làm giảm tác động môi trường trong vòng đời của nó.
5.Tại sao chúng ta chọn các vảy titanium trong các ứng dụng?
Titanium thể hiện khả năng chống ăn mòn đặc biệt, đặc biệt là trong môi trường hung hăng như nước biển, chế biến hóa chất và các ứng dụng biển.Khả năng chống ăn mòn này giúp kéo dài tuổi thọ của thiết bị và giảm chi phí bảo trì.
Titanium có tỷ lệ sức mạnh-trọng lượng cao, làm cho nó mạnh hơn đáng kể so với nhiều kim loại khác như thép không gỉ hoặc hợp kim nhôm trong khi nhẹ hơn nhiều.Tính chất này rất quan trọng trong hàng không vũ trụ, ngành công nghiệp hàng hải và ô tô nơi tiết kiệm trọng lượng là rất quan trọng.
Titanium tương thích sinh học và không độc hại, làm cho nó lý tưởng cho cấy ghép y tế như cấy ghép chỉnh hình và dụng cụ phẫu thuật.Nó kết hợp tốt với cơ thể con người và giảm thiểu nguy cơ phản ứng phụ.
Titanium giữ lại tính chất cơ học ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng đòi hỏi tính ổn định nhiệt.Điều này bao gồm các thành phần hàng không vũ trụ và các quy trình công nghiệp liên quan đến nhiệt độ cao.
Titanium có hệ số mở rộng nhiệt thấp, tương tự như thép không gỉ.đảm bảo độ tin cậy trong các ứng dụng quan trọng.
Titanium được biết đến với độ bền và tuổi thọ lâu dài của nó, ngay cả trong điều kiện hoạt động khắc nghiệt.mặc dù chi phí ban đầu cao hơn so với một số vật liệu khác.
Các miếng kẹp tấm titan được ưa thích trong các ngành công nghiệp mà sự kết hợp độc đáo của các tính chất là cần thiết, chẳng hạn như hàng không vũ trụ, chế biến hóa chất, nhà máy khử muối và giàn khoan dầu ngoài khơi.
6Giấy chứng nhận ASME B16.5 Titanium Slip On Flange:
Giấy chứng nhận EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesNó được phát hành bởi nhà sản xuất và xác minh rằng vật liệu đáp ứng các tiêu chuẩn yêu cầu.
Giấy chứng nhận nguyên liệu:
Giấy chứng nhận này cung cấp chi tiết về nguyên liệu thô được sử dụng trong sản xuất các miếng kẹp titan. Nó bao gồm thông tin như nguồn gốc của nguyên liệu thô, thành phần của chúng,và bất kỳ kết quả thử nghiệm vật liệu áp dụngĐiều này đảm bảo khả năng theo dõi và kiểm soát chất lượng từ giai đoạn mua sắm vật liệu ban đầu.
100% phát hiện lỗi siêu âm:
Xét nghiệm siêu âm (UT) là một phương pháp thử nghiệm không phá hoại được sử dụng để phát hiện các khiếm khuyết bên trong và bề mặt trong các miếng kẹp titan.Một 100% phủ UT có nghĩa là tất cả các vảy phải trải qua kiểm tra kỹ lưỡng để đảm bảo không có khiếm khuyết có thể ảnh hưởng đến tính toàn vẹn hoặc hiệu suất cấu trúc của chúng.
Xét nghiệm thủy tĩnh:
Thử nghiệm này liên quan đến việc áp suất vít titan bằng nước hoặc chất lỏng khác đến mức áp suất đã xác định trước.Nó đánh giá khả năng của sườn để chịu áp lực mà không bị rò rỉ hoặc biến dạng, đảm bảo nó đáp ứng các yêu cầu về áp suất và an toàn được chỉ định.
Báo cáo kiểm tra của bên thứ ba:
Báo cáo này được thực hiện bởi một cơ quan kiểm tra hoặc cơ quan bên thứ ba độc lập.xác nhận sự tuân thủ các tiêu chuẩn áp dụng, thông số kỹ thuật và yêu cầu của khách hàng.
