| Tên thương hiệu: | LHTi |
| Số mẫu: | Vòng tùng Titanium |
| MOQ: | 100 cái |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |

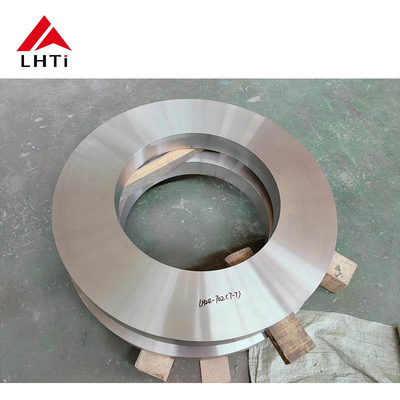

Ti Gr5 Gr7 Titanium Flanges ASME B16.5 Class 150 Flat Flange Slip On Flange Raised Face SORF cho các ứng dụng công nghiệp
ASME B16.5 Titanium Slip-On Flange là một loại vòm được thiết kế để cung cấp một kết nối an toàn cho các đường ống trong nhiều ngành công nghiệp, đặc biệt là nơi có khả năng chống ăn mòn, trọng lượng nhẹ,và sức mạnh là rất quan trọng.Được sản xuất theo tiêu chuẩn ASME B16.5, quy định về thiết kế, vật liệu và kích thước của các miếng kẹp được sử dụng trong hệ thống đường ống,sợi vòm trượt bằng titan đặc biệt phù hợp với các hệ thống áp suất trung bình và môi trường mà khả năng chống ăn mòn là tối quan trọngViệc sử dụng hợp kim titan cho các miếng kẹp này đảm bảo hiệu suất và độ bền cao, làm cho chúng trở thành một giải pháp có giá trị trong các ngành công nghiệp như chế biến hóa học, hàng hải, hàng không vũ trụ,và sản xuất điện.
Vành kim loại titanium, được chế tạo từ hợp kim titanium, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ
Các loại titan:
Tiêu chuẩn ASME B16.5:
Titanium Slip On Flange (SORF):
Titanium lớp 5 (Ti-6Al-4V):
Thành phần: Titanium lớp 5 là hợp kim alpha-beta bao gồm 90% titan, 6% nhôm và 4% vanadium.Thành phần này cung cấp sự cân bằng của các tính chất mà làm cho nó hợp kim titan được sử dụng rộng rãi nhất.
Sức mạnh: Nó cung cấp tỷ lệ sức mạnh so với trọng lượng tuyệt vời, làm cho nó phù hợp với các ứng dụng hàng không vũ trụ, hàng hải và công nghiệp, nơi sức mạnh trọng lượng nhẹ là rất quan trọng.
Kháng ăn mòn: Titanium lớp 5 có khả năng chống ăn mòn tốt, mặc dù không cao như titanium tinh khiết (thể loại 1). Nó vẫn có khả năng chống ăn mòn cao đối với hầu hết các môi trường.
Chống nhiệt độ: Nó duy trì tính chất của nó ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng trong tuabin khí, hệ thống xả và các môi trường nhiệt độ cao khác.
Ứng dụng: Các thành phần hàng không vũ trụ (các khung máy bay, động cơ phản lực), thiết bị hàng hải, cấy ghép y tế, thành phần ô tô, thiết bị thể thao và máy móc công nghiệp.
Titanium lớp 7 (Ti-0,15Pd):
Thành phần: Titanium Grade 7 là hợp kim titan với 0,15% palladium được thêm vào, tăng khả năng chống ăn mòn của nó.
Kháng ăn mòn: Titanium lớp 7 có khả năng chống ăn mòn cao trong môi trường giảm và oxy hóa nhẹ, bao gồm cả clorua.
Khả năng hàn: Nó cung cấp khả năng hàn tốt, làm cho nó phù hợp với các ứng dụng đòi hỏi phải chế tạo và lắp ráp.
Sức mạnh: Titanium lớp 7 có độ bền thấp hơn so với lớp 5, nhưng vẫn đủ cho nhiều ứng dụng.
Ứng dụng: Xử lý hóa học, khử muối, môi trường biển và các ứng dụng khác đòi hỏi khả năng chống ăn mòn cao hơn.Nó cũng được sử dụng trong cấy ghép y tế nơi khả năng tương thích sinh học và chống ăn mòn là quan trọng.
| Tên sản phẩm | Vòng kẹp bằng titan |
| Loại | WN |
| Tiêu chuẩn | ASME B16.5 ASTM B381 |
| Kích thước | 1/2" đến 36" |
| Đánh giá áp suất | Lớp 150, 300#, 600#, CL 900, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 |
| Thể loại | gr2 gr5 gr7 gr12 |
| Các loại sườn khác | Vòng phích khớp, vòng phích phẳng, vòng phích mù, vòng phích vuông, vòng phích RTJ, vòng phích hàn cổ dài, vòng phích giảm, vòng phích Nipo, vòng phích sợi, vòng phích lỗ, vòng phích mở rộng,Phân dây hàn ổ cắm, High Hub Blinds Flanges, Forged Flanges, Slip On Flanges vv |
Vật liệu:
Vành đai trượt Titanium chủ yếu được làm từ Titanium lớp 2 (Ti Gr 2) hoặc Titanium lớp 5 (Ti-6Al-4V), cung cấp khả năng chống ăn mòn vượt trội và độ bền cao.Lớp 2 là loại titan tinh khiết được sử dụng rộng rãi nhất trong thương mại, được biết đến với khả năng chống ăn mòn, hàn và sức mạnh tuyệt vời của nó, trong khi lớp 5 (Ti-6Al-4V) là một hợp kim cung cấp độ bền và khả năng chịu mệt mỏi cao hơn,thích hợp cho các ứng dụng có nhu cầu cao.
Thiết kế:
Kháng ăn mòn:
Titanium được biết đến với khả năng chống ăn mòn vượt trội đối với nhiều môi trường ăn mòn, bao gồm nước mặn, axit và hóa chất.Điều này làm cho nó đặc biệt có giá trị trong các ngành công nghiệp nơi ăn mòn có thể ảnh hưởng đáng kể đến tính toàn vẹn và hiệu suất của hệ thống đường ống.
Trọng lượng nhẹ:
Titanium nhẹ hơn nhiều so với thép và các kim loại khác thường được sử dụng trong vòm, giúp nó dễ dàng xử lý, vận chuyển và lắp đặt hơn, đặc biệt là trong các hệ thống đòi hỏi một lượng lớn đường ống.
Kháng nhiệt và áp suất:
Titanium có hiệu suất tuyệt vời trong một loạt các nhiệt độ và áp suất hoạt động.làm cho chúng lý tưởng cho cả hệ thống áp suất cao và nhiệt độ cao.
Kích thước và dung sai:
Tiêu chuẩn ASME B16.5 xác định các yêu cầu kích thước chính xác cho các vòm, đảm bảo chúng đáp ứng các tiêu chuẩn tương thích và hiệu suất.Các thông số kỹ thuật này đảm bảo lắp đặt đúng với các thành phần khác, chẳng hạn như đường ống, bu lông và vỏ.
Các gói Titanium Slip On Flange
Phòng ngừa rỉ sét
|
ASTM B265
|
Fe max | Tối đa | N max | C tối đa | H tối đa | Pd | Al | V | Mo. | Ni | Long'n | Rp 0.2 | Rm |
| Không. | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | % | MPa | MPa |
| Mức 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | / | / | 20 | 275-450 | 345-480 |
| Lớp 5 | 0.4 | 0.2 | 0.05 | 0.1 | 0.015 | / | 5.5-6.7 | / | / | 10 | 800-1100 | 890-1400 | |
| Lớp 7 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | 012-025 | / | / | / | / | 20 | 275-450** | 345 |
| Lớp 12 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | 0.3 | 0.8 | 25 | 414-460 | 499-600 |
Cài đặt hiệu quả về chi phí:
Thiết kế trượt giảm sự phức tạp và chi phí lắp đặt, so với các loại sườn phức tạp hơn như sườn cổ hàn.và hàn được thực hiện trên bên trong và bên ngoài của mép để đảm bảo nó.
Tăng độ bền và tuổi thọ:
Tính bền chống ăn mòn vốn có của Titanium đảm bảo rằng các miếng vòm này cung cấp hiệu suất lâu dài trong môi trường khắc nghiệt,dẫn đến yêu cầu bảo trì ít hơn và tuổi thọ dịch vụ lâu hơn của hệ thống đường ống.
Giảm cân:
So với thép hoặc thép không gỉ, thép titan nhẹ hơn đáng kể,làm cho việc xử lý dễ dàng hơn và giảm trọng lượng tổng thể của hệ thống đường ống.
An toàn được cải thiện:
Với khả năng phục hồi của titan chống lại nứt, hố và ăn mòn, việc sử dụng các vòm trượt titan tăng cường an toàn tổng thể của hệ thống,đặc biệt là trong các ngành công nghiệp quan trọng như chế biến hóa chất và năng lượng hạt nhân.
Sự đa dạng:
Vòng kẹp trượt bằng titan rất linh hoạt và có thể được sử dụng trong nhiều ngành công nghiệp, bao gồm:
Ngành hóa học và hóa dầu:
Vòng kẹp trượt bằng titan thường được sử dụng trong các lò phản ứng hóa học, hệ thống đường ống và tàu lưu trữ để vận chuyển chất lỏng và khí ăn mòn.Khả năng chống lại các hóa chất như axit sulfuric, axit hydrochloric, và clo làm cho chúng lý tưởng cho các ứng dụng này.
Hệ thống biển:
Trong các hệ thống ngoài khơi và biển, ăn mòn nước biển là một thách thức đáng kể.và các nền tảng dầu ngoài khơi, nơi khả năng chống nước mặn và các yếu tố ăn mòn khác là rất quan trọng.
Không gian và Hàng không:
Hệ thống hàng không vũ trụ đòi hỏi các thành phần có thể xử lý các điều kiện áp suất và nhiệt độ cực đoan trong khi vẫn nhẹ.và hệ thống xả, nơi cả giảm cân và sức mạnh đều quan trọng.
Năng lượng hạt nhân và năng lượng công nghiệp:
Các nhà máy điện sử dụng các miếng kẹp trượt bằng titan trong các hệ thống đường ống chịu nhiệt độ cao, áp suất và hóa chất hung hăng.Độ bền và hiệu suất của chúng làm cho chúng phù hợp với hệ thống làm mát, bộ trao đổi nhiệt và các thành phần khác trong sản xuất năng lượng.
chế biến thực phẩm và đồ uống:
Vòng kẹp titan không phản ứng được sử dụng trong các hệ thống sản xuất thực phẩm và đồ uống, đảm bảo rằng không có ô nhiễm xảy ra trong quá trình chế biến các sản phẩm nhạy cảm như sữa, đồ uống,hoặc thuốc.
