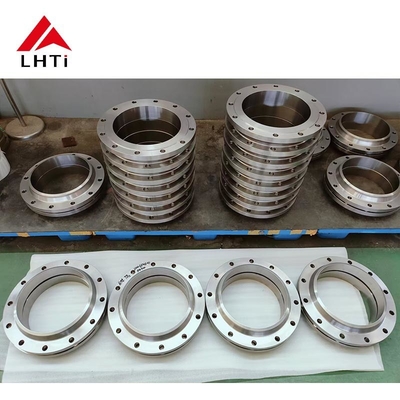

Đưa ra sản phẩm của ASME B16.5 Titanium Slip On Flange

Các miếng kẹp trượt bằng titan, phù hợp với tiêu chuẩn ASME B16.5 và được làm từ hợp kim titan hạng 2, đóng một vai trò quan trọng trong ngành dầu khí.Những miếng lót với mặt nâng được thiết kế để đảm bảo kết nối an toàn và không rò rỉ trong đường ống và thiết bị chịu áp suất cao và môi trường ăn mònBài báo này xem xét các thông số kỹ thuật, đặc điểm và ứng dụng của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng,nhấn mạnh tầm quan trọng của chúng trong việc nâng cao hiệu quả hoạt động và độ tin cậy trong lĩnh vực dầu khí.

Ngành công nghiệp dầu khí phụ thuộc rất nhiều vào các thành phần mạnh mẽ và bền để duy trì tính toàn vẹn của hệ thống và thiết bị đường ống.Vòng kẹp trượt bằng titan được ưa thích vì khả năng chống ăn mòn và tính chất cơ học đặc biệt của chúng, làm cho chúng phù hợp với các ứng dụng đòi hỏi trong các nền tảng ngoài khơi, nhà máy lọc dầu và nhà máy chế biến hóa chất.và các thuộc tính hiệu suất của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng, chi tiết vai trò của họ trong việc giải quyết các thách thức liên quan đến vận chuyển chất lỏng, nhiệt độ cao,và môi trường gây hấn gặp phải trong các hoạt động dầu khí.

Các miếng kẹp trượt bằng titan, phù hợp với tiêu chuẩn ASME B16.5 và được làm từ hợp kim titan hạng 2, đóng một vai trò quan trọng trong ngành dầu khí.Những miếng lót với mặt nâng được thiết kế để đảm bảo kết nối an toàn và không rò rỉ trong đường ống và thiết bị chịu áp suất cao và môi trường ăn mònBài báo này xem xét các thông số kỹ thuật, đặc điểm và ứng dụng của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng,nhấn mạnh tầm quan trọng của chúng trong việc nâng cao hiệu quả hoạt động và độ tin cậy trong lĩnh vực dầu khí.

Ngành công nghiệp dầu khí phụ thuộc rất nhiều vào các thành phần mạnh mẽ và bền để duy trì tính toàn vẹn của hệ thống và thiết bị đường ống.Vòng kẹp trượt bằng titan được ưa thích vì khả năng chống ăn mòn và tính chất cơ học đặc biệt của chúng, làm cho chúng phù hợp với các ứng dụng đòi hỏi trong các nền tảng ngoài khơi, nhà máy lọc dầu và nhà máy chế biến hóa chất.và các thuộc tính hiệu suất của ASME B16.5 lớp 2 lớp 150 titanium trượt trên vòm với mặt nâng, chi tiết vai trò của họ trong việc giải quyết các thách thức liên quan đến vận chuyển chất lỏng, nhiệt độ cao,và môi trường gây hấn gặp phải trong các hoạt động dầu khí.

Các miếng kẹp trượt bằng titan ASME B16.5 thường có sẵn trong các loại titan và hợp kim titan khác nhau.bao gồm chống ăn mòn, tính chất cơ học và tính toán chi phí.

1. Titanium tinh khiết thương mại:

   • Mức độ 2 (UNS R50400): Đây là lớp titan được sử dụng rộng rãi nhất do khả năng chống ăn mòn, có thể hình thành và hàn tuyệt vời.Nó phù hợp với một loạt các ứng dụng công nghiệp, nơi yêu cầu độ bền vừa phải và khả năng chống ăn mòn tốt.

2. Các hợp kim titan:

   • Thể loại 5 (Ti-6Al-4V, UNS R56400): Đây là hợp kim titan được sử dụng phổ biến nhất, được biết đến với độ bền cao, tính chất nhẹ và khả năng chống ăn mòn tuyệt vời.hải sản, và các ngành công nghiệp chế biến hóa chất.
   • Mức độ 7 (UNS R52400): Được biết đến với khả năng hàn tuyệt vời và khả năng chống ăn mòn trong môi trường giảm và oxy hóa nhẹ, titan lớp 7 thường được sử dụng trong thiết bị chế biến hóa học.
   • Thể loại 12 (UNS R53400): Hợp kim titan này cung cấp khả năng chống ăn mòn tuyệt vời trong môi trường oxy hóa cao và phù hợp với chế biến hóa học và các ứng dụng biển.
   • Mức độ 23 (Ti-6Al-4V ELI, UNS R56401): Tương tự như lớp 5, nhưng có hàm lượng interstitial (ELI) cực thấp,Hợp kim titan lớp 23 được sử dụng trong các ứng dụng y tế và hàng không vũ trụ, nơi yêu cầu khả năng tương thích sinh học và độ bền cao.

Nhiệt độThông số kỹ thuật cho ASME B16.5 Titanium Slip On Flange

Thông số kỹ thuật cho ASME B16.5 lớp 300 Titanium Slip On Flange

Chiếc kệ slide-on bằng titan ANSI B16.5 là một loại kệ được thiết kế để đáp ứng tiêu chuẩn ANSI B16.5, bao gồm các kệ và phụ kiện kệ cho các kích thước ống từ 1/2 inch đến 24 inch.Slip-On Flange (SO flange) là một loại flange phổ biến nơi ống được trượt vào vòm và hàn ở cả bên trong và bên ngoàiKhi được làm từ titan, các miếng kẹp này mang lại nhiều lợi thế, đặc biệt là trong các ứng dụng ăn mòn hoặc hiệu suất cao.

Dưới đây là các tính năng chính của ANSI B16.5 Titanium Slip-On Flange:

1. Thành phần vật liệu

• Titanium Grades: Thông thường được sản xuất từ Titanium Grade 2 (titanium tinh khiết thương mại) hoặc Titanium Grade 5 (Ti-6Al-4V hợp kim).
  • Titanium lớp 2: Có khả năng chống ăn mòn tuyệt vời và thường được sử dụng trong chế biến hóa chất, biển và các môi trường đòi hỏi khác.
  • Titanium lớp 5: Một hợp kim titan với nhôm và vanadi, cung cấp độ bền cao hơn, làm cho nó phù hợp với các ứng dụng hàng không vũ trụ và công nghiệp.
• Chống ăn mòn: Titanium rất chống ăn mòn từ một loạt các chất hung hăng, chẳng hạn như nước biển, axit, kiềm và clorua.Đây là một lợi ích đáng kể trong các ứng dụng mà các vật liệu khác có thể thất bại do ăn mòn.

2Thiết kế và cấu trúc

• Thiết kế trượt: Vành trượt được thiết kế để dễ dàng lắp đặt bằng cách trượt ống vào vành. Vành trượt sau đó được hàn cả bên trong và bên ngoài để đảm bảo ống.Thiết kế này làm cho việc lắp đặt tương đối đơn giản và chi phí hiệu quả.
• Các lỗ và trung tâm của bu lông: Thông số kỹ thuật ANSI B16.5 bao gồm các lỗ và kích thước bu lông tiêu chuẩn để đảm bảo tương thích với các thành phần khác trong hệ thống đường ống.Các lỗ được đặt theo đường kính vòng tròn cuộn tiêu chuẩn (BCD), đảm bảo kết nối đáng tin cậy.
• Mặt nâng (RF) hoặc mặt phẳng (FF): Thông thường, sườn vòm trượt đi kèm với mặt nâng để cung cấp bề mặt niêm phong tốt hơn khi kết hợp với miếng dán.Mặt nâng giúp đạt được một con dấu chống rò rỉ dưới áp lực.

3. Đánh giá áp suất và nhiệt độ

• Đánh giá áp suất: Tiêu chuẩn ANSI B16.5 xác định các chỉ số áp suất cho các vòm dựa trên kích thước và vật liệu của chúng.300#, 600 #, và 1500 #, tùy thuộc vào thiết kế cụ thể và chất lượng vật liệu.
• Chống nhiệt: Titanium được biết đến với khả năng chịu được nhiệt độ cao.trong khi Titanium lớp 5 có thể hoạt động ở nhiệt độ lên đến 500 °C (932 °F)Điều này làm cho các vòm trượt bằng titan lý tưởng cho các hệ thống nhiệt độ cao trong sản xuất điện, chế biến hóa chất và hàng không vũ trụ.

4. Trọng lượng nhẹ và sức mạnh cao

• Giảm trọng lượng: Titanium nhẹ hơn đáng kể so với nhiều kim loại khác, chẳng hạn như thép không gỉ hoặc thép cacbon.làm cho nó dễ xử lý và vận chuyển hơn, đặc biệt là trong các thiết bị quy mô lớn hoặc các dự án ngoài khơi.
• Tỷ lệ sức mạnh-trọng lượng cao: Titanium có tỷ lệ sức mạnh-trọng lượng tuyệt vời, có nghĩa là ngay cả với trọng lượng thấp hơn,Titanium vẫn có thể cung cấp sức mạnh và hỗ trợ đặc biệt cho các hệ thống áp suất.

5. Sức bền và tuổi thọ

• Kháng ăn mòn: Kháng ăn mòn của titan trong môi trường hung hăng, bao gồm nước biển, axit và clorua,đảm bảo tuổi thọ lâu dài trong các ứng dụng như chế biến hóa chất và hệ thống hàng hải.
• Chống mài mòn: Chống xói mòn, hố hóa và mài mòn của titan làm cho các miếng vòm này đặc biệt hữu ích trong điều kiện mài mòn hoặc khắc nghiệt, nơi các vật liệu khác có thể xuống cấp nhanh chóng.

6. Dễ dàng lắp đặt và bảo trì

• Thiết kế trượt để lắp đặt nhanh: Vành trượt cho phép lắp đặt nhanh chóng và dễ dàng, vì nó chỉ đơn giản trượt lên ống trước khi hàn.Điều này làm giảm thời gian lao động và làm cho nó một lựa chọn hiệu quả về chi phí cho nhiều ứng dụng.
• Bảo trì tối thiểu: Một khi được lắp đặt, vòm trượt titan là bảo trì thấp do khả năng chống ăn mòn và mòn vốn có của vật liệu.Điều này giúp giảm thời gian ngừng hoạt động và chi phí bảo trì.

7- Tương thích với Gaskets và Bolts

• Kích thước tiêu chuẩn: Theo tiêu chuẩn ANSI B16.5, Slip-On Flange có kích thước tiêu chuẩn, bao gồm mô hình lỗ bu lông và khoảng cách giữa trung tâm,đảm bảo khả năng tương thích với các miếng kẹp và các thành phần đường ống khácĐiều này cho phép tích hợp dễ dàng vào các hệ thống đường ống hiện có.
• Niêm phong chống rò rỉ: Khi kết hợp với một miếng đệm phù hợp, miếng kẹp trượt bằng titan có thể cung cấp một niêm phong chống rò rỉ mạnh mẽ ngay cả dưới áp suất cao.Thiết kế mặt nâng cao tiếp tục cải thiện hiệu suất niêm phong.

8- Khả năng hàn tuyệt vời

• Khả năng hàn: Titanium có khả năng hàn cao, và ANSI B16.5 Titanium Slip-On Flanges được thiết kế để hàn dễ dàng, đảm bảo kết nối chặt chẽ giữa ống và sườn.Các dây hàn cũng chống ăn mòn, đảm bảo độ tin cậy lâu dài.
• Các dây hàn chống ăn mòn: Độ chống ăn mòn của titanium kéo dài đến các khớp hàn, đảm bảo rằng kết nối vẫn an toàn và không rò rỉ theo thời gian.

9. Đa năng và Ứng dụng

• Xử lý hóa học: Các miếng kẹp trượt bằng titan là lý tưởng cho các hệ thống hóa học, nơi cần phải chống lại các hóa chất, axit và dung môi hung hăng.
• Địa biển và ngoài khơi: Hiệu suất tuyệt vời của titan trong nước biển làm cho các vòm này lý tưởng cho các ứng dụng trên biển, chẳng hạn như các nền tảng dầu khí ngoài khơi, nhà máy khử muối và đóng tàu.
• Hàng không vũ trụ: Do độ bền và trọng lượng thấp, vòm trượt titan được sử dụng trong hệ thống nhiên liệu máy bay, hệ thống thủy lực và các ứng dụng hàng không vũ trụ khác.
• Sản xuất điện: Những miếng kẹp này được sử dụng trong các ứng dụng áp suất cao và nhiệt độ cao, chẳng hạn như bộ trao đổi nhiệt, tuabin hơi nước và các thành phần quan trọng khác trong các nhà máy điện.
• Công nghiệp dược phẩm và thực phẩm: Tính không phản ứng của titanium làm cho nó phù hợp để sử dụng trong các hệ thống đường ống vệ sinh trong ngành công nghiệp dược phẩm và thực phẩm,nơi vệ sinh và hoạt động không bị ô nhiễm là quan trọng nhất.

Ưu điểm của ANSI B16.5 Titanium Slip-On Flange

• Chống ăn mòn: Titanium có khả năng chống ăn mòn vượt trội trong môi trường khắc nghiệt, chẳng hạn như nước biển, hóa chất axit và chất lỏng nhiệt độ cao.
• Trọng lượng nhẹ: Trọng lượng thấp hơn so với các miếng kẹp được làm từ các vật liệu khác như thép, giúp xử lý, vận chuyển và lắp đặt dễ dàng hơn.
• Độ bền: Chống mòn, xói mòn và ăn mòn rất tốt, đảm bảo tuổi thọ dài với bảo trì tối thiểu.
• Độ bền cao: Cung cấp kết nối đáng tin cậy trong các hệ thống áp suất cao và nhiệt độ cao.
• Thiết lập hiệu quả về chi phí: Thiết kế trượt cho phép lắp đặt nhanh hơn, kinh tế hơn so với các loại vảy khác.
• Khả năng hàn: Dễ dàng hàn, cung cấp một kết nối mạnh mẽ và bền với hệ thống đường ống.

Ứng dụng

Chiếc vòm trượt bằng titan ANSI B16.5 được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

• Xử lý hóa học: Đối với các đường ống xử lý hóa chất và axit hung hăng.
• Hàng hải: Ứng dụng nước biển, bao gồm các giàn khoan dầu ngoài khơi và nhà máy khử muối.
• Không gian: nhiên liệu, thủy lực và các hệ thống quan trọng khác trong các ứng dụng không gian.
• Sản xuất điện: Trong hệ thống đường ống áp suất cao và nhiệt độ cao.
• Thực phẩm & đồ uống, dược phẩm: Các ứng dụng vệ sinh nơi các vật liệu không phản ứng, dễ làm sạch là điều cần thiết.

Kết luận

ANSI B16.5 Titanium Slip-On Flange cung cấp một sự kết hợp của sức mạnh, trọng lượng nhẹ, chống ăn mòn, và dễ dàng lắp đặt, làm cho nó lý tưởng cho các ứng dụng trong chế biến hóa chất, biển,hàng không vũ trụThiết kế Slip-On cho phép lắp đặt nhanh hơn, hiệu quả hơn về chi phí, và vật liệu titan đảm bảo độ bền và tuổi thọ đặc biệt,ngay cả trong môi trường khó khănCho dù phải đối phó với nhiệt độ cao, chất ăn mòn hoặc áp suất đòi hỏi, các miếng kẹp này cung cấp một giải pháp đáng tin cậy và lâu dài.

Các gói Titanium Slip On Flange

Phòng ngừa rỉ sét

• VCI (Volatile Corrosion Inhibitor) Bao bì: Các miếng miếng titan được bọc trong giấy VCI để ngăn ngừa sự ăn mòn bề mặt trong quá trình vận chuyển.Vật liệu này giải phóng một loại hơi hóa học tạo thành một lớp bảo vệ trên bề mặt kim loại.
• Lớp phủ mỡ hoặc dầu: Một lớp mỡ hoặc dầu nhẹ có thể được áp dụng để bảo vệ bề mặt vòm, đặc biệt là khi vận chuyển qua khoảng cách dài hoặc lưu trữ trong thời gian dài.

Sự bảo vệ về thể chất

• Bubble Wrap hoặc Foam: Mỗi miếng lót thường được bọc trong vỏ bong bóng hoặc được bao quanh bởi bọt để chống va chạm trong quá trình vận chuyển.
• Máy tách bìa: Khi nhiều miếng kẹp được đóng gói trong một hộp, các miếng tách bìa được sử dụng để ngăn chúng chạm vào nhau và có khả năng cào hoặc làm hỏng nhau.

Bao bì bên ngoài chắc chắn

• Hộp gỗ hoặc hộp gỗ dán: Các miếng vòm titan thường được vận chuyển trong các thùng gỗ hoặc hộp gỗ dán, cung cấp sự bảo vệ vững chắc chống lại thiệt hại cơ học và có thể xếp chồng lên nhau,tạo điều kiện xử lý dễ dàng và an toàn hơn.
• Pallet hóa: Đối với các đơn đặt hàng lớn, các miếng kẹp có thể được nhựa. Mỗi pallet thường được bọc lại để bảo vệ các hộp hoặc thùng trong quá trình xử lý và vận chuyển.

Ống chống nước

• Bảng nhựa: Các thùng hoặc hộp bên ngoài thường được phủ bằng tấm nhựa dày để bảo vệ chống ẩm, đặc biệt là trong môi trường ẩm ướt hoặc ẩm.

Nhãn nhãn và tài liệu

• Nhãn hiệu rõ ràng: Mỗi gói được dán nhãn rõ ràng với hướng dẫn xử lý, số bộ phận và chi tiết điểm đến để đảm bảo xử lý đúng cách và để dễ dàng theo dõi.
•
• Tài liệu đảm bảo chất lượng: Giấy chứng nhận chất lượng, báo cáo thử nghiệm vật liệu,và chứng chỉ tuân thủ thường được bao gồm trong bao bì hoặc được cung cấp riêng biệt để đảm bảo khả năng truy xuất lại và tuân thủ các tiêu chuẩn ngành.
