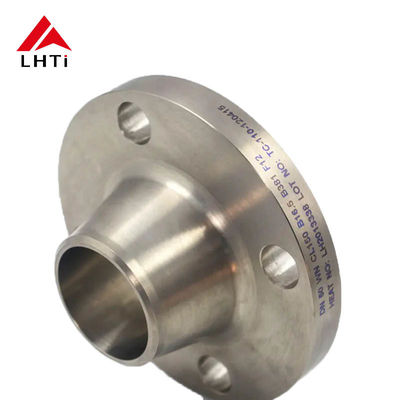

Lớp 150 ASME B16.5 Titanium Gr2 Gr5 Gr7 Weld Neck Flanges Raised Face RF Cho các ứng dụng đường ống

Lớp 150 ASME B16.5 Titanium Gr2 Gr5 Gr7 Weld Neck Flanges Raised Face RF Cho các ứng dụng đường ống

1. ASME B16.5 Vòng niềng titan

ASME B16.5 là một tiêu chuẩn được công nhận rộng rãi được phát triển bởi Hiệp hội kỹ sư cơ khí Mỹ (ASME) cho các miếng lót và phụ kiện lót.Tiêu chuẩn này bao gồm các vòm cho kích thước 1/2 inch đến 24 inch và áp suất từ 150 đến 2500 psiCác miếng kẹp titan được sản xuất theo ASME B16.5 được sử dụng trong các ứng dụng mà khả năng chống ăn mòn, sức mạnh và tính chất nhẹ của titan là điều cần thiết.

2.Thông số kỹ thuật cho lớp 150 Titanium Weld Neck Flange

Các thông số kỹ thuật:

3Ưu điểm của việc sử dụng các vảy titanium

Mối liên kết vững chắc và đáng tin cậy

• Sức mạnh tăng cường: Thiết kế của một sợi dây chuyền cổ hàn, với cổ cong của nó dần dần chuyển sang ống, cung cấp một kết nối mạnh mẽ, liền mạch.Việc thu nhỏ này làm giảm thiểu nồng độ căng thẳng tại khớp nối và đảm bảo chuyển đổi trơn tru của áp lực và căng thẳng từ ống sang vòm.
• Không có chất tăng căng thẳng: Do sự thu nhỏ liên tục từ cổ đến vòm, hàn ít dễ bị hình thành các chất tăng căng thẳng, làm giảm nguy cơ thất bại dưới áp suất.

Tăng khả năng chống rò rỉ

• Chuyển đổi mượt mà: Chuyển đổi dần dần của sườn cổ hàn đảm bảo một lỗ bên trong mượt mà, giảm thiểu nhiễu loạn và giảm khả năng rò rỉ.Sự trơn tru này đặc biệt quan trọng trong các hệ thống áp suất cao hoặc nhiệt độ cao, nơi rò rỉ có thể có hậu quả nghiêm trọng về an toàn và hoạt động.
• Phân phối áp suất: Thiết kế cho phép phân phối áp suất tốt hơn, đặc biệt là trong các ứng dụng quan trọng nơi rò rỉ sẽ nguy hiểm hoặc tốn kém.

Dễ bảo trì

• Khả năng tái sử dụng: Các miếng kẹp cổ hàn có thể được tái sử dụng trong nhiều trường hợp vì miếng kẹp và ống được hàn với nhau theo cách có thể dễ dàng cắt và hàn lại nếu cần thiết.Điều này đặc biệt có giá trị trong các hệ thống mà việc tháo rời và lắp ráp lại có thể cần thiết trong nhiều năm.
• Ít khả năng thất bại: Do kết nối mạnh mẽ và khả năng chống mệt mỏi cao, các miếng kẹp cổ hàn thường có tuổi thọ dài hơn và đòi hỏi bảo trì ít thường xuyên hơn.

Sự linh hoạt trong ứng dụng

• Phân loại các chỉ số áp suất: Các miếng kẹp cổ hàn có các chỉ số áp suất khác nhau, làm cho chúng phù hợp với một loạt các ứng dụng, từ áp suất thấp đến hệ thống áp suất cao.
• Khả năng thích nghi với các kích thước và vật liệu khác nhau: Chúng có thể được sử dụng trong các hệ thống có kích thước và vật liệu ống khác nhau, làm cho chúng linh hoạt cho nhiều ứng dụng công nghiệp, bao gồm cả nhiệt độ cao,áp suất cao, và môi trường ăn mòn.
• Sự đa dạng của các tùy chọn hàn: Thiết kế của các dây chuyền hàn cổ cho phép các loại phương pháp hàn khác nhau, chẳng hạn như hàn butt hoặc hàn ổ cắm,tùy thuộc vào các yêu cầu cụ thể của ứng dụng.

Cải thiện độ bền trong môi trường khắc nghiệt

• Chống ăn mòn: Các miếng kẹp cổ hàn thường được sản xuất từ các vật liệu có khả năng chống ăn mòn cao (ví dụ: thép không gỉ, thép hợp kim hoặc lớp phủ chuyên dụng).Điều này làm cho chúng lý tưởng để sử dụng trong môi trường khắc nghiệt, bao gồm các nhà máy hóa chất, hệ thống hàng hải và đường ống dẫn dầu và khí đốt.
• Chống nhiệt độ và áp suất cao: Chúng có thể chịu được nhiệt độ hoạt động và áp suất cao mà không ảnh hưởng đến tính toàn vẹn cấu trúc,làm cho chúng phù hợp với các ứng dụng quan trọng trong các nhà máy điện, nhà máy lọc dầu, và các ngành công nghiệp khác nơi các điều kiện khắc nghiệt là phổ biến.

Giảm mệt mỏi và căng thẳng

• Đường chảy trơn tru: Thiết kế cong của sườn cổ hàn đảm bảo rằng căng thẳng và áp suất của ống được phân phối đồng đều, giảm nguy cơ mệt mỏi theo thời gian.Điều này làm cho dây chuyền hàn cổ lý tưởng cho các ứng dụng căng thẳng cao nơi rung động, giãn nở nhiệt, hoặc căng thẳng cơ học là một mối quan tâm.
• Loại bỏ nồng độ căng thẳng: Không giống như các miếng kẹp khác có thể có góc sắc nhọn hoặc chuyển đổi đột ngột, miếng kẹp cổ hàn loại bỏ các điểm tập trung căng thẳng,làm cho kết nối bền hơn dưới tải và điều kiện biến động.

Định hướng và phù hợp hơn

• Sự sắp xếp chính xác: Thiết kế của kệ cổ hàn đảm bảo rằng ống và kệ sắp xếp chính xác, dẫn đến hàn chính xác và mạnh hơn.Điều này làm giảm khả năng các vấn đề về sự sắp xếp trong quá trình lắp đặt và đảm bảo một con dấu tổng thể tốt hơn.

4. Các loại titan khác nhau

Các loại titan tinh khiết thương mại (CP)

Các loại titan tinh khiết thương mại là những loại có chứa một lượng tối thiểu các nguyên tố khác. Những loại này có khả năng chống ăn mòn tuyệt vời, nhưng độ bền của chúng thấp hơn các hợp kim titan.Chúng thường được sử dụng trong các ứng dụng mà khả năng chống ăn mòn là mối quan tâm chính

Mức độ 1 (CP-1):

• Thành phần: ~ 99,5% titan tinh khiết, với một lượng nhỏ oxy, sắt, carbon và các tạp chất khác.
• Tính chất: Chống ăn mòn tuyệt vời, độ dẻo dai cao và có thể hình thành.
• Ứng dụng: Môi trường biển, chế biến hóa chất và các ứng dụng đòi hỏi khả năng chống ăn mòn cao và độ bền thấp.

Mức độ 2 (CP-2):

• Thành phần: ~ 99,2% titan tinh khiết.
• Tính chất: Cung cấp sự cân bằng giữa khả năng chống ăn mòn và độ bền.
• Ứng dụng: Xử lý hóa học, hải sản và ứng dụng y tế. Nó cũng được sử dụng trong các bình áp suất, trao đổi nhiệt và bể trong môi trường hung hăng.

Mức độ 3 (CP-3):

• Thành phần: ~99% titan tinh khiết.
• Tính chất: Sức mạnh cao hơn lớp 2, nhưng vẫn có khả năng chống ăn mòn và có thể hình thành tốt.
• Ứng dụng: Xử lý hóa học và hóa dầu, các thành phần hàng không vũ trụ và các ứng dụng chống ăn mòn mạnh mẽ khác.

Mức độ 4 (CP-4):

• Thành phần: ~ 98,5% titan tinh khiết.
• Tính chất: Sức mạnh cao nhất trong số các loại titan tinh khiết thương mại, nhưng vẫn duy trì khả năng chống ăn mòn tuyệt vời.
• Ứng dụng: Ứng dụng cường độ cao như xử lý hàng hải, hàng không vũ trụ và hóa chất, nơi cả sức mạnh và khả năng chống ăn mòn đều được yêu cầu.

Các hợp kim titan

Hợp kim titan thường mạnh hơn titan tinh khiết thương mại và được sản xuất bằng cách thêm các nguyên tố hợp kim như nhôm, vanadi, molybden và các nguyên tố khác.Các hợp kim này được sử dụng trong các ứng dụng đòi hỏi nơi có độ bền cao hơn, chống mòn tốt hơn và các tính chất cơ học khác là cần thiết.

Nhóm 5 (Ti-6Al-4V):

• Thành phần: 90% titan, 6% nhôm, 4% vanadium.
• Tính chất: Đây là hợp kim titan được sử dụng phổ biến nhất do độ bền cao, khả năng chống ăn mòn tuyệt vời và khả năng hàn tốt.Nó có sức mạnh tốt hơn titan tinh khiết và giữ được khả năng hình thành tốt.
• Ứng dụng: Hàng không vũ trụ, ô tô, cấy ghép y tế (như thay thế khớp), và các ứng dụng trên biển.

Nhóm 9 (Ti-3Al-2.5V):

• Thành phần: 90,5% titan, 3% nhôm, 2,5% vanadium.
• Tính chất: Hợp kim này mạnh hơn titan tinh khiết và có khả năng hàn tốt. Nó được sử dụng trong các ứng dụng cần sự kết hợp giữa độ bền và khả năng chống ăn mòn,nhưng hợp kim nhẹ hơn và dẻo dai hơn lớp 5.
• Ứng dụng: Ứng dụng hàng không vũ trụ, ô tô và công nghiệp, bao gồm ống, khung và các thành phần bền cao.

Nhóm 12 (Ti-0,3Mo-0,8Ni):

• Thành phần: 88,3% titan, 0,3% molybden, 0,8% niken.
• Tính chất: Mức 12 cung cấp sự cân bằng giữa khả năng chống ăn mòn của titan tinh khiết và độ bền của hợp kim titan.Nó cũng có khả năng hàn tốt và đặc biệt chống lại môi trường hóa học hung hăng.
• Ứng dụng: Xử lý hóa học, sản xuất điện và môi trường biển, đặc biệt là nơi chống ăn mòn và căng thẳng là quan trọng.

Thể loại 23 (Ti-6Al-4V ELI):

• Thành phần: 90% titan, 6% nhôm, 4% vanadium (thêm thấp).
• Tính chất: Đây là một biến thể của lớp 5 với hàm lượng oxy thấp hơn và các tạp chất khác, cải thiện độ dẻo dai gãy và sức chịu mệt mỏi.Nó đặc biệt có lợi cho các ứng dụng đòi hỏi độ bền cao và các interstitials thấp.
• Ứng dụng: Cấy ghép y tế (như thay thế hông và đầu gối), hàng không vũ trụ và các ứng dụng công nghiệp hiệu suất cao.

Nhóm 7 (Ti-0,15Pd):

• Thành phần: 99% titan với 0,12-0,25% palladium.
• Tính chất: Lớp 7 kết hợp khả năng chống ăn mòn của Lớp 2 với khả năng chống ăn mòn tăng cường trong môi trường hung hăng, đặc biệt là trong axit.Việc thêm palladium làm cho nó chống lại sự ăn mòn căng thẳng hơn và cải thiện khả năng hàn của nó.
• Ứng dụng: Xử lý hóa học và hóa dầu, đặc biệt là trong axit clorua và môi trường ăn mòn khác.

Thể loại 11 (Ti-0,3Pd):

• Thành phần: 99% titan với 0,12-0,25% palladium.
• Tính chất: Tương tự như lớp 7 nhưng có hàm lượng palladium hơi khác nhau, cung cấp khả năng chống ăn mòn tuyệt vời và cải thiện khả năng hình thành.
• Ứng dụng: Được sử dụng trong môi trường hóa học nghiêm trọng, đặc biệt là trong sản xuất các sản phẩm clo-kiềm và các ngành công nghiệp khác, nơi khả năng chống ăn mòn là tối quan trọng.

5Ứng dụng

LHTi Titanium flange được thiết kế để chịu được nhiệt độ và áp suất cao, làm cho nó rất đáng tin cậy cho các ứng dụng khác nhau.Nó được làm bằng vật liệu Titanium chất lượng cao, chống ăn mòn và có độ bền caoĐiều trị bề mặt của sản phẩm bao gồm đánh bóng, phun cát, anodizing, và nhiều hơn nữa, làm cho nó bền và lâu dài.

Sản phẩm được cung cấp với số lượng đặt hàng tối thiểu là 1 miếng, và nó có sẵn ở mức giá từ $ 35 đến $ 125.Nó được đóng gói trong một gói gỗ để giao hàng an toàn và có thời gian giao hàng là 10 ngàyCác điều khoản thanh toán cho sản phẩm bao gồm T / T, L / C, và các tùy chọn khác.

LHTi Titanium flange phù hợp với các kịch bản ứng dụng khác nhau bao gồm:

• Đường ống dẫn: Sản phẩm được sử dụng trong các ứng dụng đường ống dẫn, bao gồm đường ống dẫn dầu và khí đốt, đường ống dẫn nước, v.v. Nó giúp kết nối các phần khác nhau của đường ống dẫn,đảm bảo lưu lượng chất lỏng trơn tru.
• Dầu mỏ: LHTi Titanium flange được sử dụng trong ngành công nghiệp dầu mỏ cho các ứng dụng khác nhau, bao gồm tinh chế, khoan và nhiều hơn nữa.Nó phù hợp để sử dụng trong môi trường nhiệt độ cao và áp suất cao, làm cho nó rất đáng tin cậy.
• Hóa chất: Sản phẩm được sử dụng trong ngành công nghiệp hóa chất cho các ứng dụng khác nhau, bao gồm chế biến, vận chuyển và nhiều hơn nữa.làm cho nó phù hợp để sử dụng trong môi trường ăn mòn.

LHTi Titanium flange rất đáng tin cậy và phù hợp với các ứng dụng khác nhau. Nó cung cấp độ bền và độ bền cao, làm cho nó trở thành một giải pháp hiệu quả về chi phí cho các ngành công nghiệp khác nhau.Với khả năng cung cấp 10000, sản phẩm có sẵn để đáp ứng nhu cầu của khách hàng khác nhau.
