| Tên thương hiệu: | LHTi,China |
| Số mẫu: | Vòng tùng Titanium |
| MOQ: | 100 cái |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/P, D/A, Western Union, T/T, , MoneyGram |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

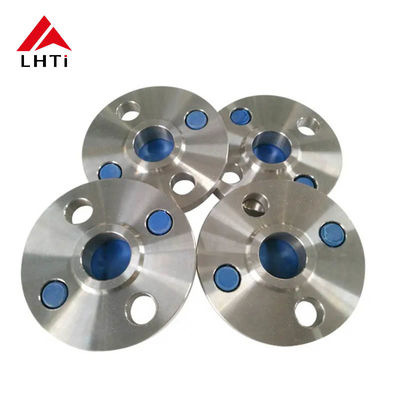

Lớp 5 Lớp 7 Phòng lắp dây chuyền hàn WNRF Mặt nâng Lớp lắp dây chuyền hàn ASME B16.5 Lớp 150 cho đường ống
Tiêu chuẩn ASME B16.5:
Phạm vi: ASME B16.5 bao gồm kích thước, độ khoan dung, vật liệu, đánh dấu và thử nghiệm cho các miếng lót ống và phụ kiện lót.
Lớp 150: Các miếng kẹp lớp 150 được thiết kế để chịu áp suất thấp hơn so với các lớp cao hơn như lớp 300 hoặc 600.Chúng được đánh giá cho áp suất lên đến 150 pound mỗi inch vuông (psi) ở nhiệt độ môi trường xung quanh.
Các loại titan:
Titanium lớp 5 (Ti-6Al-4V, Ti Gr5): Hợp kim titan lớp 5 là hợp kim của titan và nhôm. Nó cung cấp độ bền tuyệt vời, chống ăn mòn và chống nhiệt,làm cho nó phù hợp với hàng không vũ trụ, biển, và các ứng dụng chế biến hóa học.
Titanium lớp 7 (Ti Gr7): Như đã đề cập trước đây, titanium lớp 7 chứa palladium, làm tăng khả năng chống ăn mòn trong môi trường giảm và oxy hóa nhẹ.Nó thường được sử dụng trong chế biến hóa học và các ứng dụng biển.
Tính năng thiết kế:
Phân cổ hàn (WNRF): Phân cổ hàn có trục cong và được hàn vào một ống. Thiết kế này cung cấp một quá trình chuyển đổi mượt mà từ ống đến phân và giảm nồng độ căng thẳng.
Mặt nâng (RF): Mặt nâng cung cấp một bề mặt ghép đối với miếng đệm, giúp tạo ra một con dấu giữa miếng kẹp và ống hoặc thiết bị liền kề.
Ứng dụng:
Xử lý hóa học: Các miếng kẹp cổ hàn titan này phù hợp với các ngành công nghiệp chế biến hóa học, nơi khả năng chống hóa chất ăn mòn và nhiệt độ cao là rất quan trọng.
Hàng không vũ trụ: Titanium lớp 5 được sử dụng trong các ứng dụng hàng không vũ trụ do tỷ lệ sức mạnh-trọng lượng cao và khả năng chống nhiệt độ cao.
Động vật biển: Titanium lớp 7 là lý tưởng cho các ứng dụng trên biển, nơi khả năng chống ăn mòn với nước biển là điều cần thiết.
Chất lượng và tuân thủ:
Chứng chỉ vật liệu: Các nhà sản xuất cung cấp chứng chỉ vật liệu xác nhận sự tuân thủ các thông số kỹ thuật và tiêu chuẩn, đảm bảo chất lượng và khả năng truy xuất nguồn gốc của hợp kim titan được sử dụng.
Kiểm tra: Các miếng kẹp trải qua nhiều thử nghiệm khác nhau như thử nghiệm siêu âm (UT), thử nghiệm thủy tĩnh và kiểm tra kích thước để đảm bảo chúng đáp ứng các yêu cầu và tiêu chuẩn hiệu suất cụ thể.
Hợp kim titan được biết đến với khả năng chống ăn mòn tuyệt vời của chúng, đặc biệt là trong môi trường hung hăng như nước biển, clo và axit.làm cho chúng lý tưởng cho hàng không vũ trụ, chế biến hóa chất và ứng dụng ngoài khơi.
Các hợp kim titan phổ biến được sử dụng trong vòm bao gồm titan lớp 2 (titan tinh khiết thương mại) và titan lớp 5 (Ti-6Al-4V, một hợp kim với nhôm và vanadi để tăng cường độ bền).
Vành kim loại titan thường cung cấp khả năng chống ăn mòn trong môi trường mà thép không gỉ có thể thất bại hoặc yêu cầu vật liệu đắt tiền và nặng hơn.
| Yêu cầu hóa học | |||||||||||
| N | C | H | Fe | O | Al | V | Pd | Mo. | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bóng |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bóng |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bóng |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bóng |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bóng |
3. Tiêu chuẩn Ti-tan Weck Neck Flanges:
Giấy chứng nhận các miếng kẹp cổ Weck Titanium:
Giấy chứng nhận EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesNó được phát hành bởi nhà sản xuất và xác minh rằng vật liệu đáp ứng các tiêu chuẩn yêu cầu.
Giấy chứng nhận nguyên liệu:
Giấy chứng nhận này cung cấp chi tiết về nguyên liệu thô được sử dụng trong sản xuất các miếng kẹp titan. Nó bao gồm thông tin như nguồn gốc của nguyên liệu thô, thành phần của chúng,và bất kỳ kết quả thử nghiệm vật liệu áp dụngĐiều này đảm bảo khả năng theo dõi và kiểm soát chất lượng từ giai đoạn mua sắm vật liệu ban đầu.
100% phát hiện lỗi siêu âm:
Xét nghiệm siêu âm (UT) là một phương pháp thử nghiệm không phá hoại được sử dụng để phát hiện các khiếm khuyết bên trong và bề mặt trong các vòm titan.Một 100% phủ UT có nghĩa là tất cả các vảy phải trải qua kiểm tra kỹ lưỡng để đảm bảo không có khiếm khuyết có thể ảnh hưởng đến tính toàn vẹn cấu trúc hoặc hiệu suất của chúng.
Xét nghiệm thủy tĩnh:
Thử nghiệm này liên quan đến việc áp suất vít titan bằng nước hoặc chất lỏng khác đến mức áp suất đã xác định trước.Nó đánh giá khả năng của sườn để chịu áp lực mà không bị rò rỉ hoặc biến dạng, đảm bảo nó đáp ứng các yêu cầu về áp suất và an toàn được chỉ định.
Báo cáo kiểm tra của bên thứ ba:
Báo cáo này được thực hiện bởi một cơ quan kiểm tra hoặc cơ quan bên thứ ba độc lập.xác nhận sự tuân thủ các tiêu chuẩn áp dụng, thông số kỹ thuật và yêu cầu của khách hàng.
4. Thông số kỹ thuật của ANSI B16.5 Class 150 Titanium Weld Neck Flange
| ANSI B16.5 Class 150 Titanium Weld Neck Flange | ||||||||||
| Tên. Kích thước |
Flange Dia. | Độ dày sườn | Trung tâm Dia, ở căn cứ. | Phụng vụ Face Dia. | Trung tâm Dia. tại Weld Point. | Không, không. của Các lỗ |
Dia. của Vít |
Địa. Bolt Circle |
Đau lắm Dia. |
Chiều dài Thông qua Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
5. Các loại Titanium:
Titanium lớp 5 (Ti-6Al-4V):
Thành phần: Titanium lớp 5 là hợp kim alpha-beta bao gồm 90% titan, 6% nhôm và 4% vanadium.Thành phần này cung cấp sự cân bằng của các tính chất làm cho nó hợp kim titan được sử dụng rộng rãi nhất.
Sức mạnh: Nó cung cấp tỷ lệ sức mạnh-trọng lượng tuyệt vời, làm cho nó phù hợp với các ứng dụng hàng không vũ trụ, hàng hải và công nghiệp, nơi sức mạnh trọng lượng nhẹ là rất quan trọng.
Kháng ăn mòn: Titanium lớp 5 có khả năng chống ăn mòn tốt, mặc dù không cao như titanium tinh khiết (Cấp 1). Nó vẫn có khả năng chống ăn mòn cao đối với hầu hết các môi trường.
Chống nhiệt độ: Nó duy trì tính chất của nó ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng trong tuabin khí, hệ thống xả và các môi trường nhiệt độ cao khác.
Ứng dụng: Các thành phần hàng không vũ trụ (các khung máy bay, động cơ phản lực), thiết bị hàng hải, cấy ghép y tế, các thành phần ô tô, thiết bị thể thao và máy móc công nghiệp.
Titanium lớp 7 (Ti-0,15Pd):
Thành phần: Titanium lớp 7 là một hợp kim titan với 0,15% palladium được thêm vào, tăng khả năng chống ăn mòn của nó.
Kháng ăn mòn: Titanium lớp 7 có khả năng chống ăn mòn cao trong môi trường giảm và oxy hóa nhẹ, bao gồm cả clorua.
Khả năng hàn: Nó cung cấp khả năng hàn tốt, làm cho nó phù hợp với các ứng dụng đòi hỏi phải chế tạo và lắp ráp.
Sức mạnh: Titanium lớp 7 có độ bền thấp hơn so với lớp 5, nhưng vẫn đủ cho nhiều ứng dụng.
Ứng dụng: Xử lý hóa học, khử muối, môi trường biển và các ứng dụng khác đòi hỏi khả năng chống ăn mòn cao hơn.Nó cũng được sử dụng trong cấy ghép y tế nơi khả năng tương thích sinh học và chống ăn mòn là quan trọng.
6. Thanh tra sợi dây hàn titanium
Kiểm tra trực quan (VT): Điều này liên quan đến việc kiểm tra bề mặt của hàn và sợi dây chuyền trực quan để phát hiện bất kỳ khiếm khuyết nào có thể nhìn thấy như vết nứt, độ xốp hoặc hồ sơ hàn không phù hợp.
Xét nghiệm siêu âm (UT): Kỹ thuật này sử dụng sóng âm tần số cao để phát hiện các khiếm khuyết bên trong vật liệu, chẳng hạn như lỗ hổng, sự bao gồm hoặc vết nứt.Nó đặc biệt hữu ích cho các phần dày hơn của hàn titan.
Xét nghiệm X quang (RT): Phương pháp này sử dụng tia X hoặc tia gamma để tạo ra hình ảnh về cấu trúc bên trong của hàn và miếng kẹp.Nó có hiệu quả để phát hiện các khiếm khuyết bên trong và đánh giá chất lượng hàn.
Kiểm tra hạt từ (MT): MT được sử dụng để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu sắt từ.phương pháp này có thể không áp dụng trừ khi có vật liệu từ tính gần đó hoặc lớp phủ có thể được từ tính.
Kiểm tra sắc tố thâm nhập / sắc tố thâm nhập (PT): PT liên quan đến việc áp dụng sắc tố thâm nhập lên bề mặt của hàn và sau đó loại bỏ chất nhuộm dư thừa để tiết lộ các khiếm khuyết làm vỡ bề mặt.Phương pháp này hữu ích để phát hiện các vết nứt nhỏ, độ xốp, và rò rỉ.
Kiểm tra dòng Eddy (ET): ET sử dụng cảm ứng điện từ để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong các vật liệu dẫn điện như titan.và biến đổi trong tính chất vật liệu.
Phát thải âm thanh (AE): AE liên quan đến việc theo dõi phát thải âm thanh từ vật liệu chịu căng thẳng để phát hiện những thay đổi chỉ ra các khiếm khuyết như nứt hoặc rò rỉ.Nó có thể được sử dụng cho cả hai hàn và kiểm tra vật liệu cơ bản.
