| Tên thương hiệu: | LHTi |
| Số mẫu: | Bích hàn dài titan |
| MOQ: | 100 cái |
| giá bán: | as per your requirement |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |

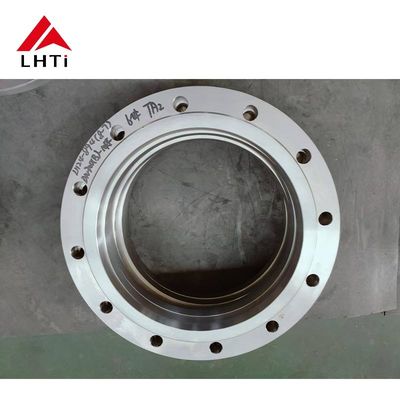

Titanium lớp 9 Long Weld Neck Flanges lớp 150 ASME: Các tính năng chính, ứng dụng và lợi thế
Titanium là một vật liệu linh hoạt và hiệu suất cao, thường được chọn vì tỷ lệ sức mạnh-trọng lượng tuyệt vời, khả năng chống ăn mòn và khả năng chịu nhiệt độ cao.Trong các ngành công nghiệp như hàng không vũ trụ, thủy sản, chế biến hóa học và sản xuất điện, Titanium lớp 9 là một sự lựa chọn phổ biến do tính chất độc đáo của nó.làm cho chúng phù hợp với các hệ thống đòi hỏi xử lý áp suất vừa phải.
Ở đây, chúng tôi sẽ khám phá các tính năng, ứng dụng và lợi thế của Titanium Grade 9 Long Weld Neck Flanges Class 150 ASME.
Titanium Grade 9, còn được gọi là Ti-3Al-2.5V, là một hợp kim bao gồm titan với 3% nhôm và 2,5% vanadi.cung cấp sự cân bằng sức mạnhSo với lớp 1 và lớp 2, Titanium lớp 9 có độ bền vượt trội,làm cho nó lý tưởng cho các ứng dụng nơi yêu cầu tính chất cơ học cao hơn mà không phải hy sinh khả năng chống ăn mòn.
Lớp 150 là một áp suất tiêu chuẩn được xác định bởi thông số kỹ thuật ASME B16.5 cho các vòm. Những vòm này được xác định cho áp suất tối đa 150 psi ở nhiệt độ môi trường,mặc dù áp suất sẽ giảm với nhiệt độ tăngCác vòm lớp 150 ASME được thiết kế để sử dụng trong các hệ thống áp suất vừa phải và thường được sử dụng trong các ứng dụng áp suất thấp như:
Hệ thống đường ống áp thấp
Hệ thống nước và hơi nước
Hệ thống chế biến hóa học
Long Weld Neck Flange được thiết kế với một cổ mở rộng cho phép các flange được hàn vào ống trên một chiều dài lớn hơn.
Giảm nồng độ căng thẳng: Chiếc cổ dài giúp phân phối căng thẳng đồng đều hơn trên toàn bộ sườn và kết nối ống, làm cho hệ thống ít dễ bị hỏng hơn.
Sự sắp xếp: Chiếc cổ dài giúp cho sợi dây chuyền phù hợp với đường ống dẫn, làm cho hàn dễ dàng và an toàn hơn.
Đồng hàn mạnh hơn: Chiếc cổ kéo dài cung cấp một khu vực hàn lớn hơn, góp phần vào một kết nối mạnh mẽ và bền hơn.
Những miếng kẹp này là lý tưởng cho các hệ thống mà kết nối phải chịu căng thẳng cơ học cao hơn và nơi sự sắp xếp là điều cần thiết.
Titanium lớp 9 Long Weld Neck Flanges lớp 150 là lý tưởng cho một số ngành công nghiệp quan trọng, nơi cần xử lý áp suất vừa phải,và các vật liệu phải chịu được ăn mòn và mệt mỏi trong điều kiện khó khănCác ứng dụng phổ biến bao gồm:
Hàng không vũ trụ: Trong các hệ thống hàng không vũ trụ, hợp kim titan thường được sử dụng cho sức mạnh và tính chất trọng lượng nhẹ của chúng.và hệ thống thủy lực khi cần dung nạp áp suất vừa phải và độ bền cao.
Xử lý hóa chất: Các nhà máy hóa chất thường xử lý chất lỏng ăn mòn và yêu cầu vật liệu có thể chịu được các hóa chất hung hăng.Titanium lớp 9 ′s chống ăn mòn tuyệt vời làm cho nó phù hợp để sử dụng trong lò phản ứng hóa học, đường ống, và bộ trao đổi nhiệt.
Hải quân: Tính chống ăn mòn bằng nước biển làm cho nó lý tưởng để sử dụng trong môi trường biển.và đường ống ngầm để đảm bảo kết nối đáng tin cậy và lâu dài trong môi trường khắc nghiệt.
Sản xuất điện: Trong các nhà máy điện, các miếng lót được sử dụng trong hệ thống đường ống xử lý nước, hơi nước và các chất lỏng khác dưới áp suất vừa phải.Sức mạnh và khả năng ăn mòn của titanium đảm bảo hoạt động đáng tin cậy trong các hệ thống liên quan đến điều kiện nhiệt độ và áp suất cao.
Thiết bị y tế: Sức mạnh, khả năng tương thích sinh học và khả năng chống ăn mòn của Titanium lớp 9 làm cho nó hữu ích trong các ứng dụng y tế, bao gồm cấy ghép và dụng cụ phẫu thuật,khi cần vật liệu bền và an toàn.
| Kích thước bằng inch | Kích thước bằng mm | Outer Dia. | Flange Thick. | Hub OD | Tiêu chuẩn đệm hàn | RF Dia. | Độ cao RF | PCD | Chiều dài trục | Số đệm | Kích thước Bolt UNC | Chiều dài chuông máy | RF Stud Length | Kích thước lỗ | Kích thước ISO Stud |
| A | B | C | D | E | F | G | H | ||||||||
| 1/2 | 15 | 90 | 9.6 | 30 | 21.3 | 34.9 | 2 | 60.3 | Theo yêu cầu | 4 | 1/2 | 50 | 55 | 5/8 | M14 |
| 3/4 | 20 | 100 | 11.2 | 38 | 26.7 | 42.9 | 2 | 69.9 | Theo yêu cầu | 4 | 1/2 | 50 | 65 | 5/8 | M14 |
| 1 | 25 | 110 | 12.7 | 49 | 33.4 | 50.8 | 2 | 79.4 | Theo yêu cầu | 4 | 1/2 | 55 | 65 | 5/8 | M14 |
| 1 1/4 | 32 | 115 | 14.3 | 59 | 42.2 | 63.5 | 2 | 88.9 | Theo yêu cầu | 4 | 1/2 | 55 | 70 | 5/8 | M14 |
| 1 1/2 | 40 | 125 | 15.9 | 65 | 48.3 | 73 | 2 | 98.4 | Theo yêu cầu | 4 | 1/2 | 65 | 70 | 5/8 | M14 |
| 2 | 50 | 150 | 17.5 | 78 | 60.3 | 92.1 | 2 | 120.7 | Theo yêu cầu | 4 | 5/8 | 70 | 85 | 3/4 | M16 |
| 2 1/2 | 65 | 180 | 20.7 | 90 | 73 | 104.8 | 2 | 139.7 | Theo yêu cầu | 4 | 5/8 | 75 | 90 | 3/4 | M16 |
| 3 | 80 | 190 | 22.3 | 108 | 88.9 | 127 | 2 | 152.4 | Theo yêu cầu | 4 | 5/8 | 75 | 90 | 3/4 | M16 |
| 3 1/2 | 90 | 215 | 22.3 | 122 | 101.6 | 139.7 | 2 | 177.8 | Theo yêu cầu | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 4 | 100 | 230 | 22.3 | 135 | 114.3 | 157.2 | 2 | 190.5 | Theo yêu cầu | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 5 | 125 | 255 | 22.3 | 164 | 141.3 | 185.7 | 2 | 215.9 | Theo yêu cầu | 8 | 3/4 | 85 | 95 | 7/8 | M20 |
| 6 | 150 | 280 | 23.9 | 192 | 168.3 | 215.9 | 2 | 241.3 | Theo yêu cầu | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 8 | 200 | 345 | 27 | 246 | 219.1 | 269.9 | 2 | 298.5 | Theo yêu cầu | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| 10 | 250 | 405 | 28.6 | 305 | 273 | 323.8 | 2 | 362 | Theo yêu cầu | 12 | 7/8 | 100 | 115 | 1 | M24 |
| 12 | 300 | 485 | 30.2 | 365 | 323.8 | 381 | 2 | 431.8 | Theo yêu cầu | 12 | 7/8 | 100 | 120 | 1 | M24 |
| 14 | 350 | 535 | 33.4 | 400 | 355.6 | 412.8 | 2 | 476.3 | Theo yêu cầu | 12 | 1 | 115 | 135 | 1 1/8 | M27 |
| 16 | 400 | 595 | 35 | 457 | 406.4 | 469.9 | 2 | 539.8 | Theo yêu cầu | 16 | 1 | 115 | 135 | 1 1/8 | M27 |
| 18 | 450 | 635 | 38.1 | 505 | 457.2 | 533.4 | 2 | 577.9 | Theo yêu cầu | 16 | 1 1/8 | 125 | 145 | 1 1/4 | M30 |
| 20 | 500 | 700 | 41.3 | 559 | 508 | 584.2 | 2 | 635 | Theo yêu cầu | 20 | 1 1/8 | 140 | 160 | 1 1/4 | M30 |
| 24 | 600 | 815 | 46.1 | 663 | 610 | 692.2 | 2 | 749.3 | Theo yêu cầu | 20 | 1 1/4 | 150 | 170 | 1 3/8 |
Sử dụng Titanium lớp 9 Long Weld Neck Flanges lớp 150 cung cấp một số lợi thế chính, đặc biệt là trong các ứng dụng đòi hỏi sự cân bằng của sức mạnh, chống ăn mòn,và đặc điểm trọng lượng nhẹ:
Sức mạnh vượt trội: Titanium lớp 9 cung cấp độ bền kéo và mệt mỏi cao hơn so với các loại titanium tinh khiết thương mại (như lớp 1 và lớp 2).Điều này làm cho nó phù hợp với các ứng dụng đòi hỏi nơi căng thẳng cơ học là một mối quan tâm.
Chống ăn mòn tuyệt vời: Titanium được biết đến với khả năng chống lại một loạt các môi trường ăn mòn, bao gồm nước biển, dung dịch axit và kiềm và một số hợp chất hóa học.Lớp 9 hoạt động tuyệt vời trong hóa chất khắc nghiệt, môi trường biển và hàng không vũ trụ.
Mất trọng lượng: Titanium là một vật liệu nhẹ, làm cho nó lý tưởng cho các ứng dụng mà việc tiết kiệm trọng lượng là quan trọng, chẳng hạn như trong ngành công nghiệp hàng không vũ trụ và hàng hải.Tỷ lệ sức mạnh cao đối với trọng lượng đảm bảo miếng lót có thể chịu được áp lực và tải cơ học mà không thêm trọng lượng quá mức vào hệ thống.
Thời gian sử dụng lâu dài: Kháng ăn mòn và sức mạnh của vòm Titanium Grade 9 góp phần kéo dài tuổi thọ, giảm nhu cầu bảo trì và thay thế theo thời gian.
Dễ dàng sản xuất: Titanium lớp 9 cung cấp khả năng hình thành và hàn tốt, giúp dễ dàng sản xuất và lắp đặt trong các hệ thống khác nhau, đặc biệt là khi cần hàn.
Chống nhiệt độ: Titanium lớp 9 có thể chịu được nhiệt độ cao mà không mất sức mạnh hoặc hiệu suất, làm cho nó phù hợp với các ứng dụng nhiệt độ trung bình đến cao.
Titanium lớp 9 Long Weld Neck Flanges lớp 150 ASME là một sự lựa chọn tuyệt vời cho các ngành công nghiệp đòi hỏi độ bền cao, khả năng chống ăn mòn và hiệu suất đáng tin cậy trong các hệ thống áp suất vừa phải.Xếp hạng ASME 150 đảm bảo rằng các miếng kẹp này phù hợp với các ứng dụng áp suất thấp đến trung bình, trong khi thiết kế cổ hàn dài đảm bảo sức mạnh cơ học vượt trội và sắp xếp tốt hơn trong quá trình lắp đặt.Với các ứng dụng từ hàng không vũ trụ và hàng hải đến chế biến hóa học và sản xuất điện, Tiến lớp 9 flanges cung cấp độ bền và hiệu suất vô song trong môi trường khó khăn.
Bằng cách chọn các miếng kẹp Titanium lớp 9 cho hệ thống ống dẫn của bạn, bạn đảm bảo độ tin cậy lâu dài, tăng cường an toàn và cải thiện hiệu quả hoạt động.
