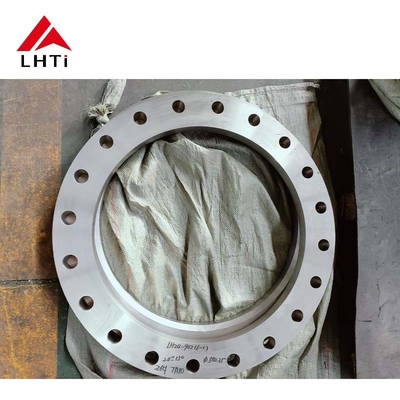

Mức độ 7 Mức độ 9 Titanium Weld Neck Flanges ASME B16.5 Class 150 Titanium Flange Raised Face Titanium cho các hệ thống công nghiệp

Mức độ 7 Mức độ 9 Titanium Weld Neck Flanges ASME B16.5 Class 150 Titanium Flange Raised Face Titanium cho các hệ thống công nghiệp

Tóm tắt

Titanium, với sự kết hợp độc đáo về sức mạnh, trọng lượng nhẹ và khả năng chống ăn mòn đặc biệt, là vật liệu được lựa chọn cho các ứng dụng đòi hỏi trong các hệ thống công nghiệp.Bài báo này khám phá các đặc điểm, tiêu chuẩn sản xuất và ứng dụng của lớp 7 và lớp 9 titanium dây chuyền dây chuyền hàn theo đặc điểm kỹ thuật ASME B16.5 lớp 150.Đặc biệt tập trung vào thiết kế mặt nâng cao của các miếng kẹp titan, nhấn mạnh những lợi thế của chúng trong các hệ thống công nghiệp, bao gồm chế biến hóa chất, hàng không vũ trụ, dầu khí và sản xuất điện.Chúng tôi xem xét những lợi ích và thách thức liên quan đến các hợp kim titan và sử dụng chúng trong các ứng dụng hiệu suất cao.

Lời giới thiệu

Flanges là các thành phần quan trọng trong việc kết nối hệ thống ống, van, máy bơm và các thiết bị khác trong các môi trường công nghiệp khác nhau.Titanium nổi bật với tính chất vượt trội của nó, đặc biệt là tỷ lệ sức mạnh cao so với trọng lượng, khả năng chống ăn mòn và khả năng chịu nhiệt độ và áp suất cao.Các hợp kim titan lớp 7 và lớp 9 thường được sử dụng trong sản xuất các miếng kẹp cổ hàn titan, đặc biệt là cho các hệ thống công nghiệp đòi hỏi độ tin cậy và độ bền trong môi trường khắc nghiệt.

Titanium lớp 7, còn được gọi là Ti-0.15Pd, chứa một lượng nhỏ palladium để cải thiện khả năng chống ăn mòn, làm cho nó lý tưởng cho các ứng dụng trong chế biến hóa học và môi trường biển.Titanium lớp 9, hoặc Ti-3Al-2.5V, là một hợp kim bao gồm nhôm và vanadi, làm tăng độ bền của nó trong khi vẫn giữ được khả năng chống ăn mòn tuyệt vời.

Hợp kim titan: lớp 7 và lớp 9

1. Titanium lớp 7 (Ti-0.15Pd): Hợp kim này chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn cao hơn, đặc biệt là trong môi trường giảm.Thêm palladium (Pd) cho titanium lớp 7 khả năng chống lại axit và các hóa chất hung hăng khác, làm cho nó phù hợp với chế biến hóa chất, ngành công nghiệp hóa dầu và môi trường nước biển.làm cho nó hiệu quả để sản xuất các thành phần hàn, chẳng hạn như các miếng kẹp cổ hàn bằng titan.

2. Titanium lớp 9 (Ti-3Al-2.5V): Titanium lớp 9, còn được gọi là Ti-3Al-2.5V, là một hợp kim cường độ cao hơn có chứa 3% nhôm và 2,5% vanadium.Thành phần này cung cấp một sự cải thiện đáng kể trong sức mạnh trong khi vẫn giữ được khả năng chống ăn mòn tuyệt vờiNó thường được sử dụng trong các ứng dụng đòi hỏi tỷ lệ sức mạnh-trọng lượng cao và khả năng chống môi trường ăn mòn.Sức mạnh của nó làm cho nó trở thành một vật liệu phù hợp cho các thành phần như dây chuyền hàn cổ, đặc biệt là trong các ngành công nghiệp như hàng không vũ trụ, ô tô và dầu khí.

Phân cổ hàn bằng titan

Vòng kẹp cổ hàn là một thiết kế kẹp phổ biến trong các hệ thống công nghiệp, đặc biệt là cho các ứng dụng áp suất cao.Chúng được đặc trưng bởi một cổ dài cung cấp một chuyển đổi mượt mà giữa sườn và ốngThắt cổ tăng cường sức mạnh và tính toàn vẹn của kết nối bằng cách giảm nồng độ căng thẳng, điều này rất quan trọng trong môi trường áp suất cao hoặc căng thẳng cao.

Vòng kẹp cổ hàn bằng titan thường được sản xuất bằng hợp kim titan lớp 7 và lớp 9 do sức mạnh, khả năng chống ăn mòn và hiệu suất vượt trội của chúng trong điều kiện khắc nghiệt.Các hợp kim này đặc biệt hiệu quả trong môi trường như nhà máy chế biến hóa chất, giàn khoan dầu ngoài khơi, và các ứng dụng hàng không vũ trụ, nơi các vật liệu tiếp xúc với các điều kiện khắc nghiệt như áp suất cao, nhiệt độ cực cao và hóa chất ăn mòn.

Các thông số kỹ thuật của ASME B16.5 lớp 150

ASME B16.5 là một tiêu chuẩn bao gồm các yêu cầu về thiết kế, vật liệu, kích thước và thử nghiệm cho các sườn ống và phụ kiện sườn.Danh hiệu lớp 150 chỉ định áp suất định giá cho các miếng kẹpTiêu chuẩn này đảm bảo rằng các miếng miếng miếng sợi hàn bằng titan được sản xuất theo các thông số kỹ thuật chính xác,với thử nghiệm nghiêm ngặt để đảm bảo độ tin cậy và an toàn của chúng trong các điều kiện áp suất được chỉ định.

Xếp hạng lớp 150 thường được sử dụng trong các ứng dụng áp suất trung bình, bao gồm hệ thống nước, hệ thống khí và quy trình hóa học.Các miếng kẹp titan được sản xuất theo tiêu chuẩn này đặc biệt có lợi cho các ngành công nghiệp, nơi có khả năng chống ăn mòn và độ bền cao là điều cần thiết, chẳng hạn như các lĩnh vực hóa học, dược phẩm và sản xuất điện.

Thiết kế khuôn mặt nâng cao

Các miếng kẹp cổ hàn bằng titan thường được sản xuất với thiết kế mặt nâng (RF), đó là loại mặt miếng kẹp phổ biến nhất trong các ứng dụng công nghiệp.Mặt nâng cung cấp một bề mặt tiếp xúc được nâng lên một chút trên vòng tròn bu lông, cho phép niêm phong tốt hơn và chống rò rỉ dưới áp suất.

Thiết kế mặt nâng cao đặc biệt có lợi trong các ứng dụng áp suất cao vì nó làm tăng áp suất định số của kết nối kẹp,đảm bảo một niêm phong chắc chắn hơn giữa miếng vòm và phần giao phốiThiết kế này là lý tưởng cho các hệ thống công nghiệp hoạt động trong môi trường mà rò rỉ có thể dẫn đến những nguy cơ an toàn đáng kể hoặc thất bại hoạt động.Mặt nâng cũng giúp phân phối tải trọng đồng đều hơn trên các con dấu, giảm khả năng hỏng vỏ.

Ứng dụng của sườn cổ hàn Titanium

1. Xử lý hóa học: Các miếng kẹp titan, đặc biệt là lớp 7 và lớp 9, được sử dụng rộng rãi trong các nhà máy hóa học do khả năng chống hóa chất ăn mòn và nhiệt độ cao.Chúng được sử dụng để kết nối các đường ống và tàu chở vật liệu nguy hiểm, đảm bảo tính toàn vẹn của hệ thống trong điều kiện khó khăn.

2. Hàng không: Hợp kim titan là lý tưởng cho các ứng dụng hàng không vũ trụ do tỷ lệ cường độ trọng lượng cao của chúng.và các thành phần quan trọng khác mà độ tin cậy và hiệu suất là quan trọng nhất.

3. Dầu và khí đốt: Các miếng kẹp titan rất quan trọng trong ngành công nghiệp dầu khí, đặc biệt là trong các hoạt động khoan ngoài khơi.Titanium® chống ăn mòn nước mặn và khả năng chịu áp suất cao làm cho nó trở thành vật liệu được lựa chọn cho các vòm trong đường ống ngầm, giàn khoan dầu và nhà máy lọc dầu.

4. Sản xuất năng lượng: Trong các nhà máy điện, sợi vít titan được sử dụng trong hệ thống hơi nước, bộ trao đổi nhiệt và tua-bin.kết hợp với khả năng chống ăn mòn tuyệt vời, làm cho chúng lý tưởng để duy trì tính toàn vẹn của hệ thống sản xuất điện.

Kết luận

Các miếng kẹp cổ hàn bằng titan được làm từ hợp kim titan lớp 7 và lớp 9, được sản xuất theo tiêu chuẩn ASME B16.5 lớp 150, cung cấp hiệu suất đặc biệt cho các hệ thống công nghiệp.Sự kết hợp của chúng với sức mạnh cao, trọng lượng nhẹ và khả năng chống ăn mòn xuất sắc làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như chế biến hóa chất, hàng không vũ trụ, dầu khí và sản xuất điện.Thiết kế mặt nâng đảm bảo một kết nối đáng tin cậy và an toàn, ngay cả trong điều kiện áp suất cao, góp phần vào độ bền và an toàn lâu dài của các hệ thống công nghiệp.Khi các ứng dụng công nghiệp tiếp tục yêu cầu các vật liệu có khả năng chịu được môi trường khắc nghiệt, các miếng kẹp cổ hàn titan sẽ đóng một vai trò ngày càng quan trọng trong việc đảm bảo tính toàn vẹn của hệ thống và hiệu quả hoạt động.

Mức độ 7 Mức độ 9 Titanium Weld Neck Flanges ASME B16.5 Class 150 Titanium Flange Raised Face Titanium cho các hệ thống công nghiệp

Tiêu chuẩn thông số kỹ thuật cho các vòm titan

ASTM B381 Vành kim loại Titanium

Ti rèn và mảng flange

Giấy chứng nhận thử nghiệm cho vòm ống titan:

Giấy chứng nhận thử nghiệm của nhà sản xuất (TC) theo EN 10204/3.1B:

• Giấy chứng nhận này cho thấy các miếng lót ống titan đã được thử nghiệm và xác minh theo EN 10204/3.1B.Chứng nhận 1B có nghĩa là vật liệu đã được nhà sản xuất thử nghiệm và kết quả thử nghiệm dựa trên kiểm tra và thử nghiệm của nhà sản xuất, được cung cấp cho người mua.

Giấy chứng nhận nguyên liệu:

• Tài liệu này xác nhận rằng các nguyên liệu thô được sử dụng để sản xuất các vòm ống titan đáp ứng các tính chất hóa học và cơ học cần thiết theo các tiêu chuẩn áp dụng,đảm bảo khả năng truy xuất nguồn gốc của vật liệu.

Báo cáo xét nghiệm X quang 100%:

• Báo cáo này xác nhận rằng các vòm ống titan đã được thực hiện chụp X quang 100% (kiểm tra tia X) để phát hiện bất kỳ khiếm khuyết bên trong nào, chẳng hạn như vết nứt, lỗ hổng hoặc bao gồm.Nó đảm bảo tính toàn vẹn cấu trúc và chất lượng của miếng kẹp.

Báo cáo kiểm tra của bên thứ ba:

• Báo cáo này được phát hành bởi một cơ quan kiểm tra bên thứ ba độc lập. Nó xác minh rằng các vòm đã được thử nghiệm và đáp ứng các thông số kỹ thuật và tiêu chuẩn yêu cầu.Kiểm tra của bên thứ ba thêm một lớp độ tin cậy và niềm tin cho người mua.

EN 10204 3.1 Giấy chứng nhận:

• Chứng chỉ EN 10204 3.1 cung cấp xác minh rằng sản phẩm đáp ứng các thông số kỹ thuật và các tính chất cơ học yêu cầu.Nó đảm bảo rằng các sản phẩm phù hợp với các tiêu chuẩn và quy định châu Âu có liên quan.

Yêu cầu bổ sung: NACE MR 01075:

• NACE MR 01075 là một tiêu chuẩn được xuất bản bởi Hiệp hội kỹ sư ăn mòn quốc gia, xác định các yêu cầu đối với vật liệu được sử dụng trong môi trường dịch vụ axit.Giấy chứng nhận này đảm bảo rằng các miếng lót ống titan phù hợp để sử dụng trong môi trường có hydrogen sulfide (H2S), nơi mà khả năng chống ăn mòn là rất quan trọng.

Giấy chứng nhận hàm lượng ferrite (nếu được yêu cầu):

• Một số ứng dụng có thể yêu cầu hàm lượng ferrite cụ thể để đảm bảo sự phù hợp của vật liệu cho các quy trình hoặc môi trường hàn nhất định.Giấy chứng nhận này đảm bảo hàm lượng ferrite phù hợp với các tiêu chuẩn yêu cầu.

Ứng dụng của Vòng niềng Titanium bao gồm:

Hàng không vũ trụ: Vòng kẹp titan được sử dụng rộng rãi trong ngành công nghiệp hàng không vũ trụ, đặc biệt là trong động cơ, khung máy bay và các hệ thống quan trọng khác do trọng lượng nhẹ, sức mạnh và khả năng chống ăn mòn.
Xử lý hóa học: Trong các nhà máy hóa học, vòm titan được sử dụng để kết nối lò phản ứng, bộ trao đổi nhiệt và hệ thống đường ống,vì chúng có thể chịu được nhiệt độ cao và môi trường ăn mòn hung hăng.
Sản xuất năng lượng: Vành kim loại titan được sử dụng trong lò phản ứng hạt nhân, nhà máy điện nhiệt, tuabin khí và các thiết bị khác do khả năng chống nhiệt độ cao và độ bền tuyệt vời.
Dầu và khí đốt: Trong khoan ngoài khơi, nhà máy lọc dầu và hệ thống đường ống, vòm titan là lý tưởng do khả năng chống ăn mòn nước mặn và độ bền ở nhiệt độ cao.
Ứng dụng y tế: Vòng kẹp titan được sử dụng trong các lĩnh vực y sinh, chẳng hạn như cấy ghép, đồ giả và thiết bị phẫu thuật, do khả năng tương thích sinh học và khả năng chống ăn mòn của chất lỏng cơ thể.


Tiêu chuẩn và thông số kỹ thuật chung cho các vòm titan bao gồm:

• Tiêu chuẩn: ASTM B381, ASME SB381
• Kích thước: 1/2 ′′ đến 18 ′′
• Đánh giá áp suất: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64
• Các loại mặt vòm: mặt phẳng (FF), mặt nâng (RF), khớp loại vòng (RTJ)
• Các loại vật liệu:
  • Titanium lớp 1 (CP Ti)
  • Titanium lớp 2 (CP Ti)
  • Titanium lớp 4 (Ti-0,25Pd)
  • Titanium lớp 5 (Ti-6Al-4V)
  • Titanium lớp 7 (Ti-0,15Pd)

Các loại vật liệu này cung cấp một loạt các tùy chọn dựa trên sức mạnh, khả năng chống ăn mòn và khả năng chống nhiệt, phục vụ nhu cầu đa dạng của các ngành công nghiệp khác nhau.do hiệu suất tuyệt vời của chúng trong điều kiện khắc nghiệt, đã trở thành các thành phần thiết yếu trong nhiều lĩnh vực. cho dù trong các hệ thống áp suất cao, cấy ghép y tế, hoặc khoan dầu ngoài khơi, vòm titan đáp ứng các yêu cầu hiệu suất khắt khe nhất.
