| Tên thương hiệu: | LHTi |
| Số mẫu: | Trượt trên mặt bích |
| MOQ: | 100 cái |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 500 tấn/tấn mỗi tháng |

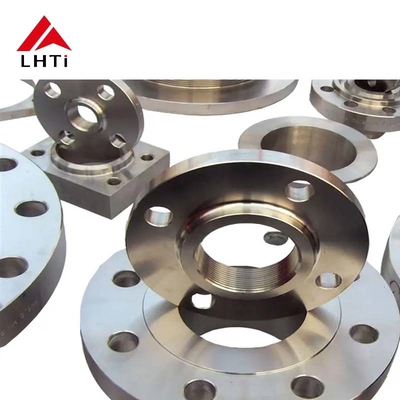

ASME B16.5 Lớp 150 Ti Gr1 Gr2 Titanium Flanges: Slip On Flange Raised Face cho đường ống công nghiệp
ASME B16.5 Slip-On Flange (SO Flange) Class 150 SORF (Slip-On Raised Face) là một loại miếng lót phổ biến được biết đến với độ tin cậy, dễ cài đặt và hiệu suất niêm phong tuyệt vời,đặc biệt là trong hệ thống cung cấp nướcĐược đánh giá cho lớp 150, nó được thiết kế để xử lý áp suất lên đến 150 psi, làm cho nó lý tưởng cho đường ống nước áp suất thấp đến trung bình.Thiết kế Slip-On cho phép sườn để trượt dễ dàng vào đầu ống, và nó được hàn ở cả bên trong và bên ngoài để đảm bảo kết nối an toàn và không rò rỉ.cải thiện sự tiếp xúc của miếng dán và tăng khả năng niêm phong tổng thể, ngăn ngừa hiệu quả rò rỉ trong hệ thống cung cấp nước.đảm bảo độ bền và hiệu suất lâu dài trong các hệ thống vận chuyển bằng nước.
Vòng sườn trượt mặt nâng ASME B16.5 lớp 150 SORF chủ yếu được sử dụng trong hệ thống cung cấp nước, tưới tiêu và xử lý nước thải.Quá trình lắp đặt đơn giản và khả năng niêm phong mạnh mẽ làm cho nó trở thành sự lựa chọn tuyệt vời cho cả đường ống vận chuyển nước đô thị và công nghiệpKhi so sánh với các miếng kẹp truyền thống, thiết kế này cung cấp hiệu quả chi phí vượt trội bằng cách giảm thời gian lắp đặt và chi phí trong khi duy trì một kết nối an toàn và chống ăn mòn lâu dài.Tóm lại, ASME B16.5 Class 150 SORF Raised Face Slip-On Flange là một giải pháp lý tưởng cho hệ thống cung cấp nước, cung cấp cài đặt dễ dàng, hiệu suất niêm phong mạnh mẽ và hiệu quả chi phí,làm cho nó hoàn hảo cho các ứng dụng yêu cầu vận chuyển nước đáng tin cậy.
Hiểu về ASME B16.5:Tiêu chuẩn ASME B16.5 xác định thiết kế, vật liệu, kích thước, chỉ số áp suất-nhiệt độ và yêu cầu thử nghiệm cho các sườn ống và phụ kiện sườn.Danh hiệu "Class 150" đề cập đến áp suất bình thường của miếng kẹp, là 150 pound mỗi inch vuông (psi) cho điều kiện nhiệt độ tiêu chuẩn.Tiêu chuẩn 5 đảm bảo rằng các miếng kẹp được sản xuất theo hướng dẫn của nó tuân thủ một mức độ chất lượng và hiệu suất cao cho sử dụng công nghiệp.
| Chiều kính khoan | Chiều dài qua Hub | ||||||||||||||||||
| Kích thước ống danh nghĩa | Chiều kính bên ngoài của miếng kẹp | Độ dày miếng kẹp | Trung tâm Dia, ở căn cứ. | Phụng vụ Face Dia. | Hub Dia, tại điểm hàn. | Lưỡi hàn | Nhảy lên. | Lưỡi hàn | Nhảy lên. | ||||||||||
| trong | mm | trong | mm | trong | mm | trong | mm | trong | mm | trong | mm | trong | mm | trong | mm | trong | mm | trong | mm |
| 1/2 inch | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4′′ | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1′′ | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4" | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1-1/2 inch | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2′′ | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2 1/2 inch | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3′′ | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2 inch | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4′′ | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5′′ | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6′′ | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8′′ | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10′′ | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12′′ | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14′′ | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16′′ | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18′′ | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20′′ | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24" | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
Vòng vòm Titanium Gr1 và Gr2:Titanium (Ti) là một vật liệu có giá trị cao trong các ngành công nghiệp khác nhau do khả năng chống ăn mòn đặc biệt, trọng lượng nhẹ và tỷ lệ sức mạnh/trọng lượng cao.Các loại titan được phân loại dựa trên độ tinh khiết và tính chất cơ học của chúng, với lớp 1 (Gr1) là dạng tinh khiết nhất và lớp 2 (Gr2) cung cấp độ bền tốt hơn, làm cho nó phù hợp với nhiều ứng dụng.
Titanium lớp 1 (Gr1): Gr1 titanium là tinh khiết thương mại và có khả năng chống ăn mòn tuyệt vời trong các môi trường khác nhau, đặc biệt là trong giảm axit và nước biển.,làm cho nó lý tưởng cho các ứng dụng nơi mà khả năng chống ăn mòn là yêu cầu chính.
Titanium lớp 2 (Gr2): Titanium Gr2 mạnh hơn một chút so với lớp 1 và là hợp kim titan được sử dụng phổ biến nhất.Nó cung cấp một sự cân bằng tốt giữa sức mạnh và độ dẻo dai trong khi vẫn duy trì khả năng chống ăn mòn xuất sắcĐiều này làm cho nó hoàn hảo cho các ứng dụng công nghiệp, bao gồm cả hệ thống đường ống.
| Parameter | Titanium Gr1 | Titanium Gr2 |
|---|---|---|
| Thành phần hóa học | Độ tinh khiết cao, chủ yếu là titan (Ti 99,5%) | Có chứa một lượng nhỏ nhôm và sắt (chủ yếu là titan, với 0,1-0,2% sắt và các dấu vết của nhôm) |
| Độ bền kéo (MPa) | 240-350 MPa | 350-450 MPa |
| Chiều dài (%) | 24% | 20% |
| Độ cứng | Độ cứng Brinell 120-180 HB | Độ cứng Brinell 160-210 HB |
| Chống ăn mòn | Tốt, lý tưởng cho môi trường ăn mòn cao (ví dụ: nước biển, hóa chất) | Tốt, phù hợp với nhiều môi trường công nghiệp |
| Chỉ số áp suất áp dụng | Lớp 150 | Lớp 150 |
| Phạm vi nhiệt độ | -250 °C đến 400 °C | -250 °C đến 400 °C |
| Trọng lượng | Dễ dàng hơn (do độ tinh khiết cao hơn) | nặng hơn, nhưng vẫn nhẹ hơn nhiều kim loại |
| Khả năng hàn | Tuyệt vời, dễ hàn | Tốt, phù hợp với các phương pháp hàn thông thường |
| Ứng dụng chung | Hàng không vũ trụ, chế biến hóa chất, kỹ thuật hàng hải | Các nhà máy hóa chất, ngành công nghiệp dầu khí, thiết bị điện |
Thiết kế slide-on flange:Một sợi dây lót Slip-On được thiết kế để trượt qua ống và sau đó được hàn vào vị trí, cả bên trong và bên ngoài để đảm bảo niêm phong chặt chẽ.
Mặt nâng (RF):Mặt nâng (RF) là một tính năng của các miếng kẹp được thiết kế để tạo ra một con dấu tốt hơn.dẫn đến kết nối an toàn và chống rò rỉ hơnTính năng này đặc biệt quan trọng trong các hệ thống áp suất cao và nhiệt độ cao.
Thiết kế Raised Face đặc biệt có lợi trong các đường ống công nghiệp trải qua áp suất dao động, vì nó giúp ngăn ngừa rò rỉ và tăng tính toàn vẹn tổng thể của hệ thống.Nó là một thiết kế ngã ba thường được sử dụng trong các ngành công nghiệp nơi an toàn và hiệu suất là quan trọng.
Ứng dụng của ASME B16.5 lớp 150 Ti Gr1 và Gr2 Flanges:Các vòm mặt nâng sườn Titanium Gr1 và Gr2 lớp 150 ASME B16.5 được sử dụng trong các ứng dụng công nghiệp khác nhau đòi hỏi khả năng chống ăn mòn và hiệu suất cao.Một số ứng dụng này bao gồm::
Vòng trượt Titanium ASME B16.5 là một vòng trượt ống hiệu suất cao được thiết kế theo tiêu chuẩn ANSI/ASME B16.5,thường được sử dụng trong các ứng dụng công nghiệp đòi hỏi khả năng chống ăn mòn và độ bền đặc biệtĐược sản xuất từ hợp kim titan như Gr1, Gr2 hoặc Gr5, vòm này cung cấp khả năng chống ăn mòn xuất sắc, đặc biệt là trong môi trường khó khăn như chế biến hóa học, nước biển,và điều kiện nhiệt độ cao. Gr1 và Gr2 là các loại titan tinh khiết thương mại, lý tưởng cho môi trường đòi hỏi khả năng chống ăn mòn cao,trong khi Gr5 là một hợp kim cung cấp sức mạnh tăng lên cho các ứng dụng đòi hỏi đòi hỏi độ bền cơ học cao hơn.
Thiết kế Slip-On của miếng kẹp này cho phép nó dễ dàng trượt lên đường ống, với các dây hàn ở cả bên trong và bên ngoài để đảm bảo kết nối an toàn, không rò rỉ.làm cho nó trở thành sự lựa chọn thuận lợi cho các hệ thống áp suất thấp và trung bìnhCấu hình mặt nâng cao (RF) tăng cường bề mặt niêm phong của sườn, cải thiện khả năng tạo ra một niêm phong mạnh mẽ với các miếng dán và giảm khả năng rò rỉ,ngay cả trong các ứng dụng áp suất cao đòi hỏi một con dấu chặt chẽ.
ASME B16.5 Titanium Slip-On Flanges có sẵn trong các chỉ số áp suất khác nhau như lớp 150, 300 và 600, phục vụ các yêu cầu áp suất khác nhau.một lớp flange 300 có thể xử lý áp suất lên đến 300 psiTính chất nhẹ nhưng mạnh mẽ của titan làm cho các miếng kẹp này lý tưởng cho các ứng dụng nơi giới hạn trọng lượng là quan trọng, chẳng hạn như trong lĩnh vực hàng không vũ trụ hoặc dầu khí ngoài khơi.
Nhờ khả năng chống ăn mòn vượt trội của nó, sợi vòm titan rất bền trong môi trường khắc nghiệt như xử lý nước biển, quy trình hóa dầu và sản xuất dược phẩm.Độ bền này kéo dài tuổi thọ của thiết bị và giảm tần suất bảo trì và thay thế. Các flange's khả năng chống mòn tuyệt vời và nhiệt độ cao đảm bảo hiệu suất đáng tin cậy, ngay cả trong điều kiện nhiệt độ biến động.
Một trong những lợi thế quan trọng của ASME B16.5 Titanium Slip-On Flange là dễ dàng lắp đặt.đặc biệt là trong các không gian hẹp hoặc hạn chế nơi hạn chế thời gian và không gian là một mối quan tâmNhìn chung, ASME B16.5 Titanium Slip-On Flange được đánh giá cao trên nhiều ngành công nghiệp khác nhau vì khả năng chống ăn mòn, độ bền cao, hiệu suất niêm phong tuyệt vời và dễ cài đặt,làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng nơi độ bền và độ tin cậy là điều cần thiết.
