| Tên thương hiệu: | LHTi |
| Số mẫu: | Trượt trên mặt bích |
| MOQ: | 100 cái |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 500 tấn/tấn mỗi tháng |

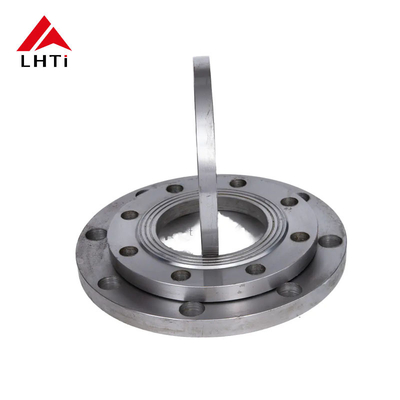

ASME B16.5 Titanium Slip-On Flanges with a Raised Face (SORF) là các thành phần quan trọng được sử dụng trong đường ống,được thiết kế để cung cấp các kết nối an toàn với khả năng chống ăn mòn tuyệt vời và độ bền cơ họcCác miếng kẹp này có các loại hợp kim titan khác nhau, bao gồm Gr2, Gr5 và Gr7, mỗi loại có tính chất độc đáo để đáp ứng các nhu cầu công nghiệp cụ thể.
Titanium Gr2: Gr2 là titan tinh khiết thương mại với khả năng chống ăn mòn tuyệt vời, làm cho nó lý tưởng cho các ứng dụng trong các ngành công nghiệp như chế biến hóa chất, xử lý nước biển và chế biến thực phẩm.Gr2 cung cấp khả năng hàn tốt và thường được sử dụng trong môi trường đòi hỏi khả năng chống ăn mòn cao, đặc biệt là khi sức mạnh là ít quan tâm.
Titanium Gr5: Gr5 là một hợp kim titan kết hợp titan với nhôm và vanadi, cung cấp sức mạnh vượt trội so với Gr2. Nó được sử dụng rộng rãi trong môi trường căng thẳng cao như hàng không vũ trụ,các nền tảng dầu ngoài khơi, và các ngành công nghiệp đòi hỏi khác. Gr5 là lý tưởng cho các ứng dụng mà cả sức mạnh và khả năng chống ăn mòn đều được yêu cầu.
Titanium Gr7: Gr7 là một dạng hợp kim của titan với palladium, làm tăng khả năng chống ăn mòn của nó, đặc biệt là trong môi trường hung hăng như nước biển, clo và axit mạnh.Nó thường được sử dụng trong các ứng dụng đòi hỏi hiệu suất cao trong điều kiện hóa học khắc nghiệt, chẳng hạn như trong các ngành công nghiệp hóa dầu và sản xuất điện.
| Tính năng | Titanium Gr2 | Titanium Gr5 | Titanium Gr7 |
|---|---|---|---|
| Thành phần | Titanium tinh khiết (khoảng 99,2% titanium) | Titanium + Aluminium + Vanadium | Titanium + Palladium |
| Sức mạnh | Mức áp suất thấp (thích hợp cho các ứng dụng áp suất thấp) | Sức mạnh cao (thích hợp cho các yêu cầu về sức mạnh cao) | Chống ăn mòn tuyệt vời, độ bền tương đối cao |
| Chống ăn mòn | Tốt (đáng cho môi trường ăn mòn chung) | Tốt (thích hợp cho môi trường có nhu cầu ăn mòn vừa phải) | Tuyệt vời (thích hợp cho môi trường ăn mòn cao như nước biển, môi trường axit) |
| Khả năng hàn | Tốt lắm. | Tốt lắm. | Tốt lắm. |
| Các ứng dụng điển hình | Xử lý hóa học, xử lý nước biển, chế biến thực phẩm | Hàng không vũ trụ, nền tảng dầu khí ngoài khơi, ứng dụng cường độ cao | Môi trường hóa dầu, sản xuất điện, nước biển và môi trường ăn mòn |
| Trọng lượng | Mức độ nhẹ (thích hợp cho các ứng dụng nhẹ) | nặng hơn (so với Gr2) | Nhẹ (nhưng không nhẹ như Gr2) |
| Đánh giá áp suất | Lớp 150 | Lớp 150 | Lớp 150 |
| Thiết kế con dấu | Mặt được nâng lên (RF) | Mặt được nâng lên (RF) | Mặt được nâng lên (RF) |
| Phương pháp lắp đặt | Slip-On (dễ cài đặt) | Slip-On (dễ cài đặt) | Slip-On (dễ cài đặt) |
Lớp 150 đề cập đến mức áp suất của vòm, có thể xử lý áp suất lên đến 150 psi.cung cấp độ bền niêm phong và kết nối đáng tin cậyĐánh giá áp suất lớp 150 làm cho chúng phù hợp với một loạt các ứng dụng trong các ngành công nghiệp khác nhau.
Kích thước của các sườn trượt phụ thuộc vào kích thước của ống mà chúng được dự định để kết nối.Phong cách trượt lớp 150.
| Kích thước (inch) | Chiều kính vòng tròn (inches) | Số lần đệm | Chiều kính lỗ chuông (inches) | Độ dày miếng (inches) | Độ sâu của trục (inches) |
|---|---|---|---|---|---|
| 1/2" | 2.88 | 4 | 0.75 | 0.875 | 0.875 |
| 3/4" | 3.12 | 4 | 0.75 | 0.875 | 0.875 |
| " | 3.50 | 4 | 0.75 | 1.00 | 1.00 |
| 1 1/2" | 4.88 | 4 | 0.88 | 1.12 | 1.12 |
| 2" | 5.25 | 4 | 0.88 | 1.25 | 1.25 |
| 3" | 6.75 | 6 | 1.00 | 1.50 | 1.50 |
| 4" | 7.88 | 8 | 1.13 | 1.75 | 1.75 |
| 6" | 9.75 | 8 | 1.50 | 2.00 | 2.00 |
| 8" | 11.75 | 8 | 1.75 | 2.25 | 2.25 |
| 10" | 13.50 | 8 | 2.00 | 2.50 | 2.50 |
CácMặt được nâng lên (RF)Thiết kế trên vòm làm tăng diện tích bề mặt niêm phong, cải thiện khả năng tạo thành một niêm phong chặt chẽ khi kết hợp với các miếng dán.Thiết kế này là rất quan trọng để giảm nguy cơ rò rỉ trong hệ thống áp suất cao hoặc nơi cần phải niêm phong chặt chẽMặt nâng cao cải thiện hiệu suất của sườn bằng cách tăng cường khu vực tiếp xúc cho miếng dán và cung cấp một con dấu tốt hơn, đảm bảo kết nối chống rò rỉ trong hệ thống đường ống.
Những miếng kẹp trượt bằng titan này được sử dụng rộng rãi trong các ngành công nghiệp có khả năng chống ăn mòn, độ bền cao và hiệu suất đáng tin cậy rất quan trọng.
Gr2, Gr5 và Gr7 lớp 150 ASME B16.5 Titanium Slip-On Flanges với mặt nâng là các thành phần thiết yếu trong hệ thống đường ống, cung cấp khả năng chống ăn mòn vượt trội, sức mạnh cơ học,và dễ cài đặtVới tính chất đặc biệt và niêm phong đáng tin cậy của chúng, chúng lý tưởng để sử dụng trong các ngành công nghiệp đòi hỏi khác nhau như chế biến hóa chất, hóa dầu, hàng không vũ trụ và các nền tảng ngoài khơi.
