Hàn Tấm Titan Gr2: Xả Khí, Màu Sắc, Kiểm Tra

Hàn Tấm Titan Gr2: Xả Khí, Màu Sắc, Kiểm Tra

Tên thương hiệu: LHTi
Số mẫu: tấm titan
MOQ: 50kg
Điều khoản thanh toán: T/T, , L/C, Liên minh phương Tây
Khả năng cung cấp: 200000 kg mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO9001:2015; TUV; SGS;BV
Tiêu chuẩn:
ASTM B265
Công nghệ:
cán nguội
Hình dạng:
Quảng trường
Bề mặt:
Đánh bóng, rửa axit
chi tiết đóng gói:
Hộp gỗ dán có bọt mềm để bảo vệ thêm
Khả năng cung cấp:
200000 kg mỗi tháng
Làm nổi bật:

Bảng hợp kim titan Gr2

,

tấm hợp kim titan

,

Bảng titan với bảo hành

Mô tả Sản phẩm

Hàn Tấm Titanium Gr2: Khí Trơ, Màu Sắc, Kiểm Tra

Một tấm Gr2 mua cho bình hàn được đánh giá hai lần: một lần khi nhập hàng về độ dày và chứng chỉ, và một lần khi hàn về màu sắc và độ thâm nhập. Đánh giá thứ hai chủ yếu quyết định bởi đánh giá đầu tiên, vì một tấm có vảy cán, nhiễm sắt hoặc mức oxy không đúng sẽ không hàn sạch cho dù thợ hàn cẩn thận đến đâu.

Tấm phải cam kết điều gì trước khi bắt đầu hồ quang

Gr2 được chỉ định bởi các nguyên tố xen kẽ của nó: oxy đến 0,25 phần trăm, nitơ đến 0,03, hydro đến 0,015 và sắt đến 0,30. Oxy và nitơ làm tăng độ bền và giảm độ dẻo, và trên giới hạn, vũng hàn sẽ cứng lại và mối hàn có màu xám trước khi lớp che khí bị hỏng. Đó là lý do tại sao chứng chỉ quan trọng hơn đối với bộ phận hàn so với bộ phận định hình.

Tình trạng bề mặt tiếp theo. Tấm được tẩy rửa có bề mặt màu xám mờ, đồng nhất lau sạch; tấm đánh bóng có bề mặt sáng che các vết xước và vết bẩn sắt. Cả hai đều có thể làm việc được, nhưng cả hai phải không có vảy cán, và không được chạm vào bằng bàn chải thép carbon, đá mài đã sử dụng trước đó trên thép, hoặc găng tay đã xử lý nó. Sắt trên titan là khởi đầu của một tế bào ăn mòn xuất hiện nhiều tháng sau đó như một vết gỉ trên mối hàn sạch.

Màu sắc là bài kiểm tra thực địa duy nhất quan trọng

Titan phản ứng với oxy và nitơ ở nhiệt độ hàn và phản ứng để lại màu sắc. Bạc và vàng nhạt có nghĩa là lớp che khí đã giữ được; tím, xanh lam và xám có nghĩa là không. Màu sắc là các oxit dày vài micron, và trên bộ phận áp lực chúng là lý do để cắt bỏ mối nối, không phải để đánh bóng, vì sự nhiễm bẩn kéo dài xuống dưới bề mặt và độ cứng bên dưới nó là thứ bị nứt.

Màu sắc sau khi hàn Nó nói gì về lớp che khí Nguyên nhân điển hình Phải làm gì Chấp nhận
Bạc hoặc vàng nhạt Khí đã giữ đến cuối mối hàn Luồng khí đúng, kim loại sạch Không có gì Chấp nhận trên hầu hết các quy trình
Vàng đậm đến đồng Một số oxy đã lọt vào vũng hàn Luồng gió, lớp che khí phía sau ngắn Chải và tẩy rửa, kiểm tra độ cứng Chấp nhận kèm ghi chú
Tím đến xanh lam Lớp che khí bị hỏng khi nguội Cắt khí sớm, đập khí kém Cắt bỏ và hàn lại Từ chối trên bộ phận áp lực
Xám hoặc trắng bong tróc Nhiễm bẩn nặng Không có khí trơ, khí ẩm, dầu mỡ Loại bỏ toàn bộ khu vực Từ chối, không đánh bóng
Đen muội hoặc đốm Hydrocarbon hoặc sắt trên bề mặt Bỏ qua khử dầu, bàn chải thép Mài lại và kiểm tra lại Từ chối mối nối

Việc kiểm tra màu sắc phải diễn ra trước khi mối hàn nguội hoàn toàn, và trên cả hai mặt. Một mối nối nhìn có vẻ bạc từ trên xuống có thể có màu xanh lam bên dưới nếu khí trơ dừng sớm, và mặt dưới của mối nối là nơi bình hóa chất bị ăn mòn đầu tiên.

Khí trơ, Luồng khí và Lớp che khí phía sau

Khí trơ Argon ở mặt sau của mối hàn titan không phải là tùy chọn. Mục tiêu là dưới 50 phần triệu oxy trong thể tích bị chặn, đạt được bằng cách bịt kín mối nối, xả khí trong một khoảng thời gian tính bằng phút trên mét, và kiểm tra bằng máy đo oxy thay vì bằng tai. Các đập hòa tan và băng dính hòa tan trong nước làm cho việc kiểm tra có thể thực hiện được; bìa cứng và giẻ không làm được.

Ở mặt trên, một lớp che khí phía sau che mối hàn khi nó nguội xuống dưới khoảng 400 độ C. Một chụp khí tiêu chuẩn chỉ che vũng hàn, không che gì khác, vì vậy mối hàn có màu vàng vài milimet phía sau mỏ hàn trong một lần đi nhanh. Các lớp che khí rộng với đường khí thứ hai là giải pháp thông thường cho tấm dày hơn khoảng 3 mm, và chúng rẻ hơn sửa chữa.

Biến dạng trên tấm mỏng

Tấm Gr2 mỏng bị cong vênh khi hàn, vì mối hàn co lại và tấm có độ cứng thấp để chống lại nó. Trình tự quan trọng hơn dòng điện: hàn điểm theo một mẫu cho phép mỗi đường hàn kéo chống lại đường tiếp theo, hàn lùi các đường dài, làm nguội bằng đồng hoặc thanh đỡ ẩm, và giữ cho đầu vào nhiệt đủ thấp để màu sắc vẫn còn màu bạc. Một tấm dày 1 mm có thể bị cong vênh 5 mm trên một mét với một lần đi hàn bất cẩn.

Gr2 thường không cần xử lý nhiệt sau hàn, và ủ hoàn toàn sẽ làm mềm bộ phận được định hình nguội đã được làm cứng bằng gia công. Nơi yêu cầu giảm ứng suất vì lý do kích thước, nó được thực hiện ở 540 đến 650 độ C trong chân không hoặc khí trơ, với màu sắc và khí quyển được kiểm soát cẩn thận như chính mối hàn.

Phụ liệu, Thiết kế mối nối và Chứng chỉ

Gr2 được hàn bằng phụ liệu ERTi-2, hoặc tự hàn trên tấm mỏng nơi mối nối là mối nối thẳng vuông không có khe hở và có thể đạt được độ thâm nhập đầy đủ trong một lần hàn. Một bộ phận chèn tiêu hao giúp ích cho mối nối cần phải nhẵn. Chuẩn bị mối nối nên tránh cạnh sắc, và khe hở lắp ráp phải đủ chặt để khí trơ không bị pha loãng bởi không khí phòng.

Lĩnh vực trong đơn đặt hàng Tại sao nó quyết định việc giao hàng Một phiên bản yếu Những gì đến thay thế không xác định
Mác và số UNS Cố định oxy và ngưỡng bền Gr2 Bất kỳ nhiệt nào trong phạm vi Gr2 không xác định
Độ dày và chiều rộng Đặt bảng dung sai và độ phẳng 2 mm Bất cứ điều gì chạy cuộn cho phép không xác định
Bề mặt Quyết định tẩy rửa hoặc đánh bóng Sạch sẽ Vảy cán trên một mặt không xác định
Mức chứng chỉ 3.1 được nhà máy ký, 3.2 thêm người chứng kiến Một chứng chỉ Một chứng chỉ 3.1 khi khách hàng yêu cầu 3.2 không xác định
Tình trạng cạnh Ảnh hưởng đến lắp ráp và chuẩn bị hàn Cắt Cạnh cắt có gia công nguội bên trong không xác định

3.1 hoặc 3.2, và Tại sao lại trả tiền cho sự khác biệt

Chứng chỉ EN 10204 3.1 được cấp bởi bộ phận kiểm tra của nhà máy theo thẩm quyền của riêng họ; chứng chỉ 3.2 thêm một thanh tra độc lập hoặc bên thứ ba được thỏa thuận chứng kiến các bài kiểm tra. Đối với bình áp lực, sự khác biệt không phải là giấy tờ, mà là ai ký. Nếu khách hàng yêu cầu 3.2, đơn đặt hàng phải ghi rõ trước khi nhiệt được cán, vì người chứng kiến không thể thêm vào sau đó.

Ghi chú đặt hàng

Viết mác với số UNS, độ dày và chiều rộng với dung sai của chúng, bề mặt, cạnh, mức chứng chỉ và tiêu chuẩn mà lô hàng được sản xuất theo, ASTM B265 hoặc tương đương ASME SB265. Thêm ghi chú rằng tấm dùng để hàn nếu bề mặt phải không có vảy và sắt, và yêu cầu đánh số nhiệt trên mỗi tấm để bản đồ hàn có thể chỉ ngược lại chứng chỉ.

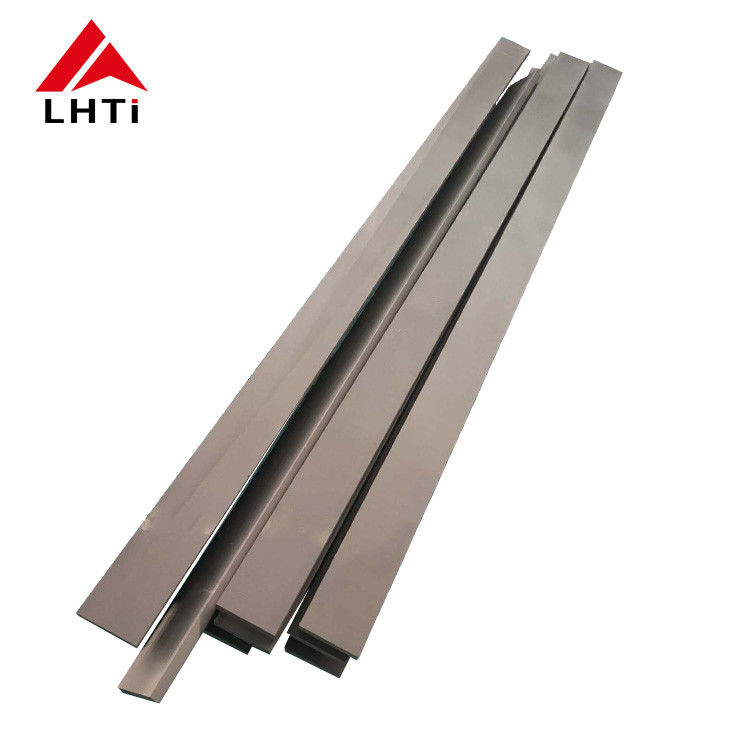

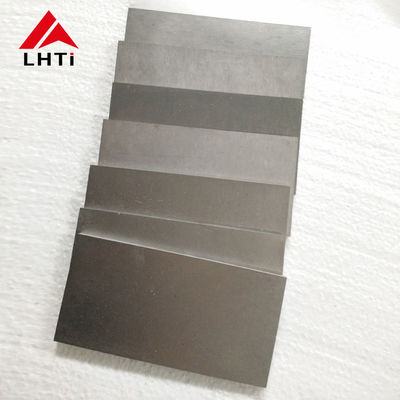

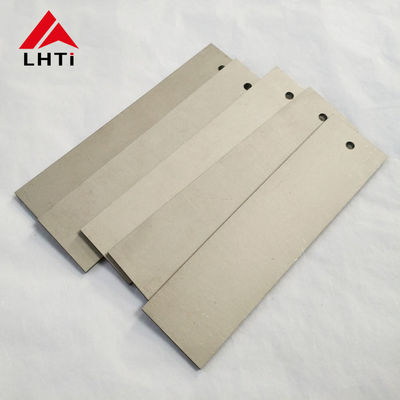

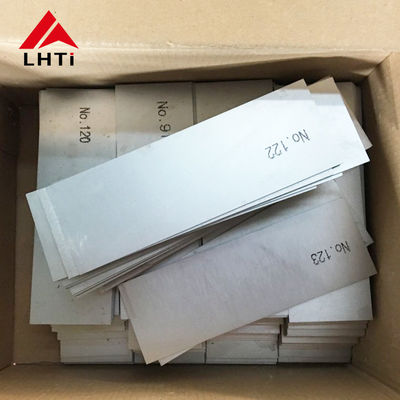

Hình ảnh sản phẩm

Gr2 titanium sheet for welded chemical equipment
