Thiết kế mối nối bộ trao đổi nhiệt ống titan hàn

Thiết kế mối nối bộ trao đổi nhiệt ống titan hàn

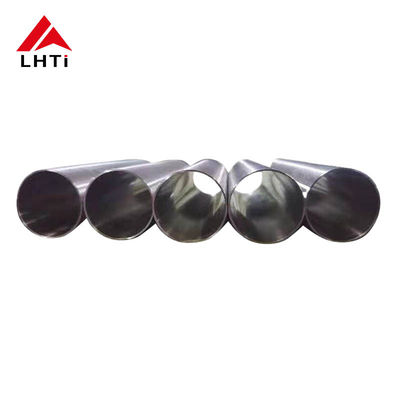

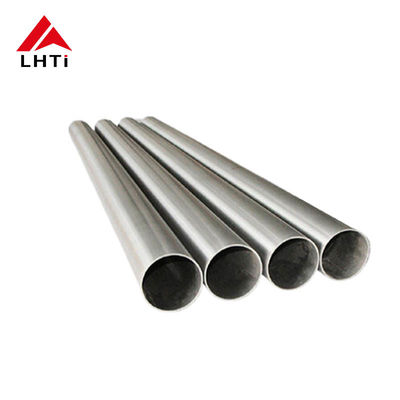

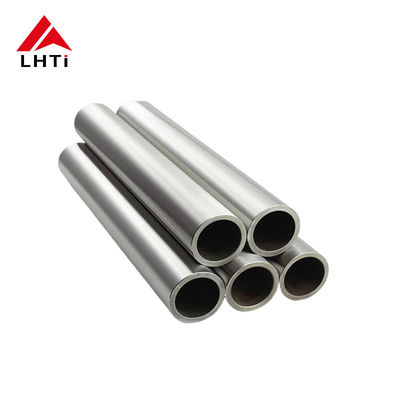

Tên thương hiệu: LHTI
Số mẫu: LH-01
MOQ: 100 kgs
Giá: USD $19.5-$28.5 / kg
Điều khoản thanh toán: T/T, Western Union, L/C,D/A,D/P
Khả năng cung cấp: 100 tons per month
Thông tin chi tiết
Place of Origin:
BaoJi Shaanxi China
Chứng nhận:
ISO9001
Chịu nhiệt độ:
Cao
Công nghệ:
rèn và ép hoặc Gia công cơ khí
Tỉ trọng:
4,51g/cm3
đóng gói:
Vỏ gỗ xuất khẩu tiêu chuẩn
Phân loại:
gr2 gr5
Vật liệu:
Titan
Độ bền kéo:
1000Mpa
Đường kính ống:
31,8mm
Packaging Details:
Standard exporting packaging, plywood case outside
Supply Ability:
100 tons per month
Làm nổi bật:

Máy trao đổi nhiệt ống titan tùy chỉnh

,

Máy trao đổi nhiệt ống titan hàn

,

Máy trao đổi nhiệt ống titan gr5

Mô tả Sản phẩm

Bộ trao đổi nhiệt ống titan hàn: Thiết kế mối nối ở 31,8 mm

Trên bộ trao đổi nhiệt titan, bản thân ống hiếm khi bị hỏng. Mối nối giữa ống và tấm ống là nguyên nhân, và mối nối đó được quyết định bởi hình học, bởi quy trình hàn và bởi mác vật liệu. Trang này trình bày ba cách để tạo ra kết nối đó ở đường kính ngoài 31,8 mm, và xem xét câu hỏi về mác vật liệu mà tiêu đề ban đầu để ngỏ giữa Gr2 và Gr5.

31,8 mm cho bạn biết điều gì về sản phẩm

Ba mươi mốt phẩy tám milimét không phải là một con số tùy ý. Nó chính xác là đường kính ngoài của một ống danh nghĩa một phần tư inch, vì vậy bộ trao đổi nhiệt này được chế tạo dựa trên ống thay vì ống mười chín hoặc hai mươi lăm milimét của bó ống TEMA thông thường. Điều đó có nghĩa là ít ống hơn và lớn hơn, nhiều diện tích bề mặt trên mỗi ống, làm sạch cơ học dễ dàng hơn và số lượng ống ít hơn để hàn và kiểm tra.

Sự đánh đổi là mật độ diện tích bề mặt. Bộ trao đổi nhiệt dựa trên ống cần vỏ lớn hơn cho cùng một diện tích, và thành dày hơn của nó làm tăng trọng lượng. Đổi lại, nó chịu được sự bám bẩn, chấp nhận dung sai ăn mòn và cho phép thợ hàn có không gian làm việc tại tấm ống, đây chính là nơi bó ống nhỏ trở nên khó khăn.

Ba cách nối ống titan với tấm ống

Chỉ nong dựa vào sự ăn khớp và rãnh, và để lại khe hở ở mặt sau của tấm ống mà clorua có thể tấn công. Chỉ hàn loại bỏ khe hở nhưng đặt toàn bộ tải trọng cơ học vào cổ hàn, vì vậy cổ hàn phải được định cỡ thay vì giả định. Hàn sau đó được lăn nhẹ kết hợp cả hai và là lựa chọn thông thường cho hoạt động theo chu kỳ.

Loại mối nối ống Cách chế tạo Đường đi của tải trọng Rủi ro rò rỉ Vị trí phù hợp
Chỉ nong bằng con lăn Ống được nong vào rãnh trong lỗ Ma sát và độ bám rãnh Khe hở ở mặt sau Nước làm mát, bó ống có thể tháo rời
Chỉ hàn kín Hàn góc hoặc hàn ổ, không nong Cổ hàn chịu tải trọng Thấp với khí bảo vệ phù hợp Chất lỏng ăn mòn, không có khe hở
Hàn và nong Hàn trước, sau đó nong nhẹ Hàn cộng với độ bám cơ học Thấp nhất trong ba loại Hoạt động theo chu kỳ hoặc áp suất cao
Mối hàn ống Mối hàn nhà máy trong ống hàn theo B862 Hệ số mối nối dưới 1,0 Lỗi mối hàn Chỉ tùy chọn ống hàn
Mặt bích và có gioăng Mối nối bu lông có gioăng Bu lông và gioăng Gioăng bị chảy theo thời gian Tháo lắp thường xuyên

Bất kể lựa chọn nào, việc chuẩn bị lỗ ống sẽ quyết định kết quả. Lỗ quá nhám sẽ không bịt kín khi nong và sẽ giữ khí dưới mối hàn; lỗ quá nhẵn sẽ không giữ được mối nối được lăn. Đường kính lỗ, độ tròn, độ hoàn thiện bề mặt và độ vuông góc của đầu ống đều phải có trên bản vẽ, không phải trong hướng dẫn bằng lời.

Gr2 hoặc Gr5 tại mối nối hàn

Thuộc tính phân loại trên trang này ghi là Gr2 và Gr5, và hai loại này hoạt động rất khác nhau một khi có mối hàn. Gr2 là titan không hợp kim, hàn sạch dưới khí bảo vệ trơ, và là lựa chọn mặc định cho nước biển, nước có clo và hóa chất oxy hóa. Gr5 là Ti-6Al-4V với giới hạn chảy tối thiểu 828 MPa và giới hạn bền kéo tối thiểu 895 MPa, và nó được chọn khi độ bền hoặc mỏi là yếu tố quyết định.

Con số 1000 MPa trong khối thuộc tính không thể thuộc về Gr2. Gr2 ủ có giới hạn tối đa thấp hơn nhiều, và 1000 MPa chỉ ra Gr5 trong điều kiện được tăng cường. Bất kỳ ai đọc khối thuộc tính một mình có thể đặt hàng Gr2 với kỳ vọng ống 1000 MPa và thất vọng bởi chứng chỉ hiển thị tối thiểu 345 MPa, vì vậy mác vật liệu và điều kiện phải được nêu cùng nhau.

Cũng có hậu quả về ăn mòn. Trong dịch vụ có clo, Gr5 dễ bị tấn công bởi khe hở hơn Gr2, và mối nối hàn theo định nghĩa là một khe hở. Nơi cần độ bền và môi trường là nước biển, Gr7 với 0,12 đến 0,25 phần trăm palladium thường là câu trả lời tốt hơn Gr5, và hai loại này không nên hoán đổi mà không có quyết định kỹ thuật.

Chất lượng mối hàn: Nên ghi gì vào đơn đặt hàng

Mối hàn titan được đánh giá bằng màu sắc trước khi được đánh giá bằng chụp X-quang. Mối hàn màu bạc hoặc vàng nhạt cho thấy lớp bảo vệ tốt; mối hàn màu xanh lam hoặc tím cho thấy sự hấp thụ oxy và lớp alpha giòn phải được loại bỏ. Chỉ định một lớp bảo vệ đuôi, một khí bảo vệ giữ oxy ở mức vài chục phần triệu, và một tiêu chí chấp nhận màu sắc trong đơn đặt hàng.

Mối nối cũng cần một quy trình được chứng nhận. Yêu cầu một đặc tả quy trình hàn và hồ sơ chứng nhận của nó, một chứng nhận thợ hàn theo cùng tiêu chuẩn, và một tuyên bố về mác vật liệu phụ gia nếu sử dụng vật liệu phụ gia. Đối với ống thành mỏng, nhiều bộ trao đổi nhiệt được hàn tự động, loại bỏ sự không phù hợp của vật liệu phụ gia như một biến số nhưng đặt nhiều trọng lượng hơn vào việc lắp ráp và kỷ luật khí bảo vệ.

Kiểm tra và Tài liệu

Bộ trao đổi nhiệt hàn được chứng minh bằng bài kiểm tra rò rỉ ở áp suất gấp một lần rưỡi áp suất thiết kế, bằng kiểm tra thẩm thấu hoặc chụp X-quang trên mẫu mối nối, và bằng xác minh mác vật liệu trên ống và trên tấm ống. Ba biện pháp kiểm soát đó loại bỏ hầu hết các chế độ lỗi thoát ra khỏi buồng hàn.

Kiểm tra Phương pháp Chấp nhận Giai đoạn Lưu ý
Nhận dạng mác vật liệu PMI cộng với chứng chỉ nhà máy Giới hạn hóa học Gr2 hoặc Gr5 Mọi mẻ nấu Biện pháp kiểm soát đơn lẻ rẻ nhất
Ngoại quan mối hàn Trực quan, sau đó thẩm thấu Sắc thái bạc hoặc vàng Mọi mối nối Sử dụng chất thẩm thấu không chứa clo
Độ bền mối hàn Chụp X-quang trên mẫu Không nứt hoặc không chảy Theo quy trình Thỏa thuận phạm vi trước
Độ kín Thủy lực ở 1,5 lần thiết kế Không rò rỉ, không biến dạng Mỗi đơn vị Làm khô và khí bảo vệ sau khi kiểm tra
Độ bền mối nối Kiểm tra kéo ra hoặc cắt Không thấp hơn giới hạn chảy của ống Kiểm tra loại Một lần mỗi quy trình
Ghi chú đặt hàng

Nêu tiêu chuẩn cho ống, hình thức, mác vật liệu và tình trạng của nó, đường kính ngoài và thành chính xác, vật liệu tấm ống và chi tiết lỗ, loại mối nối, quy trình hàn, áp suất kiểm tra và gói tài liệu. Chứng chỉ 3.1 với hóa học, kết quả kéo, hồ sơ kiểm tra rò rỉ và số mẻ nấu của cả ống và tấm ống là kỳ vọng thông thường.

Một điểm sửa đổi mô tả ban đầu đáng để giữ lại. Tuyên bố về độ tinh khiết tối thiểu 99,5 phần trăm không phải là cách ống titan được mua. Gr2 được xác định bằng giới hạn hóa học của nó, với oxy tối đa 0,25 phần trăm và sắt tối đa 0,30 phần trăm, và phần còn lại là titan. Tỷ lệ phần trăm độ tinh khiết nghe có vẻ trấn an nhưng không nói lên nội dung nguyên tố xen kẽ, và chính nội dung nguyên tố xen kẽ quyết định độ dẻo, khả năng hàn và hiệu suất ăn mòn.
