Van bóng Titanium
Created with Pixso.

Van Van Biển: Đệm Ghế Đặt Giới Hạn

Van Van Biển: Đệm Ghế Đặt Giới Hạn

Tên thương hiệu: LHTi
Số mẫu: Van bi titan V Port
MOQ: 1 miếng
Giá: có thể đàm phán
Điều khoản thanh toán: L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Baoji, Trung Quốc
Chứng nhận:
ISO9001,CE,etc
Chất lượng quả bóng:
TA1, TA2, TA10, Gr2, Gr3
Ứng dụng:
Nước khí hơi nước, Ứng dụng công nghiệp
Kiểu cơ thể:
Nổi, Trunnion
Phương tiện phù hợp:
Nước, dầu, khí đốt, hơi nước, chất lỏng ăn mòn
Loại ghế:
Ghế mềm, Ghế kim loại
Chất liệu thân cây:
Titan, thép không gỉ
Giảm áp lực khoang:
Đúng
Loại thiết bị truyền động:
Hướng dẫn sử dụng, khí nén, điện
Cảng:
Đầy
Loại cổng:
Cổng đầy đủ, cổng giảm
Chất liệu ghế:
PTFE, RPTFE, PEEK, PCTFE, Nylon, Kim loại
Vật liệu:
Titan
Xếp hạng cảng:
Lớp 150 ASME, đầu sườn
Kiểu:
van bóng 2 mảnh
phương tiện phù hợp:
Nước, Dầu, Gas, Hóa chất
chi tiết đóng gói:
Vỏ gỗ dán hoặc pallet, hoặc theo yêu cầu của bạn
Khả năng cung cấp:
5000 chiếc mỗi tháng
Làm nổi bật:

van bóng titan lớp biển

,

van bóng thép không gỉ chống ăn mòn

,

so sánh vật liệu van bóng biển

Mô tả Sản phẩm

Van bi titan cho nước biển: Đệm ghế quyết định giới hạn

Việc chọn titan cho van nước biển là quyết định dễ dàng. Gr2 chống nước biển vô thời hạn ở thân van, bi van và trục van, không cần lớp phủ hay chất ức chế. Các quyết định khó khăn là những quyết định quyết định thời gian van còn kín: loại polymer nào nằm trong đệm ghế, điều gì xảy ra trong các khe hở không thể kiểm tra, và liệu van có được thử nghiệm trong cùng loại nước mà nó sẽ hoạt động hay không.

Nước biển là vấn đề nhiệt độ đối với Polymer

Titan không quan tâm nhiều đến nhiệt độ nước biển trong phạm vi nhà máy. Đệm ghế thì có. PTFE trơ về mặt hóa học trong nước biển nhưng chảy nguội dưới tải trọng bu lông liên tục, vì vậy một đệm ghế kín bong bóng khi mới có thể bị biến dạng và rò rỉ sau vài chu kỳ nhiệt. RPTFE, phiên bản có phụ gia, giảm thiểu sự chảy này và là lựa chọn hợp lý cho van nước biển Class 150. PEEK giữ hình dạng ở khoảng 250 độ và hấp thụ rất ít nước, điều này làm cho nó trở thành lựa chọn cho nước muối ấm, nước có cát và các van hoạt động thường xuyên.

Nylon là cái bẫy. Nó là một đệm ghế tốt trong khí và dầu khô và là một đệm ghế kém trong nước, vì nó nở ra, thay đổi kích thước và bị biến dạng. Một van được bán dưới dạng van bi đệm mềm đa dụng có thể có đệm ghế nylon và hỏng trong nước biển vì lý do không liên quan đến vật liệu thân van. Vật liệu đệm ghế phải được ghi rõ tên trên đơn đặt hàng, không chỉ là đệm mềm.

Vật liệu đệm ghế Giới hạn thực tế Trong nước biển Nơi nó thuộc về
PTFE Khoảng 200 C, thấp hơn dưới tải trọng Trơ, nhưng chảy nguội và bị biến dạng Nước mát, chu kỳ vừa phải, độ kín đệm mềm
RPTFE Khoảng 200 C Hóa học tương tự, ít chảy hơn Lựa chọn mặc định cho Class 150 nước biển
PCTFE Khoảng 80 đến 120 C Hấp thụ độ ẩm thấp, cứng hơn PTFE Nước biển lạnh, lưu chất khí, nhiệt độ thấp
PEEK Khoảng 250 C Hấp thụ rất ít, chịu mài mòn tốt trong nước bẩn Nước muối ấm, nước có cát, chu kỳ cao
Nylon Khoảng 90 C Nở ra trong nước, mất độ kín Khí và dầu khô, không phải nước biển
Đệm ghế kim loại Bị giới hạn bởi kim loại Trầy xước do hạt sạn, rò rỉ ở áp suất thấp Chỉ dùng cho nhiệt độ cao hoặc chống cháy

Các khe hở bạn không thể kiểm tra

Hỏng hóc trong nước biển bắt đầu từ các khe hở: dưới gioăng thân van, phía sau vòng đệm ghế, giữa bi van và trục van, và trong ren của bu lông nắp. Titan tinh khiết thương mại có khả năng chống ăn mòn khe hở rất tốt trong nước biển ở nhiệt độ bình thường, và con số thường được trích dẫn là rủi ro xuất hiện ở nhiệt độ clo cao hơn khoảng 70 đến 80 độ, đặc biệt là nơi khe hở hẹp làm cạn kiệt oxy trên bề mặt. Đó là một giới hạn thực tế, không phải là thủ tục: một mối nối có gioăng ấm, tù đọng là hình dạng chính xác nơi nó có thể bắt đầu.

Phản ứng thực tế là loại bỏ khe hở. Rãnh gioăng kín ngăn nước biển tiếp xúc với mặt được che chắn. Lắp ráp khô với gioăng phù hợp, lỗ khoan được đánh bóng và cổng xả áp suất khoang đều loại bỏ những nơi nước có thể đọng lại. Nơi dịch vụ ấm và tù đọng, Gr7 với một lượng nhỏ palladium bổ sung là loại vật liệu thân van bảo thủ hơn, và bản vẽ nên ghi rõ điều đó thay vì để nhà cung cấp quyết định.

Kiểm tra van theo cách nó sẽ hoạt động

Kiểm tra vỏ thủy tĩnh bằng nước ngọt chứng minh vật đúc và mối nối. Nó không chứng minh đệm ghế trong nước biển, và nó không thể cho thấy điều gì sẽ xảy ra sau một tháng đứng im. Hai bổ sung khắc phục hầu hết những thiếu sót đó: kiểm tra rò rỉ đệm ghế theo mức API 598 đã nêu thay vì đạt hoặc không đạt, và nêu rõ loại nước mà van sẽ tiếp xúc, bao gồm cả clo hóa và nhiệt độ, để đệm ghế và gioăng được chọn cho phù hợp.

Xả áp suất khoang quan trọng hơn những gì thường được công nhận. Van bi giữ nước biển trong khoang thân van khi đóng, và sự gia tăng nhiệt độ làm giãn nở chất lỏng bị giữ lại đó cho đến khi nó đẩy đệm ghế ra hoặc nâng gioăng trục. Cổng xả áp suất, hoặc thiết kế đệm ghế xả khoang, loại bỏ vấn đề với chi phí của một thao tác khoan.

Chế độ hỏng hóc Nơi nó bắt đầu Bạn thấy gì Phòng ngừa
Biến dạng đệm ghế Rãnh vòng đệm ghế Rò rỉ tăng theo nhiệt độ RPTFE hoặc PEEK, tải trọng đệm ghế được kiểm soát
Khe hở ở gioăng thân van Mặt rãnh gioăng Vết ố và rỗ dưới mối nối Rãnh kín, gioăng graphite hoặc PTFE, lắp ráp khô
Khe hở bi van và trục Khe trục dẫn động Hoạt động cứng, sau đó rò rỉ Chất bôi trơn màng khô, miếng chèn khác biệt
Ăn mòn ren bu lông Bu lông nắp Ren bị gỉ, mô-men xoắn không đều Bu lông thép không gỉ hoặc phủ, chống dính
Áp suất khoang bị kẹt Khoang thân van Đệm ghế bị đẩy ra sau khi nhiệt độ tăng Cổng xả áp suất khoang, chỉ định khi đặt hàng
Màng sinh học dưới cặn bẩn Bề mặt bi van, mặt đệm ghế Rò rỉ sau thời gian không hoạt động Xả trước khi tắt máy, lỗ khoan được đánh bóng

So sánh với thép không gỉ thực sự dựa vào điều gì

So sánh thép không gỉ thường dựa trên khả năng chống rỗ, nơi 316L có chỉ số chống rỗ gần 25 và nhiệt độ rỗ tới hạn trong clorua khoảng 20 đến 25 độ, trong khi titan không bị rỗ trong nước biển chút nào. Sự khác biệt đó là có thật và đó là lý do tại sao titan được chỉ định. Nhưng sự so sánh được quyết định ở khe hở, không phải trên bề mặt được đánh bóng: van 316L có thể trông hoàn hảo nhưng vẫn hỏng dưới gioăng sau vài tháng, và van titan có thể trông hoàn hảo nhưng vẫn rò rỉ ở đệm ghế vì polymer đã lão hóa.

Đó là lý do tại sao hai loại van nên được so sánh trên cùng ba tiêu chí: loại vật liệu thân van và khả năng chống khe hở, vật liệu đệm ghế và giới hạn nhiệt độ, và gói kiểm tra và tài liệu. Một thân van titan với đệm ghế nylon và không có hồ sơ kiểm tra là một lựa chọn tồi hơn một van thép không gỉ với đệm ghế PEEK và hồ sơ đầy đủ, cho đường nước biển đứng im.

Để đặt hàng, hãy cung cấp kích thước và lớp áp suất, loại vật liệu thân van, vật liệu bi và trục, tên đệm ghế, cổng và thiết kế, đầu nối và mặt bích, cơ cấu chấp hành, tiêu chuẩn kiểm tra và đánh dấu. Nêu rõ loại nước: độ mặn, nhiệt độ, clo hóa và liệu van có đóng trong thời gian dài hay không. Cho biết lỗ khoan có được ngâm axit hoặc đánh bóng hay không, và liệu Gr7 có được yêu cầu cho dịch vụ nước ấm tù đọng hay không. Những thông tin này chỉ mất một chút thời gian và chúng quyết định các bộ phận duy nhất của van thực sự bị hao mòn.

Hình ảnh sản phẩm

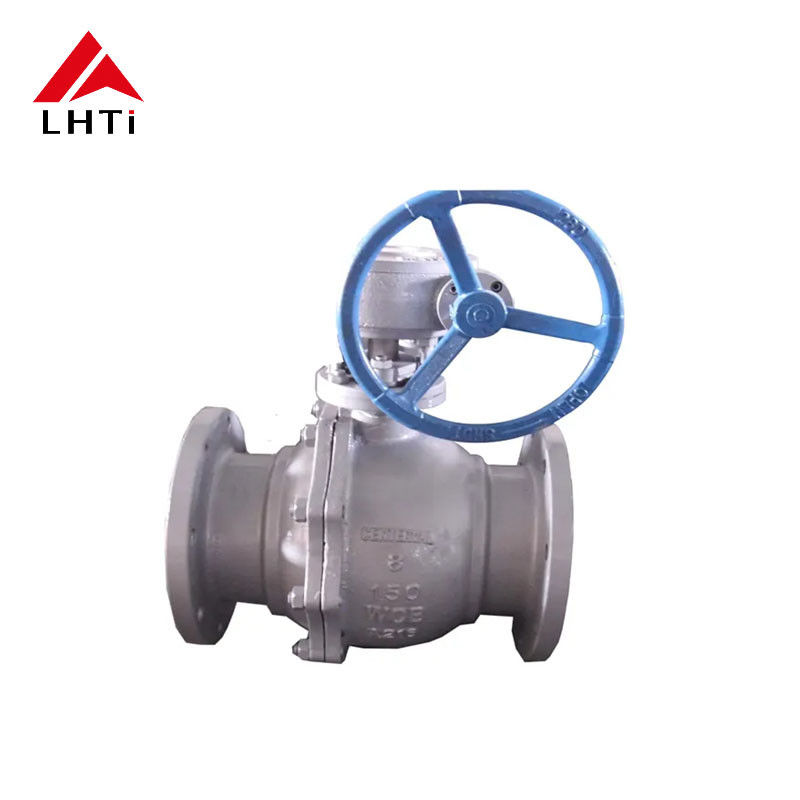

Gr2 titanium ball valve for seawater duty

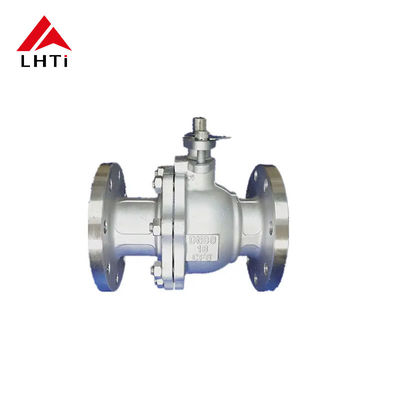

Gr2 titanium ball valve for seawater duty

Gr2 titanium ball valve for seawater duty
