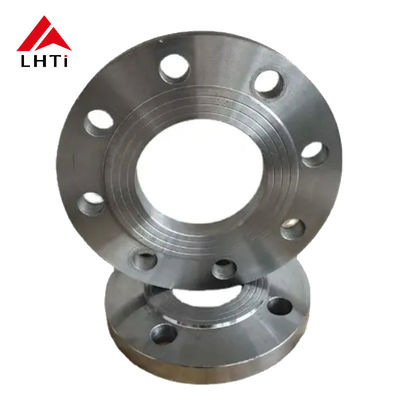

Đĩa phẳng phẳng DIN tiêu chuẩn Gr1 Gr2 Gr5 PLRF Flange Pipe Flange Plate cho hệ thống đường ống
Tiêu chuẩn DIN: Các miếng kẹp tuân thủ các tiêu chuẩn của Viện Tiêu chuẩn hóa Đức (DIN), trong đó phác thảo các kích thước cụ thể, vật liệuvà các quy trình thử nghiệm để đảm bảo tính nhất quán và đáng tin cậyCác tiêu chuẩn DIN phổ biến nhất cho các miếng kẹp bao gồm DIN 2573, DIN 2576, DIN 2631, trong số những người khác.
Flat Flange: Flat flange thường có mặt phẳng hoặc bề mặt phẳng để bóp vào flange giao phối, tạo ra một kết nối mạnh mẽ và chặt chẽ.
Nhóm 1 (Gr1):
Nhóm 2 (Gr2):
Nhóm 5 (Gr5):
3. Thông số kỹ thuật của DIN Flanges:
DIN flanges là flanges phù hợp với các tiêu chuẩn của Viện Tiêu chuẩn Đức (Deutsches Institut für Normung, viết tắt là DIN).và các quy trình thử nghiệm của sườn, đảm bảo tính nhất quán và độ tin cậy trong các kết nối đường ống.và hàng không vũ trụ do chất lượng cao và thiết kế chính xác của chúng.
DIN flanges có nhiều loại khác nhau, mỗi loại phù hợp với các ứng dụng khác nhau.Những miếng kẹp này có cổ dài phân phối căng thẳng hiệu quả hơn; tiêu chuẩn DIN 2576 xác định các vòm mù, được sử dụng để đóng đầu ống hoặc van; tiêu chuẩn DIN 2631 xác định các vòm mặt phẳng (FF),thường được sử dụng với các miếng đệm cho các ứng dụng áp suất thấp; tiêu chuẩn DIN 2632 xác định các miếng kẹp mặt nâng (RF), với một khu vực nâng giúp tạo ra một niêm phong chặt chẽ hơn với miếng kẹp; tiêu chuẩn DIN 2633 bao gồm các miếng kẹp khớp kiểu vòng (RTJ),thường được sử dụng trong các hệ thống áp suất cao đòi hỏi một niêm phong kim loại-kim loại.
Các thông số kỹ thuật chính của vòm DIN bao gồm: đường kính danh nghĩa (DN), đề cập đến kích thước danh nghĩa của vòm và thường tương ứng với đường kính bên trong của ống, ví dụ:DN50 cho thấy một vảy cho một đường ống có đường kính bên trong 50mmĐánh giá áp suất, đề cập đến áp suất tối đa mà một miếng kẹp có thể chịu được, được xác định bởi vật liệu và kích thước miếng kẹp; đường kính vòng tròn cuộn (BCD),đường kính của vòng tròn thông qua trung tâm của các lỗ cuộn; số lỗ cuộn, thường dao động từ 4 đến 12, tùy thuộc vào kích thước vòm; kích thước lỗ cuộn, đường kính của lỗ cuộn, phải phù hợp với các cuộn được sử dụng để lắp đặt;Độ dày miếng kẹp, phụ thuộc vào áp suất và kích thước; loại mặt, đề cập đến bề mặt của miếng kẹp tiếp xúc với miếng kẹp, có sẵn ở mặt phẳng (FF), mặt nâng (RF), hoặc khớp kiểu vòng (RTJ),tùy thuộc vào loại vòm; và đường kính bên ngoài, đường kính tối đa của vòm.
DIN flanges được làm từ các vật liệu khác nhau, thường bao gồm thép cacbon, thép không gỉ, thép hợp kim, titan và hợp kim niken.Sự lựa chọn vật liệu phụ thuộc vào các yêu cầu cụ thể của ứng dụngVí dụ, DIN 17100 áp dụng cho các miếng kẹp thép carbon, DIN 17440 áp dụng cho các miếng kẹp thép không gỉ và DIN 50304 áp dụng cho các miếng kẹp thép hợp kim.
DIN flanges được phân loại theo PN (đồng độ áp suất) của chúng, cho thấy áp suất tối đa mà một flange có thể chịu được.PN 10 (áp suất tối đa 10 bar), PN 16 (áp suất tối đa 16 bar), PN 25 (áp suất tối đa 25 bar), PN 40 (áp suất tối đa 40 bar), và các chỉ số cao hơn như PN 63 và PN 100, thích hợp cho các hệ thống áp suất cao.
Mặt vòm cũng có các loại khác nhau, chẳng hạn như mặt phẳng (FF), mặt nâng (RF) và khớp kiểu vòng (RTJ), được sử dụng kết hợp với vòm để đảm bảo niêm phong.Sự lựa chọn của loại mặt miếng lót là rất quan trọng tùy thuộc vào ứng dụng.
Ngoài ra, việc thiết kế các miếng kẹp DIN cũng phải tính đến các yêu cầu cho các nút và vỏ ghép phù hợp.thường được làm từ thép bền cao hoặc thép không gỉ để đảm bảo niêm phong và buộc; các miếng đệm được sử dụng để đảm bảo niêm phong từ miếng đệm sang miếng đệm, và các vật liệu đệm phổ biến bao gồm cao su, graphite, PTFE (polytetrafluoroethylene) và vật liệu kim loại,tùy thuộc vào điều kiện làm việc và đặc điểm của môi trường.
Cuối cùng, các miếng kẹp DIN thường có thông tin quan trọng được đánh dấu trên bề mặt của chúng, chẳng hạn như logo của nhà sản xuất, chất lượng vật liệu, chỉ số áp suất, kích thước, đường kính danh nghĩa (DN),và số tiêu chuẩn DIN để đảm bảo chất lượng và khả năng truy xuấtNgoài ra, DIN flanges trải qua kiểm tra chất lượng nghiêm ngặt trong quá trình sản xuất, bao gồm kiểm tra áp suất, kiểm tra vật liệu và kiểm tra kích thước,để đảm bảo họ đáp ứng các yêu cầu dự kiến.
Bằng cách tuân thủ các tiêu chuẩn DIN, các nhà sản xuất có thể đảm bảo chất lượng liên tục của các miếng kẹp trên toàn thế giới,đảm bảo các miếng kẹp từ các nhà sản xuất khác nhau phù hợp hoàn hảo với nhau và đáp ứng nhu cầu của các hệ thống đường ống công nghiệp khác nhau.
4. Các thông số kỹ thuật cho DIN2501 PN40 Titanium Plate Flange
| Kích thước ống danh nghĩa | Chiều kính của | Phân Dia | Chứng nhận sườn | Thk của Flanges | Dia của Bolt Cirlce | Số | Biểu đồ của lỗ Bolt | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| DN | Đường ống | D | D5 | B | K | lỗ | D2 | KG |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
Tỷ lệ sức mạnh cao so với trọng lượng: Titanium vừa nhẹ vừa mạnh, làm cho nó hữu ích để giảm trọng lượng tổng thể của hệ thống đường ống trong khi duy trì sức mạnh.
Chống ăn mòn vượt trội: Titanium đặc biệt hiệu quả trong môi trường khắc nghiệt và nhiệt độ cao, chẳng hạn như những ứng dụng hóa học, hàng hải và hàng không vũ trụ.
Độ bền và tuổi thọ lâu dài: Các miếng kẹp titan có tuổi thọ dài do khả năng chống ăn mòn, quy mô và hao mòn, dẫn đến bảo trì và thay thế ít thường xuyên hơn.
Chống nhiệt độ cao: Titanium có thể hoạt động trong một phạm vi nhiệt độ rộng, bao gồm cả điều kiện lạnh và nhiệt độ cao,làm cho nó phù hợp với một loạt các ứng dụng công nghiệp.
Đồng hàn liền mạch và mạnh mẽ: Thiết kế cổ hàn đảm bảo rằng kết nối giữa vòm và ống là mạnh mẽ và cung cấp một quá trình chuyển đổi trơn tru để tránh tập trung căng thẳng.
