| Tên thương hiệu: | LHTi |
| Số mẫu: | Bích hàn dài titan |
| MOQ: | 100 cái |
| giá bán: | as per your requirement |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |

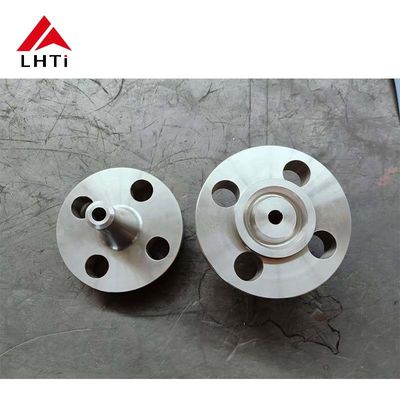

Các lớp 300 Long Weld Neck Flange Raised Face được sử dụng rộng rãi trong hệ thống đường ống công nghiệp để kết nối các đường ống một cách an toàn và xử lý các điều kiện hoạt động khác nhau.,bao gồm Titanium lớp 2, 5 và 7, cũng như thép carbon và thép không gỉ.và phù hợp với các ứng dụng cụ thểHiểu được những khác biệt này là rất cần thiết khi lựa chọn vật liệu kẹp phù hợp cho một ứng dụng cụ thể.
Bài viết này khám phá các tính chất và lợi thế của các vật liệu này và một bảng so sánh sẽ được cung cấp để làm nổi bật sự khác biệt chính giữa loại titan 2, 5, 7, thép carbon,và thép không gỉ.
| Tài sản | Titanium lớp 2 | Titanium lớp 5 | Titanium lớp 7 | Thép carbon | Thép không gỉ |
|---|---|---|---|---|---|
| Thành phần | 99% Titanium | 90% Titanium, 6% Aluminium, 4% Vanadium | 90% Titanium, 6% Aluminium, 2% Palladium | Sắt + Carbon | Sắt + Chromium (10-20%) + Nickel |
| Chống ăn mòn | Tốt (đặc biệt là trong clorua, nước biển) | Tuyệt vời (khả năng chống nhiệt độ cao tốt hơn) | Tốt (khả năng chống ăn mòn cao hơn trong môi trường axit) | Mất chất (rỉ sét dễ dàng trong độ ẩm, axit) | Tốt (chống lại axit oxy hóa, clorua) |
| Độ bền kéo | Trung bình | Cao (lớn hơn lớp 2) | Trung bình đến cao | Trung bình | Cao |
| Chống mệt mỏi | Trung bình | Tốt lắm. | Cao | Mức thấp | Tốt lắm. |
| Chống nhiệt độ | Trung bình | Cao (chống nhiệt tốt hơn) | Cao (kháng oxy hóa) | Mức thấp | Trung bình |
| Ứng dụng | Hải quân, hóa học, y tế | Hàng không vũ trụ, quân sự, chế biến hóa chất | Xử lý hóa học (môi trường hung hăng) | Công nghiệp chung, Xây dựng | Hóa học, chế biến thực phẩm, y tế |
| Ưu điểm | Chống ăn mòn, có thể hàn | Sức mạnh, Hiệu suất cao, Kháng nhiệt | Tăng khả năng chống ăn mòn, có thể hàn | Hiệu quả về chi phí, sức mạnh | Độ bền, Kháng ăn mòn |
| Chi phí | Đắt tiền | Đắt tiền | Đắt tiền | Mức thấp | Trung bình đến cao |
Khi lựa chọn mặt nâng cánh quai cổ hàn dài lớp 300, sự lựa chọn vật liệu phụ thuộc phần lớn vào điều kiện hoạt động và ứng dụng cụ thể:
Tiêu chuẩn Titanium (2, 5, 7):
Thép carbon:
Thép không gỉ:
| Kích thước bằng inch | Kích thước bằng mm | Outer Dia. | Flange Thick. | Hub OD | Tiêu chuẩn đệm hàn | RF Dia. | Độ cao RF | PCD | Chiều dài trục | Số đệm | Kích thước Bolt UNC | Chiều dài chuông máy | RF Stud Length | Kích thước lỗ | Kích thước ISO Stud |
| A | B | C | D | E | F | G | H | ||||||||
| 1/2 | 15 | 95 | 12.7 | 38 | 21.3 | 34.9 | 2 | 66.7 | Theo yêu cầu | 4 | 1/2 | 55 | 65 | 5/8 | M14 |
| 3/4 | 20 | 115 | 14.3 | 48 | 26.7 | 42.9 | 2 | 82.6 | Theo yêu cầu | 4 | 5/8 | 65 | 75 | 3/4 | M16 |
| 1 | 25 | 125 | 15.9 | 54 | 33.4 | 50.8 | 2 | 88.9 | Theo yêu cầu | 4 | 5/8 | 65 | 75 | 3/4 | M16 |
| 1 1/4 | 32 | 135 | 17.5 | 64 | 42.2 | 63.5 | 2 | 98.4 | Theo yêu cầu | 4 | 5/8 | 70 | 85 | 3/4 | M16 |
| 1 1/2 | 40 | 155 | 19.1 | 70 | 48.3 | 73 | 2 | 114.3 | Theo yêu cầu | 4 | 3/4 | 75 | 90 | 7/8 | M20 |
| 2 | 50 | 165 | 20.7 | 84 | 60.3 | 92.1 | 2 | 127 | Theo yêu cầu | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 2 1/2 | 65 | 190 | 23.9 | 100 | 73 | 104.8 | 2 | 149.2 | Theo yêu cầu | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 3 | 80 | 210 | 27 | 117 | 88.9 | 127 | 2 | 168.3 | Theo yêu cầu | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| 3 1/2 | 90 | 230 | 28.6 | 133 | 101.6 | 139.7 | 2 | 184.2 | Theo yêu cầu | 8 | 3/4 | 95 | 110 | 7/8 | M20 |
| 4 | 100 | 255 | 30.2 | 146 | 114.3 | 157.2 | 2 | 200 | Theo yêu cầu | 8 | 3/4 | 95 | 115 | 7/8 | M20 |
| 5 | 125 | 280 | 33.4 | 178 | 141.3 | 185.7 | 2 | 235 | Theo yêu cầu | 8 | 3/4 | 110 | 120 | 7/8 | M20 |
| 6 | 150 | 320 | 35 | 206 | 168.3 | 215.9 | 2 | 269.9 | Theo yêu cầu | 12 | 3/4 | 110 | 120 | 7/8 | M20 |
| 8 | 200 | 380 | 39.7 | 260 | 219.1 | 269.9 | 2 | 330.2 | Theo yêu cầu | 12 | 7/8 | 120 | 140 | 1 | M24 |
| 10 | 250 | 445 | 46.1 | 321 | 273 | 323.8 | 2 | 387.4 | Theo yêu cầu | 16 | 1 | 140 | 160 | 1 1/8 | M27 |
| 12 | 300 | 520 | 49.3 | 375 | 323.8 | 381 | 2 | 450.8 | Theo yêu cầu | 16 | 1 1/8 | 145 | 170 | 1 1/4 | M30 |
| 14 | 350 | 585 | 52.4 | 425 | 355.6 | 412.8 | 2 | 514.4 | Theo yêu cầu | 20 | 1 1/8 | 160 | 180 | 1 1/4 | M30 |
| 16 | 400 | 650 | 55.6 | 483 | 406.4 | 469.9 | 2 | 571.5 | Theo yêu cầu | 20 | 1 1/4 | 165 | 190 | 1 3/8 | M33 |
| 18 | 450 | 710 | 58.8 | 533 | 457 | 533.4 | 2 | 628.6 | Theo yêu cầu | 24 | 1 1/4 | 170 | 195 | 1 3/8 | M33 |
| 20 | 500 | 775 | 62 | 587 | 508 | 584.2 | 2 | 685.8 | Theo yêu cầu | 24 | 1 1/4 | 185 | 205 | 1 3/8 | M33 |
| 24 | 600 | 915 | 68.3 | 702 | 610 | 692.2 | 2 | 812.8 | Theo yêu cầu | 24 | 1 1/2 | 205 | 230 | 15/8 |
Chọn vật liệu: Bước đầu tiên trong sản xuất miếng kẹp titan liên quan đến việc chọn hợp kim titan chất lượng cao, hoặc lớp 2 hoặc lớp 5, dựa trên các yêu cầu cụ thể của ứng dụng.Lớp 2 được chọn vì khả năng chống ăn mòn và hàn tuyệt vời, trong khi lớp 5 được chọn cho các yêu cầu sức mạnh cao hơn.
Hình thành và chế biến: Các viên titan được nung nóng đến nhiệt độ cao và sau đó được hình thành thành hình vòm bằng các kỹ thuật như rèn hoặc đúc.sợi dây lót được gia công chính xác để đạt được kích thước chính xác, bao gồm cả mặt nâng và lỗ bóp.
Điều trị nhiệt: Cả hợp kim titan lớp 2 và lớp 5 đều có thể trải qua các quy trình xử lý nhiệt để tăng cường tính chất cơ học của chúng. Đối với lớp 5,điều này thường liên quan đến điều trị dung dịch sau đó là lão hóa để tăng sức mạnh.
Xét bề mặt: Bề mặt vòm, đặc biệt là mặt nâng cao, được đánh bóng để hoàn thiện mịn để cải thiện bề mặt niêm phong khi kết hợp với các miếng dán.Bước này là rất quan trọng để đảm bảo hiệu suất không rò rỉ và đáp ứng các tiêu chuẩn hoàn thiện bề mặt yêu cầu.
Kiểm tra và kiểm tra: Mỗi miếng kẹp được kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra trực quan, kiểm tra kích thước,và thử nghiệm không phá hủy như kiểm tra siêu âm hoặc tia X để đảm bảo không có khiếm khuyết bên trongKiểm tra áp suất cũng có thể được thực hiện để xác minh khả năng chịu được áp suất được chỉ định.
