Thông tin chi tiết sản phẩm
Nguồn gốc: BaoJi Thiểm Tây Trung Quốc
Hàng hiệu: LHTI
Chứng nhận: ISO9001
Số mô hình: LH-32
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 mảnh
Giá bán: US dollar $180/pc-US dollar $300/pc
chi tiết đóng gói: trường hợp ván ép xuất khẩu tiêu chuẩn
Thời gian giao hàng: 5-7 ngày
Điều khoản thanh toán: L / C, D / P, T / T, Western Union, paypal, v.v.
Khả năng cung cấp: 500 mảnh mỗi tuần
Vật chất: |
Titan |
Loại hình: |
WN |
Tiêu chuẩn: |
ANSI B16.5 |
Lớp: |
Gr2 |
Mặt: |
RF |
Đăng kí: |
dầu mỏ. hóa chất công nghiệp |
Từ khóa: |
Mặt bích titan WN |
Vật chất: |
Titan |
Loại hình: |
WN |
Tiêu chuẩn: |
ANSI B16.5 |
Lớp: |
Gr2 |
Mặt: |
RF |
Đăng kí: |
dầu mỏ. hóa chất công nghiệp |
Từ khóa: |
Mặt bích titan WN |

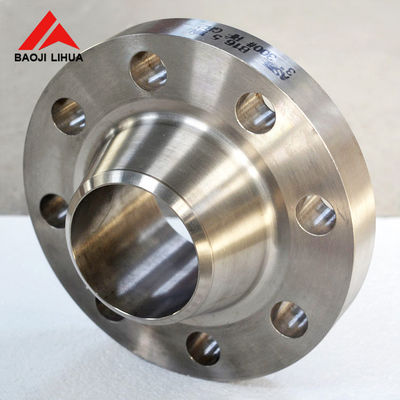

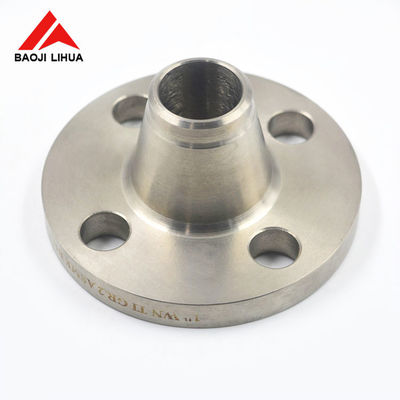

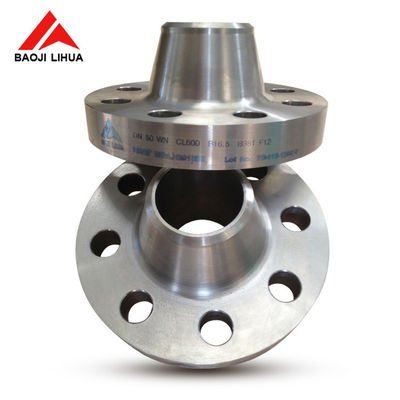

Mặt bích titan cổ hàn RF ANSI B16.5 Gr2 WN
LHTIcung cấp tất cả các loại mặt bích titan theo đặc điểm kỹ thuật ASME B16.5, chủ yếu là mặt bích trượt titan, mặt bích mù titan, mặt bích cổ hàn titan và mặt bích khớp nối bằng titan.Chất liệu chủ yếu là CP Titanium.
1. mặt bích titan RIÊNG
| Mỹ phẩm | ASME B 16,5 Ti gr2 mặt bích titan WN rf ngành dầu khí & mặt bích dầu |
| Lớp vật liệu | Gr2, (Gr7, GR12) |
| Chứng nhận | ISO9001: 2008, EN10204.3.1 |
| Tiêu chuẩn | ANSI B16.5,ASME B16.5,ASME B16.47, |
| kích thước | 1/2 "~ 24" |
| Lớp áp lực | 150LB, 300LB, 600 LB, 900LB, 1500LB, 2500LB |
| Kĩ thuật | Được rèn và gia công bằng máy CNC |
| loại hình | WN |
| Mặt bích | FF, RF, TG, RJ, MFM, v.v. |
1/2 "đến 60" NPS (ANSI) [Chỉ mặt nhô lên] Lớp 150 đến 2500
12 "đến 60" NPS (MSS) Lớp 150 đến Lớp 900 [Mặt nhô lên] Lớp 300 đến Lớp 900
| Mặt bích cổ hàn CL150 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nôm na.Đường ống Kích thước |
Địa bích. | Mặt bích dày | Đường kính trung tâm.Ở mức cơ bản | Dia Face được nâng lên. | Đường kính trung tâm.tại Weld Point | Không. của Hố |
Dia. của Bu lông |
Dia.Của Vòng tròn bu lông |
Chán Dia. |
Chiều dài Thru Hub |
| 1/2 | 3-1 / 2 | 16/7 | 1-3 / 16 | 1-3 / 8 | 0,84 | 4 | 1/2 | 2-3 / 8 | 0,62 | 1-7 / 8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 1,05 | 4 | 1/2 | 2-3 / 4 | 0,82 | 2-1 / 16 |
| 1 | 4-1 / 4 | 16/9 | 1-15 / 16 | 2 | 1,32 | 4 | 1/2 | 3-1 / 8 | 1,05 | 2-3 / 16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 1,66 | 4 | 1/2 | 3-1 / 2 | 1,38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 16/11 | 2-9 / 16 | 2-7 / 8 | 1,90 | 4 | 1/2 | 3-7 / 8 | 1,61 | 2-7 / 16 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 2,38 | 4 | 5/8 | 4-3 / 4 | 2,07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 2,88 | 4 | 5/8 | 5-1 / 2 | 2,47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3,50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 4,00 | số 8 | 5/8 | 7 | 3.55 | 2-13 / 16 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 4,50 | số 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 5,56 | số 8 | 3/4 | 8-1 / 2 | 5,05 | 3-1 / 2 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 6,63 | số 8 | 3/4 | 9-1 / 2 | 6,07 | 3-1 / 2 |
| số 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8,63 | số 8 | 3/4 | 11-3 / 4 | 7,98 | 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 10,75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12,75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 14,00 | 12 | 1 | 18-3 / 4 | 13,25 | 5 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16,00 | 16 | 1 | 21-1 / 4 | 15,25 | 5 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 18,00 | 16 | 1-1 / 8 | 22-3 / 4 | 17,25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20,00 | 20 | 1-1 / 8 | 25 | 19,25 | 5-11 / 16 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 24,00 | 20 | 1-1 / 4 | 29-1 / 2 | 23,25 | 6 |
Các sản phẩm liên quan khác
--- Bu lông lục giác titan GR2 DIN933 và đai ốc lục giác titan DIN934
--- Ống nối titan nguyên chất, cút titan, bộ giảm tốc đồng tâm, v.v.
--- Ống hàn / liền mạch titan cho công nghiệp hóa học
5. hình ảnh phản hồi của khách hàng
Bất kỳ yêu cầu thông tin xin vui lòng liên hệ với chúng tôi.
