| Tên thương hiệu: | LIHUA |
| Số mẫu: | LH-BL |
| MOQ: | 1 miếng |
| giá bán: | US dollar $30/pc--US dollar $80/pc |
| Điều khoản thanh toán: | L/C, T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |
Mặt bích mù titan
Mặt bích BL còn được gọi là mặt bích mù.Đó là một dạng kết nối của mặt bích.Nó thực sự là một mặt bích không có lỗ ở giữa.Một trong những chức năng của nó là thông tắc cuối đường ống, và chức năng khác là tạo điều kiện thuận lợi cho việc loại bỏ các cặn bẩn trong đường ống trong quá trình bảo trì.Về tác dụng chặn, nó có tác dụng tương tự như nắp và phích cắm.Nhưng không có cách nào để tháo rời phích cắm, trong khi mặt bích liên kết được cố định bằng bu lông, rất thuận tiện khi tháo rời.
| Lớp vật liệu | Gr2, Gr7, Gr12 |
| Chứng nhận | ISO9001: 2018, BV |
| Tiêu chuẩn | ANSI B16.5, ASTM B16.5, JIS B2220, DIN2627-2628, ASME, GB / T 9116 |
| kích thước | 1/2 "~ 30" NB, NPS 1/2 - NPS 24 (DN 10-2000) |
| Clase áp suất | PN0,25 ~ 32Mpa |
| (DIN) PN6, PN10, PN16, PN25 mặc dù PN250 | |
| 150LB, 250LB, 300LB, 400 LB, 500LB, 600 LB, 900LB, 1500LB, 2500LB | |
| Kĩ thuật | Được rèn và gia công CNC |
| loại hình | WNRF, SORF, BLIND, SW, PL |
| Mặt bích | FF, RF, TG, RJ, v.v. |
| Sản phẩm ứng dụng | được sử dụng trong ô tô, kính, thiết bị y tế, điện tử, thiết bị hóa dầu |
| Thuận lợi | 1. Tuổi thọ dài |
| 2. chống ăn mòn | |
| 3.hign men strenth và độ bền kéo. |
Tất cả các bài kiểm tra chất lượng của Mặt bích Titan BL:
Kiểm tra trực quan (VT)
Kiểm tra siêu âm (UT)
Thử nghiệm chụp ảnh phóng xạ (RT)
Kiểm tra hạt từ tính (MT)
Thử nghiệm thẩm thấu / Độ thẩm thấu của thuốc nhuộm (PT)
Thử nghiệm hiện tại xoáy (ET)
Phát xạ âm thanh (AE)

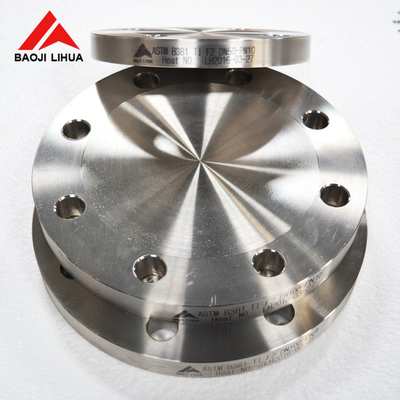

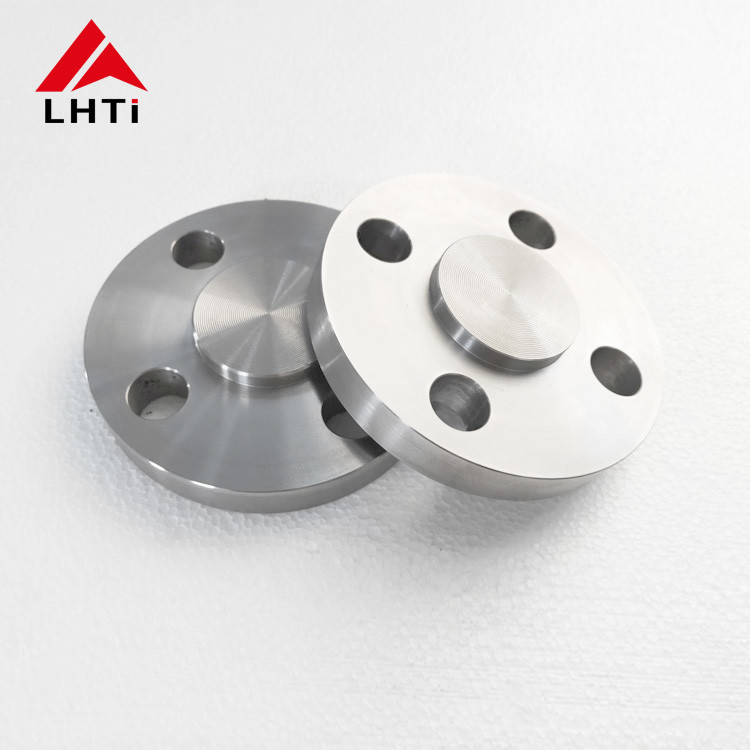

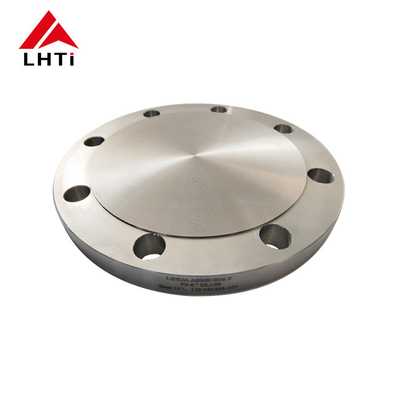

Hình ảnh chi tiết của Mặt bích Titan BL:
| Mặt bích mù titan lớp 150 | ||||||
| Nôm na.Kích thước đường ống | Địa bích. | Mặt bích dày | Dia Face được nâng lên. | Số lỗ | Dia.của bu lông | Dia.Của vòng tròn bu lông |
| 1/2 | 3-1 / 2 | 16/7 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-11 / 16 | 4 | 1/2 | 2-3 / 4 |
| 1 | 4-1 / 4 | 16/9 | 2 | 4 | 1/2 | 3-1 / 8 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 |
| 1-1 / 2 | 5 | 16/11 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 |
| 2 | 6 | 3/4 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 |
| 2-1 / 2 | 7 | 7/8 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 |
| 3 | 7-1 / 2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 5-1 / 2 | số 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3 / 16 | số 8 | 5/8 | 7-1 / 2 |
| 5 | 10 | 15/16 | 7-5 / 16 | số 8 | 3/4 | 8-1 / 2 |
| 6 | 11 | 1 | 8-1 / 2 | số 8 | 3/4 | 9-1 / 2 |
| số 8 | 13-1 / 2 | 1-1 / 8 | 10-5 / 8 | số 8 | 3/4 | 11-3 / 4 |
| 10 | 16 | 1-3 / 16 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 |
| 12 | 19 | 1-1 / 4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3 / 8 | 16-1 / 4 | 12 | 1 | 18-3 / 4 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18-1 / 2 | 16 | 1 | 21-1 / 4 |
| 18 | 25 | 1-9 / 16 | 21 | 16 | 1-1 / 8 | 22-3 / 4 |
| 20 | 27-1 / 2 | 1-11 / 16 | 23 | 20 | 1-1 / 8 | 25 |
| 24 | 32 | 1-7 / 8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1 / 2 |
| Mặt bích mù titan lớp 300 | ||||||
| Nôm na.Kích thước đường ống | Địa bích. | Mặt bích dày | Dia Face được nâng lên. | Số lỗ | Dia.Của bu lông | Dia.Của vòng tròn bu lông |
| 1/2 | 3-3 / 4 | 16/9 | 1-3 / 8 | 4 | 1/2 | 2-5 / 8 |
| 3/4 | 4-5 / 8 | 5/8 | 1-11 / 16 | 4 | 5/8 | 3-1 / 4 |
| 1 | 4-7 / 8 | 16/11 | 2 | 4 | 5/8 | 3-1 / 2 |
| 1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 4 | 5/8 | 3-7 / 8 |
| 1-1 / 2 | 6-1 / 8 | 13/16 | 2-7 / 8 | 4 | 3/4 | 4-1 / 2 |
| 2 | 6-1 / 2 | 7/8 | 3-5 / 8 | số 8 | 5/8 | 5 |
| 2-1 / 2 | 7-1 / 2 | 1 | 4-1 / 8 | số 8 | 3/4 | 5-7 / 8 |
| 3 | 8-1 / 4 | 1-1 / 8 | 5 | số 8 | 3/4 | 6-5 / 8 |
