Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc, Thiểm Tây, Baoji (Thung lũng titan của Trung Quốc)
Hàng hiệu: LHTi
Chứng nhận: ISO9001:2015
Số mô hình: WN
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: $35 / pc
chi tiết đóng gói: Bao bì xuất khẩu tiêu chuẩn: bảo vệ bọt và EPE bên trong và vỏ gỗ dán bên ngoài.
Thời gian giao hàng: 10-15 ngày
Điều khoản thanh toán: L / C, T / T, D / P, D / A, Western Union
Khả năng cung cấp: 100000 chiếc mỗi tháng
Vật chất: |
Titan Gr2 Gr5 Gr7 |
Loại hình: |
WN (mặt bích cổ hàn) |
Tiêu chuẩn: |
ASME / ASTM B16.5 |
Lớp: |
CL150 |
Kích thước: |
2 "Sch.20 giây |
Kiểm tra chất lượng: |
UT, PT, v.v. |
MOQ: |
1 CÁI |
Thử nghiệm của bên thứ ba: |
TUV, SGS, BV, v.v. |
tên sản phẩm: |
Gr2 Gr7 Gr12 WN Mặt bích cổ hàn khử titan Ống nối 2 "Sch.20s Class 300 |
Vật chất: |
Titan Gr2 Gr5 Gr7 |
Loại hình: |
WN (mặt bích cổ hàn) |
Tiêu chuẩn: |
ASME / ASTM B16.5 |
Lớp: |
CL150 |
Kích thước: |
2 "Sch.20 giây |
Kiểm tra chất lượng: |
UT, PT, v.v. |
MOQ: |
1 CÁI |
Thử nghiệm của bên thứ ba: |
TUV, SGS, BV, v.v. |
tên sản phẩm: |
Gr2 Gr7 Gr12 WN Mặt bích cổ hàn khử titan Ống nối 2 "Sch.20s Class 300 |
Mặt bích titan ASME
Mặt bích Titan là bộ phận kết nối trục và trục và được sử dụng để kết nối giữa các đầu ống.Nó cũng được sử dụng cho các mặt bích trên đầu vào và đầu ra của thiết bị để kết nối giữa hai thiết bị, chẳng hạn như mặt bích giảm tốc.Kết nối mặt bích hoặc mối nối mặt bích đề cập đến một kết nối có thể tháo rời trong đó các mặt bích, vòng đệm và bu lông được kết nối với nhau như một tập hợp các kết cấu làm kín kết hợp.Mặt bích đường ống đề cập đến mặt bích được sử dụng cho đường ống trong lắp đặt đường ống và đề cập đến mặt bích đầu vào và đầu ra của thiết bị khi được sử dụng trên thiết bị.Có lỗ trên mặt bích và bu lông giúp cho hai mặt bích được kết nối chặt chẽ với nhau.Các mặt bích được làm kín bằng các miếng đệm.

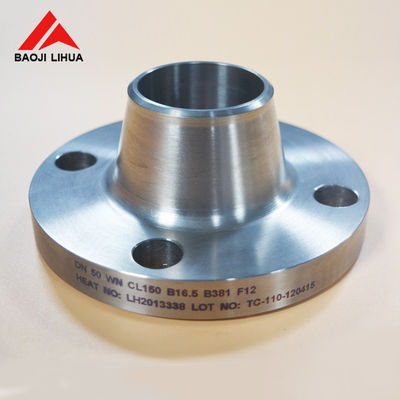

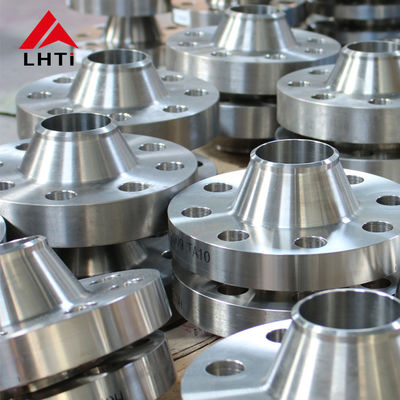

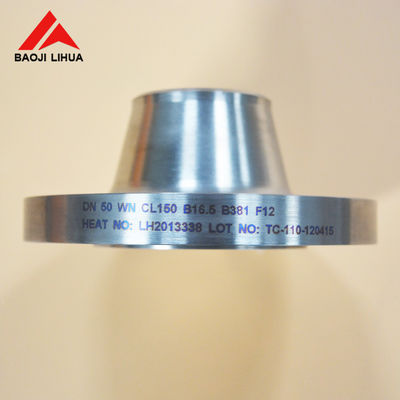

Tên sản phẩm:Mặt bích cổ hàn titan
Loại mặt bích:WN
Kích thước:1/2 "~ 80"
Lớp:Lớp 150 lớp 300 lớp 600 lớp 900 lớp 1500
Vật chất:GR1 GR2 GR7 GR11 GR12 (F2 F7 F11 F12)
Tiêu chuẩn:ANSI B16.5 ASTM B381
Kĩ thuật:Được rèn, gia công CNC
Đơn giá:$ 5,9- $ 269 / cái (Giá cụ thể tùy thuộc vào sản phẩm)
Việc sử dụng các loại Titanium khác nhau:
(1) Gr1 có thể được sử dụng trong các bộ phận vẽ nhờ độ giãn dài tốt và khả năng chống ăn mòn tuyệt vời.
(2) Gr2 là titan tinh khiết thương mại được sử dụng rộng rãi nhất.
(3) Gr3 hầu như được sử dụng trong các bình chịu áp lực.
(4) Gr4 có thể được sử dụng cho một số bộ phận phụ kiện và các miếng buộc, nhưng nó cần 300 độ C để tạo thành các hình dạng phức tạp.
(5) Hợp kim Gr5 là hợp kim titan được sử dụng rộng rãi nhất do tính chất cơ học và hóa học toàn diện của nó.
(6) Hợp kim Gr7 thêm ít palladium trong cp titan và nó có khả năng chống ăn mòn tuyệt vời nhất, tất nhiên giá thành cao hơn.
(7) Hợp kim Gr9 (Ti-3Al-2,5V) là hợp kim được sử dụng rộng rãi nhất trong gậy đánh gôn và dầm xe đạp.
(8) Hợp kim Gr23, ELI (kẽ răng cực thấp), có thể được sử dụng trong ngành y tế.
| Mặt bích cổ hàn titanLớp 150 | ||||||||||
| Nôm na.Đường ống Kích thước | Địa bích. | Mặt bích dày | Đường kính trung tâm.Ở mức cơ bản | Dia Face được nâng lên. | Đường kính trung tâm.tại Weld Point | Không. của Hố | Dia. của Bu lông | Dia.Của Vòng tròn bu lông | Chán Dia. | Chiều dài Thru Hub |
| 1/2 | 3-1 / 2 | 16/7 | 1-3 / 16 | 1-3 / 8 | 0,84 | 4 | 1/2 | 2-3 / 8 | 0,62 | 1-7 / 8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 1,05 | 4 | 1/2 | 2-3 / 4 | 0,82 | 2-1 / 16 |
| 1 | 4-1 / 4 | 16/9 | 1-15 / 16 | 2 | 1,32 | 4 | 1/2 | 3-1 / 8 | 1,05 | 2-3 / 16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 1,66 | 4 | 1/2 | 3-1 / 2 | 1,38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 16/11 | 2-9 / 16 | 2-7 / 8 | 1,90 | 4 | 1/2 | 3-7 / 8 | 1,61 | 2-7 / 16 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 2,38 | 4 | 5/8 | 4-3 / 4 | 2,07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 2,88 | 4 | 5/8 | 5-1 / 2 | 2,47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3,50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 4,00 | số 8 | 5/8 | 7 | 3.55 | 2-13 / 16 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 4,50 | số 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 5,56 | số 8 | 3/4 | 8-1 / 2 | 5,05 | 3-1 / 2 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 6,63 | số 8 | 3/4 | 9-1 / 2 | 6,07 | 3-1 / 2 |
| số 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8,63 | số 8 | 3/4 | 11-3 / 4 | 7,98 | 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 10,75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12,75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 14,00 | 12 | 1 | 18-3 / 4 | 13,25 | 5 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16,00 | 16 | 1 | 21-1 / 4 | 15,25 | 5 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 18.00 | 16 | 1-1 / 8 | 22-3 / 4 | 17,25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20,00 | 20 | 1-1 / 8 | 25 | 19,25 | 5-11 / 16 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 24,00 | 20 | 1-1 / 4 | 29-1 / 2 | 23,25 | 6 |
Các ứng dụng
Quy trình sản xuất
Nhà máy của chúng tôi
Công ty TNHH Kim loại màu Baoji Lihua đã tham gia sản xuất và xuất khẩu mặt bích titan trong hơn 15 năm và có thể sản xuất mặt bích titan kích thước tiêu chuẩn phù hợp với ASME / ANSI, DIN, JIS, EN 1092-1 và các tiêu chuẩn khác.Mặt bích có hình dạng đặc biệt cũng có thể được tùy chỉnh theo bản vẽ của khách hàng.Chào mừng bạn đến gửi bản vẽ và tùy chỉnh mặt bích không tiêu chuẩn.
Các sản phẩm rèn titan bao gồm mặt bích titan, đĩa / đĩa / bánh titan rèn, vòng rèn titan, khối titan, v.v.Trong khi chúng tôi cung cấp cho khách hàng những sản phẩm chất lượng tốt, chúng tôi đảm bảo rằng giá cả cạnh tranh trên thị trường.
Cổ phần
Kiểm tra chất lượng
Bao bì
