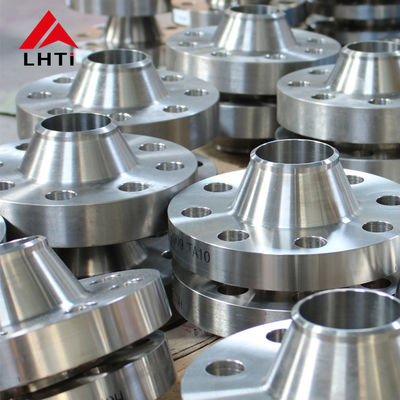

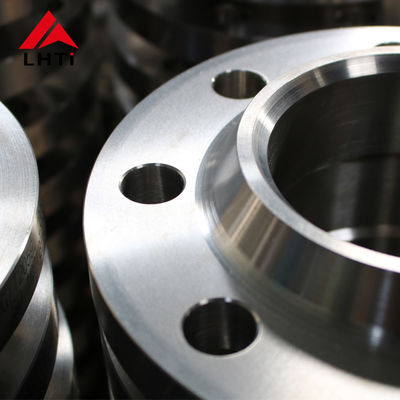

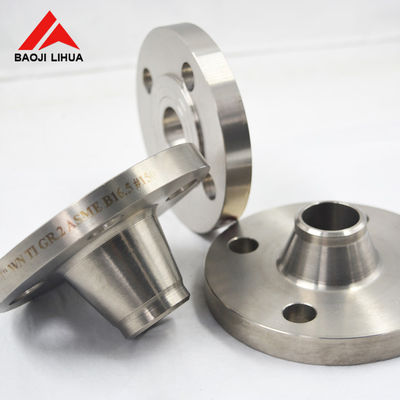

Mặt bích hàn titan giảm độ dài cấp 2 RF 2 "4" 6 "8" cho ống

Mặt bích Titan WN

Mặt bích titan là một bộ phận được làm bằng titan nguyên chất hoặc hợp kim titan, có tác dụng kết nối ống với ống, và cuối ống.

Tên sản phẩm: Mặt bích Titan WN

Tiêu chuẩn: ANSI / ASME B16.5

Vật chất: Gr1 Gr2 Gr5 Gr7 Gr12

Đơn giá: $ 25usd / cái- $ 85usd / pc

Bề mặt niêm phong: RF, FF, TG, RJ, v.v.

Kích thước: NPS 1/2 - NPS 24 (DN 10-2000)

Áp suất: 150 # -2500 #

Bề mặt: Đánh bóng

Kỹ thuật: Rèn và Gia công CNC

Kiểm tra: UT% PT%

Giấy chứng nhận: ISO9001, TUV, v.v.

Sự khác biệt giữa mặt bích titan cổ hàn và trượt trên mặt bích titan

1. Các hình thức hàn khác nhau: Hình thức hàn của ống mặt bích titan hàn phẳng và mặt bích titan là hàn phi lê, trong khi hình thức hàn của mặt bích hàn giáp cổ và ống là hàn chu vi;

2. Vật liệu khác nhau: vật liệu của mặt bích hàn phẳng cổ trụ được làm bằng tấm titan thông thường với độ dày đáp ứng yêu cầu, trong khi vật liệu của mặt bích hàn giáp cổ phần lớn được gia công từ vật liệu rèn titan;

3. áp suất danh nghĩa khác nhau: áp suất danh nghĩa của mặt bích hàn phẳng có cổ là: 0,6 --- 4,0MPa, và áp suất danh nghĩa của mặt bích hàn phẳng có cổ là: 1--25MPa;

4. Một điểm nữa là đường hàn giữa mặt bích hàn giáp cổ và ống nối thuộc đường may loại B, và đường hàn giữa mặt bích hàn phẳng có cổ và ống nối thuộc đường may loại C.Còn việc kiểm tra không phá hủy sau khi hàn thì khác;

5. Mặt bích hàn phẳng có cổ và mặt bích hàn đối đầu không thể thay thế theo ý muốn.Ở góc độ sản xuất, mặt bích hàn phẳng cổ trụ (SO là chữ viết tắt của Slip On) có đường kính trong lớn, đồng nghĩa với việc trọng lượng nhẹ và giá thành rẻ.Mặt bích hàn đối đầu cổ (WN là chữ viết tắt của Welding Neck) có đường kính danh nghĩa lớn hơn 250mm cần thử nghiệm, còn mặt bích SO không cần thử nghiệm nên giá thành rẻ.

Kết nối của mặt bích titan wn:

Có các lỗ trên mặt bích bằng titan, và các bu lông giúp hai mặt bích được kết nối chặt chẽ với nhau.Các mặt bích được làm kín bằng các miếng đệm.Phụ kiện đường ống có mặt bích đề cập đến các phụ kiện đường ống có mặt bích.

Nó có thể được tạo ra bằng cách đúc, hoặc nó có thể được tạo thành bằng cách kết nối vít hoặc hàn.Kết nối mặt bích bao gồm một cặp mặt bích, một miếng đệm, một số bu lông và đai ốc.Miếng đệm được đặt giữa các bề mặt làm kín của hai mặt bích.Sau khi siết chặt đai ốc, áp suất riêng trên bề mặt miếng đệm đạt đến một giá trị nhất định và biến dạng và lấp đầy sự không bằng phẳng của bề mặt làm kín để mối nối được chặt chẽ và không bị rò rỉ.
