| Tên thương hiệu: | LIHUA |
| Số mẫu: | LH-BL |
| MOQ: | 1 miếng |
| giá bán: | US dollar $30/pc--US dollar $180/pc |
| Điều khoản thanh toán: | L/C, T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |
UNS R50400 Gr.2 DIN 3.7035 Mặt bích mù hình răng cưa titan rèn BL F2 150# 300# 600#
Mặt bích BL còn được gọi là mặt bích mù.Đó là một hình thức kết nối của mặt bích.Nó thực sự là một mặt bích không có lỗ ở giữa.Một trong những chức năng của nó là chặn phần cuối của đường ống và chức năng còn lại là tạo điều kiện loại bỏ các mảnh vụn trong đường ống trong quá trình bảo trì.Đối với hiệu ứng chặn, nó có tác dụng tương tự như nắp và phích cắm.Nhưng không có cách nào để tháo phích cắm, trong khi mặt bích liên kết được cố định bằng bu lông, rất thuận tiện để tháo rời.
Tên sản phẩm: Mặt bích mù titan
Tiêu chuẩn: ANSI/ASME B16.5
Chất liệu: Gr1 Gr2 Gr5 Gr7 Gr12
ứng dụng: Công nghiệp hóa chất
Đơn giá: $25usd/pc-$85usd/pc
Bề mặt niêm phong: RF, FF, TG, RJ, v.v.
Kích thước: NPS 1/2 - NPS 24(DN 10 - 2000)
Áp lực: 150#-2500#
Bề mặt: Đánh bóng >
Kỹ thuật: Rèn và gia công CNC
Kiểm tra: UT% PT%<br/>
Giấy chứng nhận: ISO9001, TUV, v.v.
Tất cả các bài kiểm tra chất lượng của mặt bích Titan BL:
Kiểm tra trực quan (VT)
Kiểm tra siêu âm (UT)
Kiểm tra X quang (RT)
Kiểm tra hạt từ tính (MT)
Kiểm tra thâm nhập / Thuốc nhuộm thâm nhập (PT)
Kiểm tra dòng điện xoáy (ET)
Phát xạ âm thanh (AE)

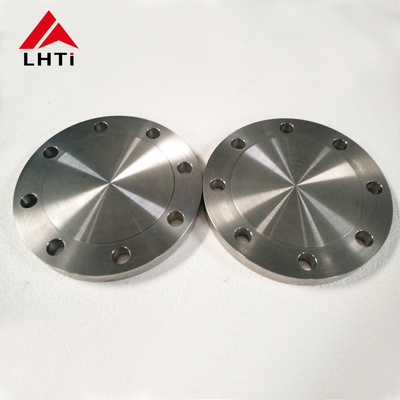

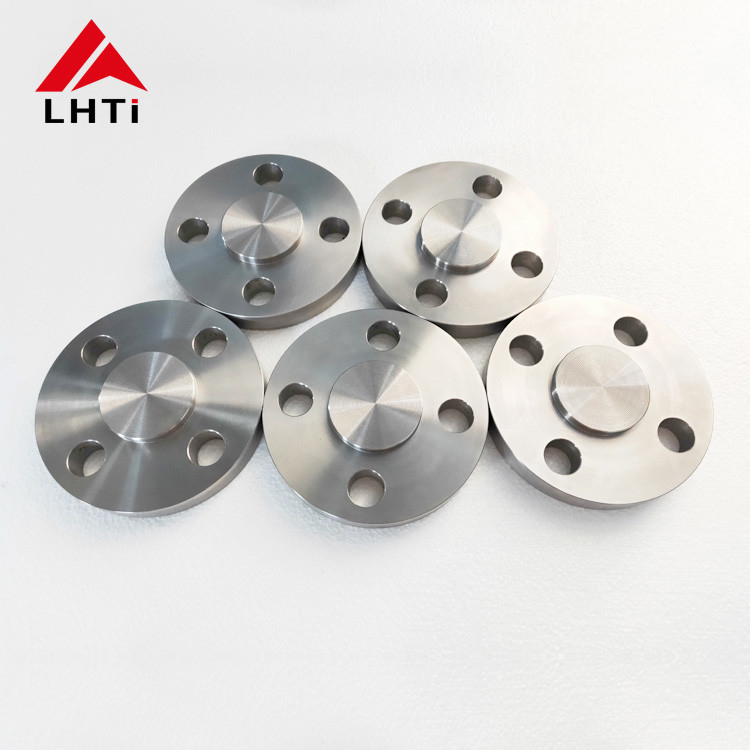

Hình ảnh chi tiết của mặt bích Titan BL:
| Mặt bích mù Titan Class 150 | ||||||
| Nôm na.Kích thước đường ống | Mặt bích Dia. | mặt bích dày | Mặt nâng lên Dia. | Số lỗ | đường kính.của bu lông | đường kính.vòng tròn bu lông |
| 1/2 | 3-1/2 | 16/7 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 16/9 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 16/11 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | số 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | số 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | số 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | số 8 | 3/4 | 9-1/2 |
| số 8 | 13-1/2 | 1-1/8 | 10-5/8 | số 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| Mặt bích mù Titan Class 300 | ||||||
| Nôm na.Kích thước đường ống | Mặt bích Dia. | mặt bích dày | Mặt nâng lên Dia. | Số lỗ | đường kính.bu lông | đường kính.vòng tròn bu lông |
| 1/2 | 3-3/4 | 16/9 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 16/11 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 16/13 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | số 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | số 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | số 8 | 3/4 | 6-5/8 |
