| Tên thương hiệu: | LHTi |
| Số mẫu: | Mặt bích tấm titan |
| MOQ: | 1-5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

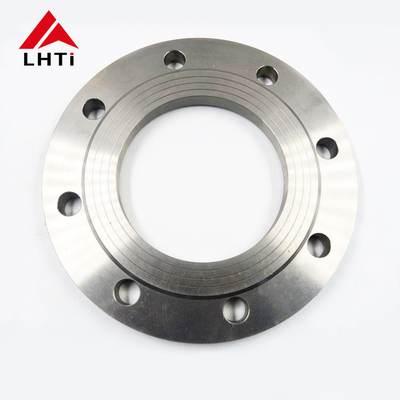

DIN 2503 Titanium Blind Plate Flange PN 25 Gr2 Gr5 Pipe Plate Flange cho hàn PLFF PLRF cho các ứng dụng công nghiệp
1.Sản phẩm giới thiệu của DIN2503 Titanium Plate Flange
DIN 2503là một tiêu chuẩn của Đức xác định kích thước, vật liệu và yêu cầu kỹ thuật cho các vòm vòm tấm (Slip-On Flanges) với mặt nâng.
Tiêu chuẩn: DIN 2503
Thiết kế và kích thước:
Đánh giá áp suất:
Ứng dụng:

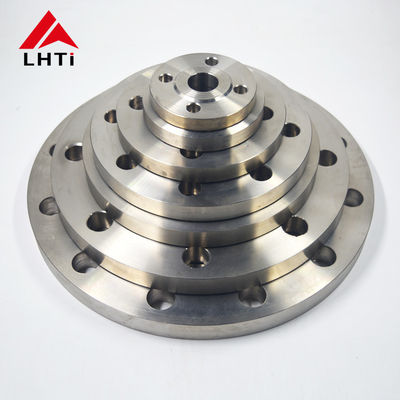

2. Các loại của DIN 2503 Titanium Plate Flange
3.Thông số kỹ thuật cho DIN2503 PN25 Titanium Plate Flange
| Kích thước ống danh nghĩa | Chiều kính của | Phân Dia | Chứng nhận sườn | Thk của Flanges | Dia của Bolt Cirlce | Số | Biểu đồ của lỗ Bolt | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| DN | Đường ống | D | D5 | B | K | lỗ | D2 | KG |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4Tại sao chúng ta chọn các tấm titanium trong các ứng dụng?
Vòng kẹp tấm titanđược chọn trong các ngành công nghiệp khác nhau chủ yếu là do các tính chất và lợi thế độc đáo của chúng khiến chúng phù hợp với các ứng dụng cụ thể nơi các vật liệu khác có thể không hoạt động hiệu quả như vậy.
Titanium có tỷ lệ sức mạnh-trọng lượng cao, làm cho nó mạnh hơn đáng kể so với nhiều kim loại khác như thép không gỉ hoặc hợp kim nhôm trong khi nhẹ hơn nhiều.Tính chất này rất quan trọng trong hàng không vũ trụ, ngành công nghiệp hàng hải và ô tô, nơi tiết kiệm trọng lượng là rất quan trọng.
Titanium tương thích sinh học và không độc hại, làm cho nó lý tưởng cho cấy ghép y tế như cấy ghép chỉnh hình và dụng cụ phẫu thuật.Nó kết hợp tốt với cơ thể con người và giảm thiểu nguy cơ phản ứng phụ.
Titanium giữ lại tính chất cơ học ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng đòi hỏi tính ổn định nhiệt.Điều này bao gồm các thành phần hàng không vũ trụ và các quy trình công nghiệp liên quan đến nhiệt độ cao.
Titanium có hệ số mở rộng nhiệt thấp, tương tự như thép không gỉ.đảm bảo độ tin cậy trong các ứng dụng quan trọng.
Titanium được biết đến với độ bền và tuổi thọ lâu dài của nó, ngay cả trong điều kiện hoạt động khắc nghiệt.mặc dù chi phí ban đầu cao hơn so với một số vật liệu khác.
Các miếng kẹp tấm titan được ưa thích trong các ngành công nghiệp mà sự kết hợp độc đáo của các tính chất là điều cần thiết, chẳng hạn như hàng không vũ trụ, chế biến hóa chất, nhà máy khử muối và giàn khoan dầu ngoài khơi.
5Ứng dụng của DIN 2503 Titanium Plate Flange
