Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001, TUV etc.
Số mô hình: Vòng sườn cổ hàn bằng titan
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1-5 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, vv
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
tiêu chuẩn sản phẩm: |
DIN 2632 (Tiêu chuẩn Đức) |
Vật liệu: |
Vòng tùng Titanium |
lớp: |
Gr2, Gr5, Gr7, Gr12 |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
Tỷ lệ áp suất: |
PN10 |
kích thước: |
DN10-1000 |
dấu mặt: |
RF, FF, TG, RJ, v.v. |
Quá trình: |
Đúc, rèn, gia công, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Ứng dụng: |
Công nghiệp dầu khí, công nghiệp điện và sưởi ấm, đường ống dẫn nước, v.v. |
tiêu chuẩn sản phẩm: |
DIN 2632 (Tiêu chuẩn Đức) |
Vật liệu: |
Vòng tùng Titanium |
lớp: |
Gr2, Gr5, Gr7, Gr12 |
Đặc điểm: |
Cường độ cao, chống ăn mòn, v.v. |
Tỷ lệ áp suất: |
PN10 |
kích thước: |
DN10-1000 |
dấu mặt: |
RF, FF, TG, RJ, v.v. |
Quá trình: |
Đúc, rèn, gia công, v.v. |
Điều trị bề mặt: |
Đánh bóng, phun cát, Anodizing, v.v. |
Ứng dụng: |
Công nghiệp dầu khí, công nghiệp điện và sưởi ấm, đường ống dẫn nước, v.v. |
Tiện giới đầu với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với với vớ

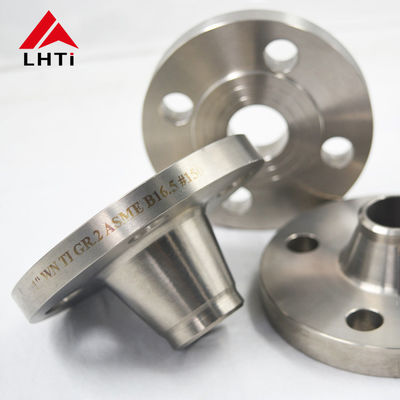

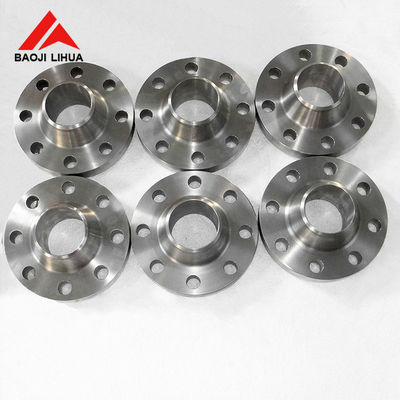

1.Sản phẩm giới thiệu DIN2632 Titanium Weld Neck Flange
DIN 2632 Vàng dây chuyền hànđược thiết kế theo tiêu chuẩn DIN với chỉ số áp suất PN10, có thiết kế cổ hàn làm giảm nồng độ căng thẳng và mặt nâng để niêm phong đệm hiệu quả.Những miếng kẹp này được đánh giá cao trong các ngành công nghiệp như chế biến hóa chất và hàng không vũ trụ do khả năng chống ăn mòn đặc biệt của titanium và tỷ lệ sức mạnh so với trọng lượngMặc dù chi phí ban đầu cao hơn, chúng cung cấp độ bền và độ tin cậy lâu dài.đảm bảo hiệu suất tối ưu trong các ứng dụng đòi hỏi.
của chúng taVòng kẹp bằng titanđược chế tạo bằng cách sử dụng các quy trình khác nhau bao gồm đúc, rèn và gia công chính xác để đảm bảo chúng đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt về chất lượng và độ bền.những miếng kẹp này cung cấp cài đặt dễ dàng trên hệ thống đường ống và thiết bị, đảm bảo kết nối an toàn và không rò rỉ.
Được thiết kế đặc biệt để duy trì các tiêu chuẩn cao nhất về độ chính xác kỹ thuật, các vảy sợi Titanium của chúng tôi vượt trội trong hiệu suất.Chúng được thiết kế để chống ăn mòn hiệu quả và chịu được nhiệt độ và áp suất cao, làm cho chúng đặc biệt phù hợp với môi trường đòi hỏi.
Đảm bảo vận chuyển an toàn là quan trọng nhất đối với chúng tôi, đó là lý do tại sao chúng tôi cẩn thận đóng gói các miếng vòm Titanium của chúng tôi trong các vỏ gỗ và pallet bền vững.Bao bì này không chỉ bảo vệ các miếng kẹp trong quá trình vận chuyển mà còn tạo điều kiện xử lý và lắp đặt dễ dàng khi đến.
của chúng taVòng kẹp bằng titanChúng được thiết kế để thiết lập các kết nối an toàn và không rò rỉ giữa các đường ống, van và các thiết bị khác.Tính bền vốn có của Titanium đảm bảo các vòm này chịu đựng các điều kiện khắc nghiệt phổ biến trong các ngành công nghiệp này, đảm bảo hiệu suất lâu dài đáng tin cậy.
Tóm lại,Phân cổ hàn bằng titanlà giải pháp cuối cùng cho các yêu cầu của ngành công nghiệp đường ống, dầu mỏ và hóa chất.họ cung cấp một mạnh mẽĐặt hàng các miếng kẹp Titanium của bạn ngay hôm nay để trải nghiệm độ tin cậy và độ bền xác định các sản phẩm của chúng tôi.
2. lớp 2 và lớp 5 của DIN 2632 Titanium Weld Neck Flange
3.Thông số kỹ thuật cho DIN2632 PN10 Titanium Weld Neck Flange
| Đường ống | Phân | Thắt cổ | Khuôn mặt nâng lên | Vít | Trọng lượng | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 Kg/dm3) | ||||||||||||||||
| Đánh giá | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | Các lỗ | Sợi | d2 | Kg | |
| Chiều kính | ISO Series | DIN Series | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 8 | M 20 | 22 | 11,3 |
| 250 | - | 267 | 395 | 26 | 350 | 68 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | M 20 | 22 | 14,7 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 445 | 26 | 400 | 68 | 344 | 7,1 | 12 | 16 | 370 | 4 | 12 | M 20 | 22 | 17,4 |
| 350 | 355,6 | - | 505 | 26 | 460 | 68 | 385 | 7,1 | 12 | 16 | 430 | 4 | 16 | M 20 | 22 | 23,6 |
| - | 368 | 21,6 | ||||||||||||||
| 400 | 406,4 | - | 565 | 26 | 515 | 72 | 440 | 7,1 | 12 | 16 | 482 | 4 | 16 | M 24 | 26 | 28,6 |
| - | 419 | 26,2 | ||||||||||||||
| (450) | 457 | - | 615 | 28 | 565 | 72 | 488 | 7,1 | 12 | 16 | 532 | 4 | 20 | M 24 | 26 | 31,5 |
| 500 | 508 | - | 670 | 28 | 620 | 75 | 542 | 7,1 | 12 | 16 | 585 | 4 | 20 | M 24 | 26 | 38,1 |
| 600 | 610 | - | 780 | 28 | 725 | 80 | 642 | 7,1 | 12 | 18 | 685 | 5 | 20 | M 27 | 30 | 44,6 |
| 700 | 711 | - | 895 | 30 | 840 | 80 | 745 | 8 | 12 | 18 | 800 | 5 | 24 | M 27 | 30 | 62,4 |
| 800 | 813 | - | 1015 | 32 | 950 | 90 | 850 | 8 | 12 | 18 | 905 | 5 | 24 | M 30 | 33 | 84,1 |
| 900 | 914 | - | 1115 | 34 | 1050 | 95 | 950 | 10 | 12 | 20 | 1005 | 5 | 28 | M 30 | 33 | 98,5 |
| 1000 | 1016 | - | 1230 | 34 | 1160 | 95 | 1052 | 10 | 16 | 20 | 1110 | 5 | 28 | M 33 | 36 | 115 |
4Tại sao chúng ta chọn Titanium hàn cổ flanges trong các ứng dụng?
5.Tiêu chuẩn của sợi dây hàn Titanium Neck Flange
AFNOR NF E29-200-1: Tiêu chuẩn Pháp cho các miếng kẹp, bao gồm các miếng kẹp titan.
ASME ANSI B16.5: Tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Mỹ (ASME) cho các vòm ống và phụ kiện vòm. Nó bao gồm vòm titan được sử dụng ở Bắc Mỹ và quốc tế.
AWWA C207: Tiêu chuẩn của Hiệp hội Công nghiệp Nước Hoa Kỳ (AWWA) cho các vòm ống thép cho dịch vụ công trình nước, bao gồm vòm titan được sử dụng trong các ứng dụng xử lý nước.
BS1560, BS 4504, BS 10: Tiêu chuẩn của Anh cho các vòm ống và bu lông, bao gồm các vật liệu titan.
ISO7005-1: Tiêu chuẩn của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) cho các miếng miếng kim loại, bao gồm các miếng miếng titan.
MSS SP 44: Hiệp hội Tiêu chuẩn hóa nhà sản xuất (MSS) của tiêu chuẩn công nghiệp van và phụ kiện cho vòm ống thép. Nó bao gồm vòm titan.
AS2129: Tiêu chuẩn Úc cho các miếng vòm, bao gồm các miếng vòm titan.
CSA Z245.12: Tiêu chuẩn Canada cho các vòm ống thép, bao gồm các vật liệu titan.
DIN2573, DIN2576, DIN2501, DIN2502: Tiêu chuẩn Đức (DIN) cho các vòm, bao gồm các loại và kích thước khác nhau của vòm titan.
EN1092-1, EN1759-1: Tiêu chuẩn châu Âu (EN) cho các miếng kẹp, bao gồm các miếng kẹp titan.
JIS B2220: Tiêu chuẩn công nghiệp Nhật Bản (JIS) cho các miếng vòm ống thép, bao gồm các miếng vòm titan.
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Tiêu chuẩn Ý (UNI) cho các vòm ống, bao gồm các vật liệu titan
6Ứng dụng của DIN 2632 Titanium Weld Neck Flange
