Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001,CE,etc
Số mô hình: Van bi hợp kim Titan
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, hoặc theo yêu cầu của bạn
Thời gian giao hàng: khoảng 5-14 ngày để giao hàng
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
Tiêu chuẩn thiết kế: |
API 6D, ASME B16.34, ISO 17292 |
Vật liệu: |
Titan TA2 |
Kích thước: |
1/2-10 |
phương thức hoạt động: |
Dây bẩy, bánh xe, thiết bị điều khiển |
chất liệu bóng: |
Titan, thép không gỉ 316, thép không gỉ 17-4PH |
Loại thiết bị truyền động: |
Hướng dẫn sử dụng, khí nén, điện |
Giảm áp suất khoang: |
Vâng |
Nhiệt độ đánh giá: |
-196°C - 600°C |
Tiêu chuẩn thiết kế: |
API 6D, ASME B16.34, ISO 17292 |
Vật liệu: |
Titan TA2 |
Kích thước: |
1/2-10 |
phương thức hoạt động: |
Dây bẩy, bánh xe, thiết bị điều khiển |
chất liệu bóng: |
Titan, thép không gỉ 316, thép không gỉ 17-4PH |
Loại thiết bị truyền động: |
Hướng dẫn sử dụng, khí nén, điện |
Giảm áp suất khoang: |
Vâng |
Nhiệt độ đánh giá: |
-196°C - 600°C |

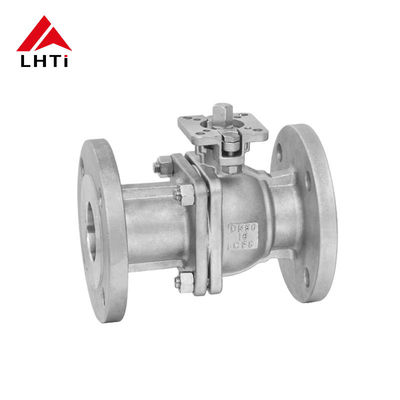

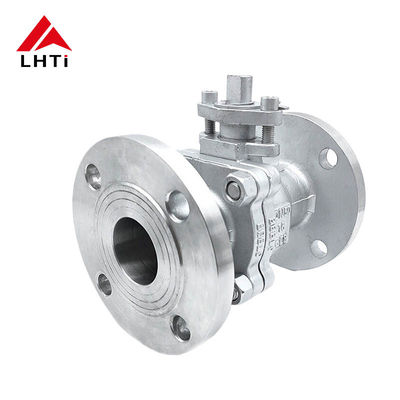

Valve bóng hai chiều ASME DN 15 TA2 Titanium Industrial Ball Valve Valve High Pressure Release Valve
Sản phẩm giới thiệu:
Van bóng vật liệu đặc biệt bao gồm nhiều loại, bao gồm van bóng hai chiều, ba chiều và bốn chiều.Các van này có cả hai cấu hình niêm phong mềm và niêm phong cứng và có sẵn trong các thiết kế nổi và trunnion gắnCác vật liệu được sử dụng cho các van quả bóng này được lựa chọn cho hiệu suất đặc biệt của chúng trong môi trường đòi hỏi và bao gồm titan, niken, zirconium, Hastelloy, Monel, Inconel,thép không gỉ kép, 904L, hợp kim 20 và thép C4, trong số những vật liệu hiệu suất cao này đảm bảo rằng van cung cấp khả năng chống ăn mòn tuyệt vời, độ bền cơ khí, độ bền và độ bền cao.và độ tin cậy trong một loạt các ứng dụng công nghiệp.
Tính năng của van quả Titanium:
Quả bóng của mộtvan bóng titanDưới tác động của áp suất trung bình, quả bóng có thể tạo ra một sự dịch chuyển nhất định và nhấn chặt vào bề mặt niêm phong của đầu đầu ra để đảm bảo niêm phong của đầu đầu ra.Ưu điểm chính của Tiêu chuẩn Mỹvan bóng titanlà nó sử dụng tính ổn định tuyệt vời và khả năng tự thụ động của phim oxit hình thành trên kim loại titan trong môi trường ăn mòn cao,cho phép nó chống ăn mòn mạnh trong các điều kiện làm việc khắc nghiệt khác nhau.
Chống lưu lượng thấp:Van bóng có điện trở tương đối thấp trong số tất cả các loại van. Ngay cả đối với van bóng có lỗ hổng thấp, điện trở khá nhỏ.
Hiệu suất niêm phong tốt:Hiệu suất niêm phong của van bóng titan tiêu chuẩn Mỹ là tuyệt vời.đảm bảo niêm phong dễ dàngHơn nữa, lực niêm phong của van quả cầu tăng lên với áp suất của môi trường.
Chất liệu có thể bảo mật được:Cây van quả bóng chỉ xoay 90 ° trong các hoạt động mở và đóng, do đó, niêm phong đóng gói của cột không dễ bị hư hỏng.lực niêm phong của niêm phong ngược của thân gia tăng với áp suất của môi trường.
Thông số kỹ thuật sản phẩm:
| Kích thước | d | L | T | F | N | M | G | C | D | H | H1 | H2 | S | W | D1 | M1 | Vòng xoắn | WT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 0.59 | 4.25 | 0.38 | 0.06 | 4 | 0.63 | 1.38 | 2.38 | 3.50 | 3.39 | 2.25 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 34 | 3.7 |
| 3/4" | 0.79 | 4.61 | 0.38 | 0.06 | 4 | 0.63 | 1.69 | 2.76 | 3.90 | 3.50 | 2.36 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 49 | 4.6 |
| " | 0.98 | 5.00 | 0.38 | 0.06 | 4 | 0.63 | 2.01 | 3.11 | 4.25 | 4.06 | 2.89 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 58 | 6.4 |
| 1-1/4" | 1.26 | 5.51 | 0.44 | 0.06 | 4 | 0.63 | 2.50 | 3.50 | 4.61 | 4.06 | 3.09 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 80 | 8.6 |
| 1-1/2" | 1.50 | 6.50 | 0.50 | 0.06 | 4 | 0.63 | 2.88 | 3.88 | 5.00 | 5.12 | 4.05 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 222 | 12.6 |
| 2" | 1.97 | 7.01 | 0.57 | 0.06 | 4 | 0.75 | 3.62 | 4.75 | 5.98 | 5.31 | 4.35 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 337 | 18.5 |
| 2 1/2" | 2.56 | 7.48 | 0.63 | 0.06 | 4 | 0.75 | 4.12 | 5.47 | 7.01 | 5.79 | 4.80 | 1.52 | 0.75 | 11.38 | 2.76 | M8 | 399 | 29.3 |
| 3" | 3.15 | 7.99 | 0.69 | 0.06 | 4 | 0.75 | 5.00 | 5.98 | 7.48 | 6.54 | 5.59 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 540 | 36.2 |
| 4" | 3.94 | 9.00 | 0.88 | 0.06 | 8 | 0.75 | 6.19 | 7.50 | 8.98 | 7.13 | 6.18 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 709 | 61.1 |
| 6" | 5.91 | 15.51 | 1.00 | 0.06 | 8 | 0.87 | 8.50 | 9.51 | 10.98 | 10.10 | 8.66 | 1.97 | 1.06 | 29.25 | 4.92 | M12 | 1682 | 119.0 |
| 8" | 7.87 | 17.99 | 1.13 | 0.06 | 8 | 0.89 | 10.63 | 11.75 | 13.50 | 13.15 | 11.83 | 3.37 | 1.42 | 33.07 | 5.51 | M16 | 4160 | 194.0 |
| 10" | 9.84 | 20.98 | 1.19 | 0.06 | 12 | 1.00 | 12.76 | 14.25 | 15.98 | 14.88 | 13.17 | 2.93 | 1.42 | 40.94 | 5.51 | M16 | 6638 | 359.4 |
| Thông số kỹ thuật sản phẩm: | |
| Đánh giá áp suất: | Lớp 150-600lb |
| Chiều kính danh nghĩa: | 1/2" - 10" |
| Chế độ ổ đĩa: | Máy cầm, Worm Gear, khí nén, thủy lực, điện |
| Cơ thể, Bonnet: | TA1,TA2,TA10,Gr2,Gr3 |
| Quả bóng: | TA1,TA2,TA10,Gr2,Gr3 |
| Cây: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| Nhẫn niêm phong: | PTFE,RPTFE,PPL,PEEK |
| Mô hình van bóng Titanium tiêu chuẩn của Mỹ: | Q41F- 150Lb ((Ti), Q41F-300Lb ((Ti), Q41F-600Lb ((Ti), Q341F-150Lb ((Ti), Q341F-300Lb ((Ti), Q341F-600Lb ((Ti), Q341F-150Lb ((A), Q341F-300Lb ((A), Q341F-600Lb ((A) |
| Tiêu chuẩn thiết kế: | GB/T12237,API6D,ASME B16.34 |
| Khả năng đối mặt: | GB/T12221,API6D,ASME B16.10 |
| Kết nối sườn: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| Tiêu chuẩn thử nghiệm: | JB/T9092,GB/T13927,API6D,API598 |
Đặc điểm thiết kế sản phẩm:
Ứng dụng của van hình quả Titanium:
Máy van hình quả Titaniumcó một loạt các ứng dụng trong các lĩnh vực công nghiệp khác nhau, chủ yếu bao gồm các khía cạnh sau:
Ngành công nghiệp hóa học:Do khả năng chống ăn mòn tuyệt vời của vật liệu titan,van bóng titanthường được sử dụng trong các quy trình sản xuất hóa học liên quan đến việc xử lý môi trường ăn mòn, chẳng hạn như dung dịch axit và kiềm và oxit.
Ngành dầu mỏ và khí đốt tự nhiên: van hình quả titanđóng một vai trò quan trọng trong khai thác, vận chuyển và chế biến dầu mỏ và khí đốt tự nhiên. Chúng được sử dụng để kiểm soát dòng chảy và áp suất của chất lỏng,đảm bảo hoạt động an toàn và ổn định của hệ thống.
Kỹ thuật hải quân: Máy van hình quả Titaniumcó khả năng chống ăn mòn bằng nước biển tốt, làm cho chúng được sử dụng rộng rãi trong các ứng dụng kỹ thuật hàng hải, chẳng hạn như hệ thống điều khiển chất lỏng trong các đường ống ngầm và các nền tảng ngoài khơi.
Khu vực hàng không vũ trụ Máy van hình quả Titaniumđược sử dụng rộng rãi trong các hệ thống thủy lực hàng không vũ trụ, hệ thống nhiên liệu, vv, do tính chất nhẹ và bền cao đáp ứng các yêu cầu của máy bay.
Công nghiệp thực phẩm và dược phẩm:Vì các vật liệu titan không độc hại và không gây ô nhiễm thực phẩm hoặc thuốc,van bóng titanthường được sử dụng trong các hệ thống kiểm soát chất lỏng trong chế biến thực phẩm và ngành công nghiệp dược phẩm.
