Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001,CE,etc
Số mô hình: Van bi titan ba chiều
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, hoặc theo yêu cầu của bạn
Thời gian giao hàng: khoảng 5-14 ngày để giao hàng
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
Tiêu chuẩn thiết kế: |
API 6D, ASME B16.34 |
Đánh giá áp suất: |
Lớp 150 - Lớp 1500 |
Vật liệu: |
Titan TA1 TA2 |
Vật liệu ghế: |
PTFE, RPTFE, PEEK, Kim loại |
Chống tĩnh: |
Vâng |
Hoạt động: |
Hướng dẫn sử dụng, điện, khí nén |
phương thức hoạt động: |
Dây bẩy, bánh xe, thiết bị điều khiển |
kết thúc kết nối: |
Mặt bích, ren, hàn |
Kích thước: |
1/2 inch - 12 inch |
chất liệu bóng: |
titan |
Tiêu chuẩn thiết kế: |
API 6D, ASME B16.34 |
Đánh giá áp suất: |
Lớp 150 - Lớp 1500 |
Vật liệu: |
Titan TA1 TA2 |
Vật liệu ghế: |
PTFE, RPTFE, PEEK, Kim loại |
Chống tĩnh: |
Vâng |
Hoạt động: |
Hướng dẫn sử dụng, điện, khí nén |
phương thức hoạt động: |
Dây bẩy, bánh xe, thiết bị điều khiển |
kết thúc kết nối: |
Mặt bích, ren, hàn |
Kích thước: |
1/2 inch - 12 inch |
chất liệu bóng: |
titan |

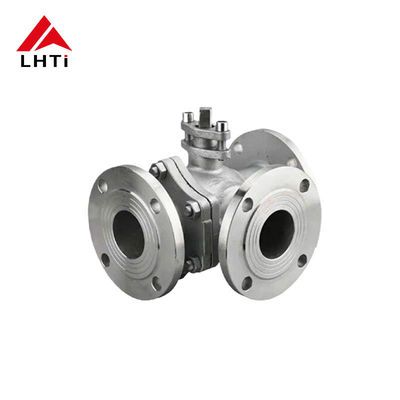

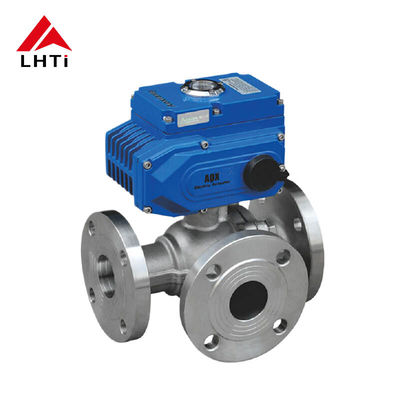

3 Way Ball Valve Titanium Full Port Ball Valve TA1 TA2 với các kết nối sườn trong các ứng dụng nước và điện
Sản phẩm giới thiệu:
Một van bóng titan ba chiềulà một loại van bóng chuyên dụng được thiết kế với ba cổng, cho phép nó hướng dòng chảy của chất lỏng theo nhiều hướng.Việc xây dựng van này tận dụng các tính chất vượt trội của titanium, làm cho nó lý tưởng cho các ứng dụng đòi hỏi khả năng chống ăn mòn, sức mạnh và độ bền cao.
Tính năng của van hình cầu titan ba chiều:
Kháng ăn mòn:Titanium thể hiện khả năng chống ăn mòn đặc biệt từ nước biển, clo và các hóa chất hung hăng khác, làm cho các van này phù hợp với môi trường khắc nghiệt.
Tỷ lệ sức mạnh cao so với trọng lượng:Titanium cung cấp độ bền cao trong khi vẫn tương đối nhẹ, làm cho các van dễ dàng xử lý và lắp đặt hơn so với các loại được làm từ vật liệu nặng hơn.
Độ khoan dung nhiệt độ:Các van này có thể hoạt động tốt trong điều kiện nhiệt độ cao, làm cho chúng phù hợp với nhiều ứng dụng công nghiệp khác nhau.
Độ bền:Độ bền của titan đảm bảo tuổi thọ lâu dài, giảm nhu cầu thay thế hoặc bảo trì thường xuyên.
Tương thích sinh học:Trong các ứng dụng khi tiếp xúc với các mô sinh học hoặc dược phẩm là cần thiết, tính tương thích sinh học của titan là có lợi.
Thông số kỹ thuật sản phẩm:
| Thông số kỹ thuật sản phẩm: | |
| Đánh giá áp suất: | Lớp 150-600lb |
| Chiều kính danh nghĩa: | 1/2" - 10" |
| Chế độ ổ đĩa: | Máy cầm, Worm Gear, khí nén, thủy lực, điện |
| Cơ thể, Bonnet: | TA1,TA2,TA10,Gr2,Gr3 |
| Quả bóng: | TA1,TA2,TA10,Gr2,Gr3 |
| Cây: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| Nhẫn niêm phong: | PTFE,RPTFE,PPL,PEEK |
| Mô hình van bóng Titanium tiêu chuẩn của Mỹ: | Q41F- 150Lb ((Ti), Q41F-300Lb ((Ti), Q41F-600Lb ((Ti), Q341F-150Lb ((Ti), Q341F-300Lb ((Ti), Q341F-600Lb ((Ti), Q341F-150Lb ((A), Q341F-300Lb ((A), Q341F-600Lb ((A) |
| Tiêu chuẩn thiết kế: | GB/T12237,API6D,ASME B16.34 |
| Khả năng đối mặt: | GB/T12221,API6D,ASME B16.10 |
| Kết nối sườn: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| Tiêu chuẩn thử nghiệm: | JB/T9092,GB/T13927,API6D,API598 |
Các loại cấu hình ba chiều:
Van bóng titan ba chiều có các cấu hình khác nhau để phù hợp với các nhu cầu kiểm soát dòng chảy khác nhau:
Cổng T:
Chức năng:Cấu hình này cho phép chất lỏng chảy qua hai cổng khác nhau đồng thời, tạo ra hình dạng 'T' bên trong van.
Cổng L:
Chức năng:Cấu hình này hướng dòng chảy từ một cổng đến một trong hai cổng khác, tạo ra hình dạng "L" bên trong van.
| Thiết kế & Kiểm tra Tiêu chuẩn quốc tế của van bóng 3 chiều | |
| Tiêu chuẩn thiết kế | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| Kiểm tra & Kiểm tra Tiêu chuẩn | BS EN ISO 12266-(BS 6755 -1) |
| Khoảng cách giữa sườn và sườn | Mfg. Tiêu chuẩn |
| Kết thúc kết nối | Flanged End đến ANSI B 16.5, lớp 150 / 300 |
| BS 10 Bảng D E F / H | |
| PN 6 / PN 10 / PN 16 PN 25 | |
| Tiêu chuẩn DIN / Tiêu chuẩn JIS / Tiêu chuẩn IS | |
| Kết thúc cuộn / cuộn dây theo ANSI B 1.20.1 | |
| Phạm vi kích thước sản xuất | 1/2" ((DN15) đến 12 ((DN 300) - Các đầu sườn |
| 1/2 " ((DN15) đến 3 ((DN 80) - Đầu vít | |
| Đánh giá áp suất của van | PN 10 / PN 16 / PN 25 / PN 40 |
| Hoạt động van | Máy cầm tay / Máy điều khiển bánh răng giunh hoạt độngPneumatic Rotary Quarter Turn Actuator / Electric Actuator |
Lời khuyên về cài đặt và bảo trì:
Đảm bảo sắp xếp đúng:Trong quá trình lắp đặt, hãy đảm bảo tất cả các cổng được sắp xếp đúng để ngăn ngừa rò rỉ và đảm bảo kiểm soát dòng chảy hiệu quả.
Sử dụng các con dấu tương thích:Tùy thuộc vào ứng dụng, chọn các con dấu tương thích với các chất lỏng được xử lý và môi trường hoạt động.
Kiểm tra thường xuyên:Kiểm tra định kỳ các dấu hiệu hao mòn hoặc hư hỏng có thể giúp duy trì hiệu suất tối ưu và kéo dài tuổi thọ của van.
Sự sạch sẽ:Trong các ứng dụng như dược phẩm và chế biến thực phẩm, đảm bảo van được làm sạch thường xuyên để duy trì các tiêu chuẩn vệ sinh.
Ứng dụng của van bóng titan ba chiều:
Ngành hóa học và hóa dầu:
Phân phối chất lỏng và quy tụ: van hình cầu ba chiềucó thể kết hợp hoặc tách các hóa chất khác nhau, phù hợp với các quá trình phản ứng hóa học phức tạp.
Chuyển hướng dòng chảy:Trong các quy trình sản xuất, đôi khi cần phải thay đổi nhanh chóng hướng dòng chảy của chất lỏng, mà van bóng ba chiều có thể đáp ứng hiệu quả.
Dầu khí:
Hệ thống đường ống:Được sử dụng trong hệ thống đường ống dẫn dầu và khí để quản lý các tuyến đường vận chuyển chất lỏng và thực hiện các hoạt động tách hoặc hợp nhất chất lỏng.
Bảo trì thiết bị:Trong quá trình bảo trì thiết bị, van bóng ba chiều có thể chuyển các đường dẫn chất lỏng để đảm bảo rằng hoạt động của toàn bộ hệ thống không bị ảnh hưởng.
Xử lý nước:
Phân phối nước:Được sử dụng trong các nhà máy xử lý nước thải và nhà máy nước, điều khiển hướng dòng chảy nước để chuyển đổi giữa các giai đoạn xử lý khác nhau.
Hệ thống lọc:Trong hệ thống lọc và lọc, van hình cầu ba chiều có thể được sử dụng để chuyển đổi trạng thái hoạt động của các bộ lọc khác nhau.
Công nghiệp thực phẩm và đồ uống:
Xử lý chất lỏng:Được sử dụng trong các dây chuyền sản xuất đồ uống và chế biến thực phẩm, đạt được sự phân phối, trộn và chuyển hướng dòng chảy của chất lỏng.
Làm sạch và khử trùng:Trong các hệ thống CIP (Sạch-In-Place), van bóng ba chiều giúp chuyển dòng chảy của chất lỏng làm sạch và khử trùng.
Công nghiệp dược phẩm:
Quá trình sản xuất:Được sử dụng trong sản xuất dược phẩm để quản lý hướng và trộn thuốc lỏng, đảm bảo độ chính xác và điều kiện vệ sinh của quy trình sản xuất.
Thiết bị phòng thí nghiệm:Được sử dụng trong phòng thí nghiệm để phân phối và xử lý các mẫu chất lỏng.
Hệ thống HVAC (Sản phẩm sưởi ấm, thông gió và điều hòa không khí):
Hệ thống làm mát và sưởi ấm:Trong các hệ thống điều hòa không khí trung tâm, van bóng ba chiều được sử dụng để chuyển hướng dòng chảy của nước làm mát và nước sưởi ấm, điều chỉnh nhiệt độ hệ thống.
Quản lý năng lượng:Bằng cách chuyển hướng dòng chảy, chúng tối ưu hóa hiệu quả sử dụng năng lượng và giảm chi phí hoạt động.
