| Tên thương hiệu: | LHTi |
| Số mẫu: | tấm titan |
| MOQ: | 5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

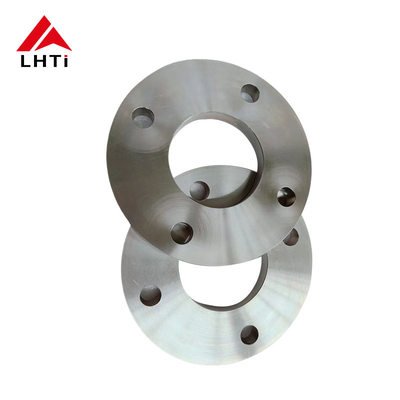

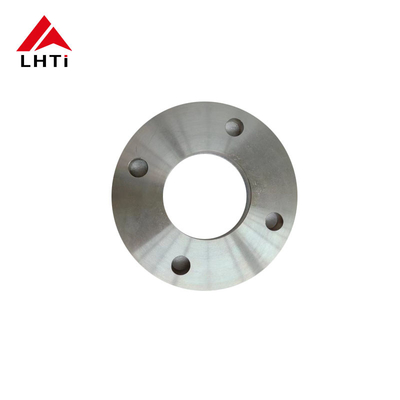

DIN 2501 Đĩa miếng sườn Titanium Gr2 Gr7 PN10 PLRF mặt nâng sườn ống sườn sườn cho hệ thống đường ống
1.Sản phẩm giới thiệu của DIN2501 Titanium Plate Flange
Vòng kẹp tấmlà một loại miếng kẹp phẳng, tròn và thường được làm từ vật liệu như thép carbon, thép không gỉ hoặc titan. Chúng thường được sử dụng để đóng đầu hệ thống đường ống, van,hoặc các lỗ hổng của bình áp suấtDưới đây là một số đặc điểm chính và sử dụng của miếng kẹp tấm:
Vòng kẹp tấmcó hình dạng tròn, phẳng mà không có mặt nâng hoặc nhô ra. Điều này làm cho chúng dễ dàng sắp xếp và phù hợp với các ứng dụng mà việc niêm phong được đạt được bằng cách sử dụng ván kín toàn bộ mặt.Chúng có độ dày khác nhau tùy thuộc vào các yêu cầu áp suất của ứng dụng. Vòng vòm tấm dày hơn có thể xử lý áp suất cao hơn. Vòng vòm tấm được sản xuất theo kích thước tiêu chuẩn như đường kính bên ngoài (OD), đường kính bên trong (ID), đường kính vòng tròn cuộn (BCD),và số lượng lỗ khóaCác kích thước này phù hợp với các tiêu chuẩn công nghiệp như tiêu chuẩn ASME B16.5 hoặc DIN.
Vòng kẹp bằng titan,được chế tạo từ hợp kim titan, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ.
Chìa khóa cho tính hữu ích của chúng là khả năng chống ăn mòn bẩm sinh của titan, đảm bảo tuổi thọ và độ tin cậy trong điều kiện hoạt động khó khăn.Vòng kẹp titan cũng thể hiện khả năng chống mệt mỏi tuyệt vời và chống bò, rất quan trọng để duy trì hiệu suất ổn định trong thời gian dài.cung cấp các giải pháp thực tế cho các ứng dụng công nghiệp khác nhau.
DIN2501 Vòng vòm tấm titanđề cập đến một loại vòm titan cụ thể tuân thủ các tiêu chuẩn DIN (Deutsches Institut für Normung).Tiêu chuẩn DIN là các tiêu chuẩn kỹ thuật của Đức được sử dụng trong các ngành công nghiệp khác nhau để đảm bảo tính tương thích, khả năng thay thế và chất lượng sản phẩm.Vòng kẹp tấm titanlà một loại miếng kẹp cụ thể được sử dụng trong hệ thống đường ống để kết nối các đường ống với các đường ống, thiết bị hoặc van khác.Chúng được đặc trưng bởi thiết kế phẳng của chúng mà không có mặt niêm phong nâng và thường có cấu trúc dày hơn so với các loại vảy khác, cung cấp đủ sức mạnh và độ cứng để gắn và niêm phong bu lông.
2. Các loại của DIN 2501 Titanium Plate Flange
Titanium tinh khiết thương mại:
Các hợp kim titan:
3.Thông số kỹ thuật cho DIN2501 PN10 Titanium Plate Flange
|
Kích thước ống danh nghĩa |
Chiều kính của |
Phân Dia |
Chứng nhận sườn |
Thk của Flanges |
Dia của Bolt Cirlce |
Số |
Biểu đồ của lỗ Bolt |
Trọng lượng |
|
|---|---|---|---|---|---|---|---|---|---|
|
Đĩa |
Bị mù |
||||||||
|
DN |
Đường ống |
D |
D5 |
B |
K |
lỗ |
D2 |
KG |
KG |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4Tại sao chúng ta chọn các tấm titanium trong các ứng dụng?
Vòng kẹp tấm titanđược lựa chọn trong các ngành công nghiệp khác nhau chủ yếu là do các tính chất và lợi thế độc đáo của chúng khiến chúng phù hợp với các ứng dụng cụ thể nơi các vật liệu khác có thể không hoạt động hiệu quả như vậy.
Titanium có tỷ lệ sức mạnh-trọng lượng cao, làm cho nó mạnh hơn đáng kể so với nhiều kim loại khác như thép không gỉ hoặc hợp kim nhôm trong khi nhẹ hơn nhiều.Tính chất này rất quan trọng trong hàng không vũ trụ, ngành công nghiệp hàng hải và ô tô nơi tiết kiệm trọng lượng là rất quan trọng.
Titanium tương thích sinh học và không độc hại, làm cho nó lý tưởng cho cấy ghép y tế như cấy ghép chỉnh hình và dụng cụ phẫu thuật.Nó kết hợp tốt với cơ thể con người và giảm thiểu nguy cơ phản ứng phụ.
Titanium giữ lại tính chất cơ học ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng đòi hỏi tính ổn định nhiệt.Điều này bao gồm các thành phần hàng không vũ trụ và các quy trình công nghiệp liên quan đến nhiệt độ cao.
Titanium có hệ số mở rộng nhiệt thấp, tương tự như thép không gỉ.đảm bảo độ tin cậy trong các ứng dụng quan trọng.
Titanium được biết đến với độ bền và tuổi thọ lâu dài của nó, ngay cả trong điều kiện hoạt động khắc nghiệt.mặc dù chi phí ban đầu cao hơn so với một số vật liệu khác.
Các miếng kẹp tấm titan được ưa thích trong các ngành công nghiệp mà sự kết hợp độc đáo của các tính chất là cần thiết, chẳng hạn như hàng không vũ trụ, chế biến hóa chất, nhà máy khử muối và giàn khoan dầu ngoài khơi.
5.Quá trình sản xuất miếng kẹp tấm titan
Chọn vật liệu:
Hợp kim titan: Quá trình bắt đầu với việc chọn hợp kim titan phù hợp dựa trên các yêu cầu ứng dụng.15Pd), được lựa chọn cho tính chất cơ học cụ thể, khả năng chống ăn mòn và các đặc điểm liên quan khác.
Cắt và đúc:
Chuẩn bị nguyên liệu thô: Các thanh hoặc thanh titan được cắt thành chiều dài phù hợp dựa trên kích thước vít cần thiết.
Rèn hoặc lăn: Vật liệu titan được nung nóng đến nhiệt độ tối ưu và được định hình bằng cách sử dụng kỹ thuật rèn hoặc lăn để tạo thành các vỏ trống vỏ đầu tiên.Điều này bao gồm hình thành cổ và mặt vòm.
Máy gia công:
Xoay và mài: Các mảnh titan rỗng được rèn hoặc cuộn phải trải qua các hoạt động gia công chính xác.Điều này bao gồm xoay để đạt được đường kính bên ngoài mong muốn (OD) và mài để tạo ra mặt miếng (mặt nâng, mặt phẳng hoặc khớp kiểu vòng theo thông số kỹ thuật ASME B16.5).
Khoan: Các lỗ được khoan vào vòm để chứa các bu lông và đảm bảo sự liên kết đúng với các đường ống kết nối.
Chuẩn bị hàn:
Biến: Các đầu của sườn cổ hàn, đặc biệt là khu vực nó kết nối với ống, được biến để tạo điều kiện hàn dễ dàng.
Đồng hàn:
Quá trình hàn: Các miếng kệ cổ hàn titan thường được hàn bằng cách hàn TIG (Tungsten Inert Gas) hoặc các phương pháp tương tự phù hợp với hợp kim titan.hàn được thực hiện một cách cẩn thận để duy trì một bầu không khí được bảo vệ (argon hoặc helium) để ngăn ngừa ô nhiễm và oxy hóa, có thể làm tổn hại khả năng chống ăn mòn của titan.
Kiểm tra hàn: Kiểm tra sau hàn bao gồm các phương pháp thử nghiệm không phá hoại (NDT) như thử nghiệm chất xâm nhập thuốc nhuộm hoặc thử nghiệm siêu âm để xác minh tính toàn vẹn của hàn.
Xử lý nhiệt (nếu cần thiết):
Lấy nếp nhăn: Tùy thuộc vào hợp kim titan và các yêu cầu cụ thể, xử lý nhiệt lấy nếp nhăn hoặc giảm căng có thể được áp dụng để tối ưu hóa tính chất vật liệu và giảm căng dư.
Kiểm tra và kiểm tra cuối cùng:
Kiểm tra kích thước: Mỗi sợi dây chuyền cổ hàn được kiểm tra kích thước nghiêm ngặt để đảm bảo nó đáp ứng các độ khoan dung và thông số kỹ thuật chính xác, bao gồm cả các quy định của ASME B16.5.
Kiểm tra trực quan và bề mặt: Kiểm tra trực quan đảm bảo không có khiếm khuyết hoặc thiếu sót bề mặt có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn.
Kiểm tra áp suất: Kiểm tra áp suất thủy tĩnh hoặc khí nén có thể được thực hiện để xác minh tính toàn vẹn áp suất và khả năng rò rỉ của miếng vòm trong các điều kiện được chỉ định.
Điều trị bề mặt và hoàn thiện:
Lớp phủ bề mặt: Tùy thuộc vào ứng dụng, các phương pháp xử lý bề mặt như thụ động hoặc anodizing có thể được áp dụng để tăng cường khả năng chống ăn mòn hoặc cải thiện kết thúc bề mặt.
Nhãn hiệu và nhận dạng: Mỗi miếng kẹp được đánh dấu với thông tin thiết yếu như chất lượng vật liệu, kích thước, lớp áp suất và nhận dạng của nhà sản xuất để có thể truy xuất.
Bao bì và vận chuyển
Sau khi kiểm tra và thử nghiệm được hoàn thành một cách thỏa đáng, các miếng lót cổ hàn titan được đóng gói cẩn thận để ngăn ngừa hư hỏng trong quá trình vận chuyển và lưu trữ.Sau đó chúng được vận chuyển đến khách hàng hoặc trung tâm phân phối.
6Tiêu chuẩn chung của các vòm titan
| Tên sản phẩm | Vòng niềng bằng titan |
|---|---|
| Phạm vi kích thước | 1/2′′ (15 NB) đến 48′′ (1200 NB) |
| Loại / Đánh giá áp suất | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 vv |
| Tiêu chuẩn / Kích thước | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605 |
| Loại mặt sườn / loại kết nối | Flange mặt phẳng (FF), Flange mặt nâng (RF), Flange khớp vòng (RTJ), Flange khớp đùi, Flange nam và nữ (M&F), Flange lưỡi lớn và nhỏ (T&G) |
| Kích thước | ANSI B16.5, ANSI B16.47 Series A & B, ASA, API-605, MSS SP44, AWWA, Sơ đồ tùy chỉnh |
| Thiết kế tùy chỉnh | Theo bản vẽ của bạn. AS, BS, ANSI, DIN, JIS. |
| Chứng chỉ kiểm tra vật liệu (MTC) | Theo EN 10204 3.2 và EN 10204 3.1, Chứng chỉ thử nghiệm chứng nhận NACE MR0175, NACE MR0103 |
| Giấy chứng nhận thử nghiệm | Báo cáo thử nghiệm phóng xạ 100%, EN 10204/3.1B, Chứng chỉ nguyên liệu thô, Báo cáo kiểm tra của bên thứ ba, v.v. |
| Kiểm tra | Máy thử nghiệm thủy tĩnh, Máy quang phổ đọc trực tiếp, Máy phát hiện lỗi trasonic UI, Máy phát hiện tia X, Máy phát hiện hạt từ |
| Thiết bị / Máy | Máy ép, Máy đẩy, Máy uốn cong, Máy phun cát, Máy đúc điện, vv |
| Lớp phủ | Sơn chống rỉ sét, sơn màu đen dầu, màu vàng trong suốt, mạ kẽm, mạ lạnh và nóng |
| Nguồn gốc | Ấn Độ / Mỹ / Nhật Bản / Tây Âu / Hàn Quốc |
| Ứng dụng/Sử dụng | Hàng hải, mỏ dầu, đóng tàu, hệ thống nước, khí tự nhiên, dự án đường ống, điện năng, v.v. |
| Mạng xuất khẩu hàng đầu | Hoa Kỳ, Anh, Qatar, Mexico, Nigeria, Ả Rập Saudi, Kuwait, Iran, Kazakhstan, Bahrain, Việt Nam, Indonesia, Na Uy, Ghana, Colombia, Azerbaijan, Libya. |
7Ứng dụng của DIN2501 Titanium Plate Flange
