Tiêu chuẩn châu Âu EN1092-01Gr1 Gr5 Gr7 Titanium Plate Flange Flat Flange PN 5 PN 10 cho hệ thống đường ống

Tiêu chuẩn châu Âu EN1092-01Gr1 Gr5 Gr7 Titanium Plate Flange Flat Flange PN 5 PN 10 cho hệ thống đường ống

Sản phẩm giới thiệu:

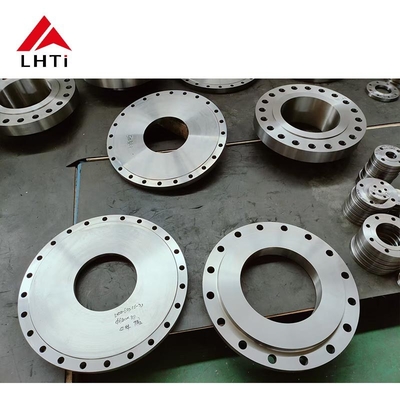

Hướng dẫn sản phẩm của EN1092-01 Vòng vòm tấm titan

Vành kim loại titanium, được chế tạo từ hợp kim titanium, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ.

Chìa khóa cho tính hữu ích của chúng là khả năng chống ăn mòn bẩm sinh của titan, đảm bảo tuổi thọ và độ tin cậy trong điều kiện hoạt động khó khăn.Vòng kẹp titan cũng thể hiện khả năng chống mệt mỏi tuyệt vời và chống bò, rất quan trọng để duy trì hiệu suất ổn định trong thời gian dài.cung cấp các giải pháp thực tế cho các ứng dụng công nghiệp khác nhau.

Tiêu chuẩn EN1092-01 bao gồm nhiều loại vòm, bao gồm vòm tấm titan, là các thành phần quan trọng trong các hệ thống đường ống công nghiệp.vật liệu, và các yêu cầu kỹ thuật cho các vòm trong các hệ thống đường ống châu Âu.được chọn dựa trên nhu cầu bề mặt niêm phongChúng phục vụ để kết nối các đường ống, van, máy bơm và các thiết bị khác để tạo thành các hệ thống đường ống tích hợp.Tính bền chống ăn mòn vượt trội của titan làm cho các vòm này lý tưởng cho các ứng dụng trong môi trường ăn mòn như ngành công nghiệp thủy sản và hóa chấtChúng được đánh giá cao vì tỷ lệ sức mạnh so với trọng lượng và phù hợp với cả hai ứng dụng nhiệt độ cao và lạnh.các miếng kẹp này tuân thủ các chỉ số áp suất như PN 6, PN 10, PN 16, PN 25, PN 40 và PN 63, đáp ứng các yêu cầu hoạt động khác nhau trong các ngành công nghiệp.

Vành kim loại titanium, được chế tạo từ hợp kim titanium, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ

Titanium lớp 1: Được biết đến với độ dẻo dai cao, titanium lớp 1 là mềm nhất và dễ hình thành nhất trong tất cả các loại titanium tinh khiết thương mại.Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội trong môi trường như ngành công nghiệp chế biến hóa chất.

Titanium lớp 2: Đây là loại titan được sử dụng rộng rãi nhất. Nó cung cấp sự cân bằng tốt giữa độ bền và độ dẻo dai, với khả năng chống ăn mòn tuyệt vời.Nó được sử dụng trong một loạt các ứng dụng, bao gồm cả các miếng lót cho hệ thống đường ống.

Titanium lớp 5 (Ti 6Al-4V): Đây là một lớp hợp kim và được sử dụng phổ biến nhất trong tất cả các hợp kim titan. Nó làm tăng đáng kể độ bền của các vòm so với các lớp titan tinh khiết.Titanium lớp 5 được sử dụng trong các ứng dụng cường độ cao, nơi cả nhiệt và khả năng chống ăn mòn đều cần thiết.

Titanium lớp 7: Với khả năng hàn và chế tạo tuyệt vời, lớp này bao gồm palladium để tăng khả năng chống ăn mòn,đặc biệt là chống lại axit giảm và tấn công tại chỗ trong halide nóng.

Titanium lớp 12: Nó có khả năng hàn tốt và chống ăn mòn.

Titanium lớp 23 (Ti 6Al-4V ELI): Lớp này tương tự như lớp 5 nhưng có độ thắt thắt cực thấp (ELI), làm cho nó được ưa thích cho độ dẻo dai gãy cao hơn và độ dẻo hơn.Nó thường được sử dụng trong các ứng dụng y tế và cũng phù hợp cho sườn trong các trường hợp quan trọng, các ứng dụng cao cấp.

• Titanium: Titanium có khả năng chống ăn mòn đặc biệt, đặc biệt là trong môi trường hung hăng như nước biển, clorua và axit oxy hóa.Nó tạo thành một lớp oxit bảo vệ làm tăng khả năng chống ăn mòn.
• Thép không gỉ: Thép không gỉ cũng cung cấp khả năng chống ăn mòn tốt, nhưng không ở mức độ của titan.Nó có thể yêu cầu lớp phủ hoặc phương pháp điều trị bổ sung để tăng cường bảo vệ trong môi trường ăn mòn.
• Thép carbon: Thép carbon dễ bị ăn mòn, đặc biệt là trong điều kiện ẩm ướt hoặc axit, và đòi hỏi lớp phủ hoặc hợp kim để bảo vệ.
• Inconel: Hợp kim Inconel cung cấp khả năng chống oxy hóa và ăn mòn tuyệt vời trong môi trường khắc nghiệt, bao gồm điều kiện nhiệt độ và áp suất cao.

Giấy chứng nhận ASME B16.5 Titanium Slip On Flange:

Giấy chứng nhận EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesNó được phát hành bởi nhà sản xuất và xác minh rằng vật liệu đáp ứng các tiêu chuẩn yêu cầu.

Giấy chứng nhận nguyên liệu:

Giấy chứng nhận này cung cấp chi tiết về nguyên liệu thô được sử dụng trong sản xuất các miếng kẹp titan. Nó bao gồm thông tin như nguồn gốc của nguyên liệu thô, thành phần của chúng,và bất kỳ kết quả thử nghiệm vật liệu áp dụngĐiều này đảm bảo khả năng theo dõi và kiểm soát chất lượng từ giai đoạn mua sắm vật liệu ban đầu.

100% phát hiện lỗi siêu âm:

Xét nghiệm siêu âm (UT) là một phương pháp thử nghiệm không phá hoại được sử dụng để phát hiện các khiếm khuyết bên trong và bề mặt trong các vòm titan.Một 100% phủ UT có nghĩa là tất cả các vòm được kiểm tra kỹ lưỡng để đảm bảo không có khiếm khuyết có thể ảnh hưởng đến tính toàn vẹn cấu trúc hoặc hiệu suất của chúng.

Xét nghiệm thủy tĩnh:

Thử nghiệm này liên quan đến việc áp suất vít titan bằng nước hoặc chất lỏng khác đến mức áp suất đã xác định trước.Nó đánh giá khả năng của sườn để chịu áp lực mà không bị rò rỉ hoặc biến dạng, đảm bảo nó đáp ứng các yêu cầu về áp suất và an toàn được chỉ định.

Báo cáo kiểm tra của bên thứ ba:

Báo cáo này được thực hiện bởi một cơ quan kiểm tra hoặc cơ quan bên thứ ba độc lập.xác nhận sự tuân thủ các tiêu chuẩn áp dụng, thông số kỹ thuật và yêu cầu của khách hàng.

Các đặc điểm chính của ASME B16.5 Titanium Slip-On Flange

Lợi ích của tấm titan trượt trên vòm:

Các miếng kẹp trượt trên tấm titan mang lại một số lợi ích khiến chúng phù hợp với các ứng dụng công nghiệp khác nhau, nơi các tính chất của titan có lợi.

Chống ăn mòn: Titanium có khả năng chống ăn mòn cao trong một loạt các môi trường hung hăng, bao gồm nước biển, axit và clorua.Tính chất này làm cho titanium trượt trên vòm lý tưởng cho các ứng dụng nơi ăn mòn là một mối quan tâm, chẳng hạn như môi trường biển, chế biến hóa chất và nền tảng dầu ngoài khơi.

Tỷ lệ sức mạnh-trọng lượng cao: Titanium được biết đến với tỷ lệ sức mạnh-trọng lượng tuyệt vời của nó, vượt trội hơn hầu hết các kim loại khác.Tính năng này cho phép titan trượt trên vòm cung cấp mạnh mẽNó đặc biệt có lợi trong các ứng dụng hàng không vũ trụ và các ngành công nghiệp nơi giảm trọng lượng là rất quan trọng.

Tương thích sinh học: Titanium tương thích sinh học và không độc hại, làm cho nó phù hợp với các ứng dụng trong các thiết bị y tế, sản xuất dược phẩm,và chế biến thực phẩm khi độ tinh khiết và an toàn của sản phẩm là điều cần thiết.

Chống nhiệt độ cao: Titanium duy trì sức mạnh và khả năng chống ăn mòn ở nhiệt độ cao, lên đến khoảng 600 ° C (1112 ° F), tùy thuộc vào lớp.Tính chất này làm cho các miếng kẹp trượt bằng titan phù hợp với các ứng dụng nhiệt độ cao như bộ trao đổi nhiệt và lò phản ứng hóa học.

Dễ dàng chế tạo: Titanium có thể dễ dàng được gia công, hàn và hình thành, cho phép các hình dạng và cấu hình phức tạp trong các vòm trượt.Sự linh hoạt trong sản xuất này tạo điều kiện tùy chỉnh và thích nghi với các yêu cầu cụ thể của dự án.

Độ bền và độ bền lâu dài: Titanium được biết đến với độ bền lâu dài và khả năng chống phân hủy theo thời gian,đảm bảo hiệu suất đáng tin cậy và tuổi thọ kéo dài của các vòm trượt trong môi trường công nghiệp đòi hỏi.

Ứng dụng của ASME B16.5 Titanium Slip-On Flanges

1. Ngành hóa học và hóa dầu:
   Vòng kẹp trượt bằng titan thường được sử dụng trong các lò phản ứng hóa học, hệ thống đường ống và tàu lưu trữ để vận chuyển chất lỏng và khí ăn mòn.Khả năng chống lại các hóa chất như axit sulfuric, axit hydrochloric, và clo làm cho chúng lý tưởng cho các ứng dụng này.

2. Hệ thống biển:
   Trong các hệ thống ngoài khơi và biển, ăn mòn nước biển là một thách thức đáng kể.và các nền tảng dầu ngoài khơi, nơi khả năng chống nước mặn và các yếu tố ăn mòn khác là rất quan trọng.

3. Không gian và Hàng không:
   Hệ thống hàng không vũ trụ đòi hỏi các thành phần có thể xử lý các điều kiện áp suất và nhiệt độ cực đoan trong khi vẫn nhẹ.và hệ thống xả, nơi cả giảm cân và sức mạnh đều quan trọng.

4. Năng lượng hạt nhân và năng lượng công nghiệp:
   Các nhà máy điện sử dụng các miếng kẹp trượt bằng titan trong các hệ thống đường ống chịu nhiệt độ cao, áp suất và hóa chất hung hăng.Độ bền và hiệu suất của chúng làm cho chúng phù hợp với hệ thống làm mát, bộ trao đổi nhiệt và các thành phần khác trong sản xuất năng lượng.

5. chế biến thực phẩm và đồ uống:
   Vòng kẹp titan không phản ứng được sử dụng trong các hệ thống sản xuất thực phẩm và đồ uống, đảm bảo rằng không có ô nhiễm xảy ra trong quá trình chế biến các sản phẩm nhạy cảm như sữa, đồ uống,hoặc thuốc.
