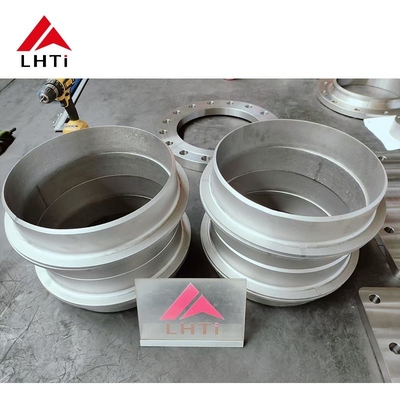

DIN 2503 Titanium Plate Flange Flat Flange Gr1 Gr2 Gr7 PN40 Plate Flange FF RF Flange Pipe Flange Plate cho hệ thống đường ống

DIN 2503 Titanium Plate Flange Flat Flange Gr1 Gr2 Gr7 PN40 Plate Flange FF RF Flange Pipe Flange Plate cho hệ thống đường ống

Hướng dẫn sản phẩm của DIN 2503 Titanium Plate Flange

Vành kim loại titanium, được chế tạo từ hợp kim titanium, được đánh giá cao trong nhiều ngành công nghiệp khác nhau vì tính chất đặc biệt của chúng.Tỷ lệ sức mạnh/trọng lượng caoChúng vượt trội trong môi trường khắc nghiệt nơi ăn mòn hóa học là một mối quan tâm, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp như dầu mỏ, chế biến hóa chất,và những người khác đòi hỏi hiệu suất vật liệu mạnh mẽ.

Chìa khóa cho tính hữu ích của chúng là khả năng chống ăn mòn bẩm sinh của titan, đảm bảo tuổi thọ và độ tin cậy trong điều kiện hoạt động khó khăn.Vòng kẹp titan cũng thể hiện khả năng chống mệt mỏi tuyệt vời và chống bò, rất quan trọng để duy trì hiệu suất ổn định trong thời gian dài.cung cấp các giải pháp thực tế cho các ứng dụng công nghiệp khác nhau.

DIN 2503 Vòng kẹp tấm:

Thiết kế và kích thước:

• Mặt vòm: DIN 2503 xác định các vòm có thiết kế mặt nâng, cung cấp bề mặt để niêm phong các miếng đệm để tạo ra một niêm phong chặt chẽ.
• Vật liệu: Tiêu chuẩn bao gồm các vật liệu khác nhau phù hợp cho các ứng dụng công nghiệp, bao gồm thép carbon, thép không gỉ và hợp kim.
• Kích thước: Kích thước chi tiết bao gồm đường kính bên ngoài (OD), đường kính vòng tròn cuộn, kích thước lỗ cuộn và độ dày vảy.Các kích thước này đảm bảo khả năng tương thích và thay thế với các thành phần tiêu chuẩn DIN khác.

Đánh giá áp suất:

• Các lớp áp suất PN: DIN 2503 flanges có sẵn trong các lớp áp suất PN 6, PN 10, PN 16, PN 25 và PN 40.Các lớp này biểu thị áp suất làm việc tối đa cho phép dựa trên thiết kế và vật liệu của sườn.

Ứng dụng:

• Sử dụng công nghiệp: Được sử dụng rộng rãi trong các ngành công nghiệp như chế biến hóa chất, dầu khí, hóa dầu, nhà máy xử lý nước và hơn thế nữa.
• Khả năng tương thích: Được thiết kế để tương thích với các đường ống và van phù hợp với tiêu chuẩn DIN, đảm bảo tích hợp liền mạch trong các hệ thống đường ống.

Ưu điểm:

• Độ tin cậy: Thiết kế mặt nâng cao làm tăng hiệu quả niêm phong, giảm nguy cơ rò rỉ trong các ứng dụng quan trọng.
• Tiêu chuẩn hóa: Tiêu chuẩn DIN đảm bảo sự đồng nhất về kích thước và vật liệu, tạo điều kiện mua sắm, lắp đặt và bảo trì dễ dàng hơn.
• Độ linh hoạt: Thích hợp cho các điều kiện hoạt động khác nhau do các tùy chọn về vật liệu và chỉ số áp suất.
• Hiệu quả về chi phí: Cung cấp một giải pháp hiệu quả về chi phí để kết nối đường ống và thiết bị trong môi trường công nghiệp, cân bằng hiệu suất với khả năng chi trả.

Các loại mặt khác nhau của vòm tấm titanium:

Mặt nâng (RF):

1. Thiết kế:

   • Bề mặt nâng: Một mặt nâng có một phần nhỏ xung quanh lỗ khoan lớn hơn một chút so với đường kính của ống. Điều này tạo ra một sườn (hoặc mặt nâng) trên bề mặt của sườn.
   • Bề mặt niêm phong: Mặt được nâng lên phục vụ như bề mặt niêm phong chính nơi mà miếng dán dựa. Nó cung cấp một niêm phong chặt chẽ khi được nén chống lại sợi vòm giao phối.

2. Ưu điểm:

   • Tăng cường niêm phong: Thiết kế mặt nâng tập trung nén dẻo vào một khu vực nhỏ hơn, cải thiện hiệu quả của niêm phong.
   • Bảo vệ: Mặt được nâng lên giúp bảo vệ bề mặt vòm khỏi bị hư hại trong khi xử lý và lắp đặt.

3. Ứng dụng:

   • Thông thường: Các miếng kẹp mặt nâng phổ biến hơn trong các ứng dụng công nghiệp tiêu chuẩn, nơi có dấu ấn đáng tin cậy và không rò rỉ là điều cần thiết.
   • Đánh giá áp suất: Thích hợp cho các ứng dụng áp suất cao hơn vì mặt nâng cao cho phép nén tốt hơn của miếng đệm.

Mặt phẳng (FF):

1. Thiết kế:

   • Bề mặt mịn: Vòng mặt phẳng có bề mặt phẳng hoặc mịn mà không có bất kỳ nhô hoặc khu vực nâng xung quanh lỗ.
   • Bề mặt niêm phong: Niêm phong được thực hiện bằng cách đặt miếng dán trực tiếp trên bề mặt phẳng của miếng niêm phong.

2. Ưu điểm:

   • Dễ dàng sắp xếp: Flat Face flanges dễ dàng sắp xếp trong quá trình lắp ráp vì không có bề mặt cao để đối phó.
   • Tiết kiệm không gian: Chúng đòi hỏi ít không gian hơn so với các miếng kẹp mặt nâng, có thể có lợi trong các cài đặt chặt chẽ.

3. Ứng dụng:

   • Chuyên ngành: Flat Face flanges thường được sử dụng trong áp dụng áp suất thấp và không quan trọng, nơi các yêu cầu niêm phong ít nghiêm ngặt hơn.
   • Các đệm đặc biệt: Có thể yêu cầu các đệm đặc biệt (chẳng hạn như các đệm toàn mặt) bao phủ toàn bộ khuôn mặt của vòm để đảm bảo niêm phong đúng cách.

Lựa chọn giữa khuôn mặt nâng cao và khuôn mặt phẳng:

• Nhu cầu áp suất và niêm phong: Các miếng kẹp mặt nâng được ưa thích cho các ứng dụng áp suất cao hơn, nơi mà một niêm phong đáng tin cậy là rất quan trọng.Flat Face flanges phù hợp cho các ứng dụng áp suất thấp hơn hoặc nơi hạn chế không gian là một mối quan tâm.

• Chọn đệm: Việc lựa chọn đệm (chẳng hạn như loại vòng hoặc mặt đầy đủ) phụ thuộc vào loại mặt vòm (RF hoặc FF) và các yêu cầu ứng dụng cho tính toàn vẹn của niêm phong.

Thông số kỹ thuật cho DIN2501 PN40 Titanium Plate Flange

Đặc điểm chính của DIN 2503 Titanium Plate Flange

DIN 2503 Titanium Plate Flange là một loại vòm được sản xuất theo tiêu chuẩn DIN 2503, được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp để kết nối các đường ống, van, máy bơm,và các thiết bị khác. Vật liệu titan mang lại những lợi thế đáng kể, đặc biệt là trong môi trường ăn mòn. Dưới đây là các tính năng chính của DIN 2503 Titanium Plate Flange:

1. Thành phần vật liệu

• Các loại titan: Thông thường, các miếng kẹp titan được làm từ titan lớp 2 (CP-Ti) hoặc titan lớp 5 (Ti-6Al-4V).và khả năng hàn.
  • Titanium lớp 2: Được biết đến với khả năng chống ăn mòn và có thể hình thành tuyệt vời, được sử dụng rộng rãi trong chế biến hóa chất và ngành công nghiệp hàng hải.
  • Titanium lớp 5: Một hợp kim với nhôm và vanadium để tăng cường sức mạnh và hiệu suất nhiệt độ cao, thường được sử dụng trong các ứng dụng hàng không vũ trụ và căng thẳng cao.
• Chống ăn mòn: Các miếng kẹp titan được biết đến với khả năng chống ăn mòn vượt trội đối với môi trường ăn mòn, chẳng hạn như nước biển, clorua, axit và kiềm.Điều này làm cho chúng lý tưởng cho các ngành công nghiệp như chế biến hóa chất, biển, và khử muối.

2Thiết kế và cấu trúc

• Thiết kế miếng kẹp tấm: Tiêu chuẩn DIN 2503 quy định một tấm phẳng, tròn với lỗ khoan để bóp. Thiết kế miếng kẹp này cung cấp một kết nối mạnh mẽ giữa ống và các thành phần hệ thống.
• Độ dày và kích thước: Những miếng kẹp này có sẵn trong các độ dày và kích thước khác nhau theo tiêu chuẩn DIN 2503, đảm bảo khả năng tương thích với một loạt các kích thước ống và chỉ số áp suất.
• Các lỗ bu lông: Các lỗ bu lông được khoan đến kích thước và khoảng cách tiêu chuẩn, làm cho nó dễ dàng để sắp xếp và bu lông sườn với các thành phần khác trong hệ thống đường ống.

3. Đánh giá áp suất và nhiệt độ

• Đánh giá áp suất: Các miếng kẹp tấm titan có sẵn trong các chỉ số áp suất khác nhau, thường được phân loại theo PN (Đánh giá áp suất) như PN10, PN16, PN25, v.v.Các chỉ số này xác định áp suất tối đa cho phép cho vòm trong hệ thống đường ống.
• Kháng nhiệt: Titanium có khả năng chống nhiệt độ cao, làm cho các vòm tấm titan DIN 2503 phù hợp cho các hệ thống tiếp xúc với phạm vi nhiệt độ rộng.Titanium giữ được độ bền và tính toàn vẹn của nó ở cả nhiệt độ cao và thấp.

4. Đèn nhẹ.

• Trọng lượng thấp hơn thép: Titanium nhẹ hơn nhiều so với thép cacbon hoặc thép không gỉ, điều này đơn giản hóa việc vận chuyển, lắp đặt và xử lý.
• Giảm tải cơ cấu: Trọng lượng giảm của ván tấm titan góp phần giảm trọng lượng tổng thể của hệ thống đường ống, đặc biệt có giá trị trong các ứng dụng như hàng không vũ trụ, hàng hải,và các nền tảng ngoài khơi.

5. Sức bền và tuổi thọ

• Chống mài mòn: Titanium rất chống mài mòn, xói mòn và mệt mỏi trong điều kiện khắc nghiệt.Điều này làm cho nó lý tưởng cho các ứng dụng đòi hỏi nơi độ bền và tuổi thọ lâu dài là điều cần thiết.
• Bảo trì thấp: Do khả năng chống ăn mòn của nó, vòm titan đòi hỏi bảo trì tối thiểu, giảm thời gian ngừng hoạt động và chi phí sửa chữa trong suốt thời gian sử dụng của thiết bị.

6Sản xuất chính xác và tuân thủ tiêu chuẩn

• Tiêu chuẩn DIN 2503: Những miếng kẹp này được sản xuất theo độ khoan dung nghiêm ngặt được chỉ định bởi tiêu chuẩn DIN 2503, đảm bảo khả năng tương thích với các thành phần ống khác tuân thủ cùng một tiêu chuẩn.
• Đảm bảo chất lượng: Các miếng kẹp titan được sản xuất theo DIN 2503 phải tuân thủ các biện pháp kiểm soát chất lượng nghiêm ngặt để đảm bảo chúng đáp ứng các yêu cầu về kích thước, áp suất và độ bền.
• Khả năng tương thích với nút thắt: Các lỗ và mặt vòm được thiết kế để tương thích với các nút thắt và nút thắt tiêu chuẩn, cho phép lắp đặt và niêm phong dễ dàng.

Lợi ích của tấm titan trượt trên vòm:

Các miếng kẹp trượt trên tấm titan mang lại một số lợi ích khiến chúng phù hợp với các ứng dụng công nghiệp khác nhau, nơi các tính chất của titan có lợi.

Chống ăn mòn: Titanium có khả năng chống ăn mòn cao trong một loạt các môi trường hung hăng, bao gồm nước biển, axit và clorua.Tính chất này làm cho titanium trượt trên vòm lý tưởng cho các ứng dụng nơi ăn mòn là một mối quan tâm, chẳng hạn như môi trường biển, chế biến hóa chất và nền tảng dầu ngoài khơi.

Tỷ lệ sức mạnh-trọng lượng cao: Titanium được biết đến với tỷ lệ sức mạnh-trọng lượng tuyệt vời của nó, vượt trội hơn hầu hết các kim loại khác.Tính năng này cho phép titan trượt trên vòm cung cấp mạnh mẽNó đặc biệt có lợi trong các ứng dụng hàng không vũ trụ và các ngành công nghiệp nơi giảm trọng lượng là rất quan trọng.

Tương thích sinh học: Titanium tương thích sinh học và không độc hại, làm cho nó phù hợp với các ứng dụng trong các thiết bị y tế, sản xuất dược phẩm,và chế biến thực phẩm khi độ tinh khiết và an toàn của sản phẩm là điều cần thiết.

Chống nhiệt độ cao: Titanium duy trì sức mạnh và khả năng chống ăn mòn ở nhiệt độ cao, lên đến khoảng 600 ° C (1112 ° F), tùy thuộc vào lớp.Tính chất này làm cho các miếng kẹp trượt bằng titan phù hợp với các ứng dụng nhiệt độ cao như bộ trao đổi nhiệt và lò phản ứng hóa học.

Dễ dàng chế tạo: Titanium có thể dễ dàng được gia công, hàn và hình thành, cho phép các hình dạng và cấu hình phức tạp trong các vòm trượt.Sự linh hoạt trong sản xuất này tạo điều kiện tùy chỉnh và thích nghi với các yêu cầu cụ thể của dự án.

Độ bền và độ bền lâu dài: Titanium được biết đến với độ bền lâu dài và khả năng chống phân hủy theo thời gian,đảm bảo hiệu suất đáng tin cậy và tuổi thọ kéo dài của các vòm trượt trong môi trường công nghiệp đòi hỏi.
