| Tên thương hiệu: | LHTi |
| Số mẫu: | Bích hàn dài titan |
| MOQ: | 100 cái |
| giá bán: | as per your requirement |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |

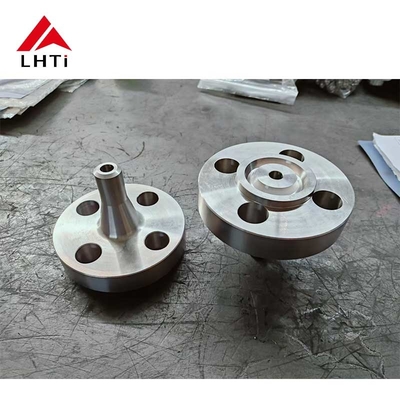

Vành kim loại titan, đặc biệt là vành kim loại cổ hàn dài lớp 2500 ANSI / ASME B16.5, được sử dụng rộng rãi trong áp suất cao, độ bền cao,và môi trường ăn mòn do hiệu suất tuyệt vời của vật liệuNhững miếng kẹp này, được làm từ Titanium lớp 1 và Titanium lớp 2, là các thành phần quan trọng trong các ngành công nghiệp như hàng không vũ trụ, chế biến hóa học, kỹ thuật biển và sản xuất điện.chúng ta sẽ đi sâu vào các tính năng, các ứng dụng và lợi ích của các vòm titan này, đặc biệt tập trung vào sự khác biệt giữa titan lớp 1 và lớp 2.
Titanium được biết đến với khả năng chống ăn mòn đáng chú ý và tỷ lệ sức mạnh so với trọng lượng.mỗi loại có tính chất riêng biệt phù hợp với các ứng dụng khác nhau.
Titanium lớp 1 là titanium tinh khiết thương mại với khả năng hình thành tuyệt vời và khả năng chống ăn mòn.nhưng nó là lý tưởng cho các ứng dụng nơi chống ăn mòn trong nước biểnLớp 1 cũng được ưa chuộng cho các ứng dụng đòi hỏi một vật liệu nhẹ nhưng mạnh mẽ.
Titanium lớp 2 cung cấp độ bền tốt hơn lớp 1, làm cho nó phù hợp với các ứng dụng đòi hỏi độ bền, độ bền và khả năng chống mệt mỏi cao hơn.Nó thường được sử dụng trong các ngành công nghiệp đòi hỏi vật liệu chịu được căng thẳng cao hơn và điều kiện môi trường khắc nghiệt, trong khi vẫn duy trì sự cân bằng chống ăn mòn.
Tiêu chuẩn ANSI/ASME B16.5 phác thảo các thông số kỹ thuật cho các miếng lót được sử dụng trong các hệ thống áp suất cao,và lớp 2500 Long Weld Neck Flange được thiết kế đặc biệt cho các ứng dụng đòi hỏi hiệu suất vượt trội về áp suấtCác đặc điểm và thông số kỹ thuật sau đây xác định các miếng kẹp titan này:
Đánh giá áp suất lớp 2500: Những miếng kẹp này được đánh giá cho lớp 2500, có nghĩa là chúng có thể chịu được lên đến 2500 lbs mỗi inch vuông (psi).Đánh giá áp suất cao này làm cho chúng phù hợp với các ứng dụng căng thẳng cao nơi mà các miếng kẹp thông thường có thể không hoạt động đầy đủ.
Thiết kế kẹp: Thiết kế cổ hàn dài cung cấp một cổ mở rộng cho phép kết nối trơn tru và không căng thẳng với các đường ống.Thiết kế này giảm thiểu nguy cơ rò rỉ và đảm bảo sức mạnh cơ học mạnh mẽ dưới áp lực. cổ dài cũng cho phép dễ dàng sắp xếp với hệ thống đường ống.
Loại mặt vòm: Những vòm này có sẵn với một số loại mặt bao gồm:
Phạm vi kích thước: ANSI / ASME B16.5 Class 2500 Long Weld Neck Flanges có sẵn trong một phạm vi kích thước rộng từ 1/2 " (15 NB) đến 48" (1200 NB), phục vụ cho cả các ứng dụng công nghiệp quy mô nhỏ và lớn.
Do tính chất đặc biệt của chúng, các miếng vòm Titanium lớp 1 và Titanium lớp 2 được sử dụng trong các ngành công nghiệp đòi hỏi vật liệu đáng tin cậy và bền trong điều kiện khắc nghiệt.Một số ứng dụng phổ biến bao gồm::
Ngành công nghiệp hàng hải: Titanium có khả năng chống ăn mòn của nước biển cao, làm cho nó trở thành vật liệu lý tưởng cho việc xây dựng tàu, nền tảng ngoài khơi và thiết bị dưới biển.kết nối đáng tin cậy trong nước biển và môi trường giàu muối.
Không gian và máy bay: Tính chất nhẹ nhưng mạnh mẽ của titan làm cho nó rất cần thiết cho ngành công nghiệp hàng không vũ trụ.và các hệ thống áp suất cao, nơi độ bền và khả năng chống ăn mòn là rất quan trọng.
Các nhà máy chế biến hóa chất: Trong môi trường xử lý hóa chất hung hăng và nhiệt độ cao, vòm titan cung cấp sự kết hợp không thể sánh được về sức mạnh và khả năng chống ăn mòn.Chúng thường được sử dụng trong lò phản ứng., bộ trao đổi nhiệt, và đường ống.
Sản xuất điện: Các miếng vòm titan được sử dụng trong các nhà máy điện, đặc biệt là trong các hệ thống liên quan đến hơi nước áp suất cao hoặc hóa chất ăn mòn.Khả năng chịu được nhiệt độ và áp suất cực cao khiến chúng vô giá trong việc duy trì tính toàn vẹn của hệ thống.
Việc sử dụng các miếng kẹp Titanium lớp 1 và lớp 2 trong các ngành công nghiệp quan trọng này mang lại một số lợi thế đáng kể:
Chống ăn mòn: Vành kim loại titan có khả năng chống ăn mòn cao từ cả các yếu tố môi trường và hóa học.và các ứng dụng ngoài khơi.
Tỷ lệ sức mạnh cao so với trọng lượng: Titanium có một trong những tỷ lệ sức mạnh cao nhất so với trọng lượng trong số các kim loại.đặc biệt quan trọng trong các ứng dụng hàng không và quân sự.
Chống nhiệt độ cao: Vòng kẹp titan duy trì tính toàn vẹn cấu trúc ngay cả trong môi trường nhiệt độ cao. Điều này làm cho chúng phù hợp với các cơ sở sản xuất điện,nơi kiểm soát nhiệt độ là quan trọng.
Thời gian sử dụng lâu dài: Tính bền chống mệt mỏi và ăn mòn của titanium làm tăng đáng kể tuổi thọ của vòm, giảm nhu cầu bảo trì và thời gian ngừng hoạt động.
5. Các thông số kỹ thuật của sợi dây hàn dài Titanium:
| Thông số kỹ thuật | ASTM B381 / ASME SB381 |
|---|---|
| Tiêu chuẩn | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Phạm vi kích thước | 1/2′′ (15 NB) đến 48′′ (1200 NB), DN10 ~ DN5000 |
| Lớp học | 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs, DIN Standard ND-6,10, 16, 25, 40, v.v. |
| Loại kết nối/Loại mặt vòm | Mặt nâng (RF), khớp kiểu vòng (RTJ), mặt phẳng (FF), lớn nam-nữ (LMF), nhỏ nam-nữ (SMF) |
| Tiêu chuẩn JIS | JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K |
| Tiêu chuẩn DIN | DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
| Tiêu chuẩn BS | BS 4504, BS 1560, BS 10 |
|

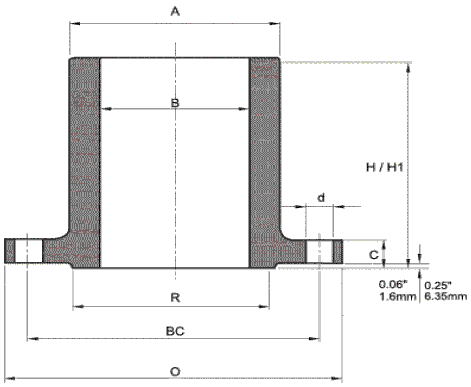

Đường ống |
- Bệnh quá liều. |
Thk. của |
Chiều kính |
Trọng tâm |
|
Chiều kính |
Chiều dài |
Diam. của |
Số |
Diam. của |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Bình thường |
Phân |
của Raised |
Chiều kính |
Bolt |
|
||||||||
|
Phân |
của Bore |
Thông qua Hub |
|
của Bolts |
Các lỗ |
||||||||
|
Im đi. |
|
Khoảng phút |
Mặt |
|
ở Bevel |
|
|
|
Vòng tròn |
|
|
||
|
inch |
O |
C |
R |
|
A |
|
B |
H |
H1 |
BC |
|
n |
d |
| " | 159. 0 | 34.9 | 50.8 | 57.2 | 25.4 | 25.4 | 304. 8 | 108. | 0 | 4 | 25.5 | ||
| 1-1/4" | 184. 0 | 38.1 | 63.5 | 73 | 31.8 | 31.8 | 304. 8 | 130. | 2 | 4 | 28.5 | ||
| 1-1/2" | 203. 0 | 44.5 | 73 | 79.4 | 38.1 | 38.1 | 304. 8 | 146. | 1 | 4 | 31.8 | ||
| 2" | 235. 0 | 50.8 | 92.1 | 95.3 | 50.8 | 50.8 | 304. 8 | 171. | 5 | 8 | 28.5 | ||
| 2 1/2" | 267. 0 | 57.2 | 104. | 8 | 114. | 3 | 63.5 | 63.5 | 304. 8 | 196. | 9 | 8 | 31.8 |
| 3" | 305. 0 | 66.7 | 127. | 0 | 133. | 4 | 76.2 | 76.2 | 304. 8 | 228. | 6 | 8 | 35 |
| 4" | 355. 5 | 76.2 | 157. | 2 | 165. | 1 | 101. 6 | 101. 6 | 304. 8 | 273. | 1 | 8 | 41 |
| 5" | 419. 0 | 92.1 | 185. | 7 | 203. | 2 | 127. 0 | 127. 0 | 304. 8 | 323. | 9 | 8 | 48 |
| 6" | 483. 0 | 108. 0 | 215. | 9 | 235. | 0 | 152. 4 | 152. 4 | 304. 8 | 368. | 3 | 8 | 54 |
| 8" | 552. 5 | 127. 0 | 269. | 9 | 304. | 8 | 203. 2 | 203. 2 | 304. 8 | 438. | 2 | 12 | 54 |
| 10" | 673. 0 | 165. 1 | 323. | 9 | 374. | 7 | 254. 0 | 254. 0 | 406. 4 | 539. | 8 | 12 | 66.5 |
| 12" | 762. 0 | 184. 2 | 381. | 0 | 441. | 3 | 304. 8 | 304. 8 | 406. 4 | 619. | 1 | 12 | 73 |
Chọn vật liệu: Bước đầu tiên trong sản xuất miếng kẹp titan liên quan đến việc chọn hợp kim titan chất lượng cao, hoặc lớp 2 hoặc lớp 5, dựa trên các yêu cầu cụ thể của ứng dụng.Lớp 2 được chọn vì khả năng chống ăn mòn và hàn tuyệt vời, trong khi lớp 5 được chọn cho các yêu cầu sức mạnh cao hơn.
Hình thành và chế biến: Các viên titan được nung nóng đến nhiệt độ cao và sau đó được hình thành thành hình vòm bằng các kỹ thuật như rèn hoặc đúc.sợi dây lót được gia công chính xác để đạt được kích thước chính xác, bao gồm cả mặt nâng và lỗ bóp.
Điều trị nhiệt: Cả hợp kim titan lớp 2 và lớp 5 đều có thể trải qua các quy trình xử lý nhiệt để tăng cường tính chất cơ học của chúng. Đối với lớp 5,điều này thường liên quan đến điều trị dung dịch sau đó là lão hóa để tăng sức mạnh.
Xét bề mặt: Bề mặt vòm, đặc biệt là mặt nâng cao, được đánh bóng để hoàn thiện mịn để cải thiện bề mặt niêm phong khi kết hợp với các miếng dán.Bước này là rất quan trọng để đảm bảo hiệu suất không rò rỉ và đáp ứng các tiêu chuẩn hoàn thiện bề mặt yêu cầu.
Kiểm tra và kiểm tra: Mỗi miếng kẹp được kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra trực quan, kiểm tra kích thước,và thử nghiệm không phá hủy như kiểm tra siêu âm hoặc tia X để đảm bảo không có khiếm khuyết bên trongKiểm tra áp suất cũng có thể được thực hiện để xác minh khả năng chịu được áp suất được chỉ định.
