ASME B16.5 Lớp 150 Mặt nâng BLRF Titanium Blind Flange Ti Gr2 Ti Gr5 Ti Gr7 cho các ứng dụng đường ống chuyên nghiệp

Vòng tròn mù bằng titan (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 lớp 150 BLRF mặt nâng cho các ứng dụng đường ống

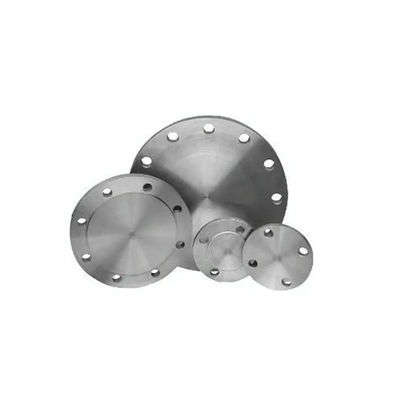

Thông tin tổng quan về sản phẩm: ASME B16.5 Titanium Blind Flange

Vòng kệ mù bằng titan lớp 150 ASME B16.5 là một loại vòng kệ được sản xuất theo tiêu chuẩn ASME B16.5, được thiết kế đặc biệt cho các ứng dụng áp suất thấp.Nó có sẵn trong các loại titan khác nhau như Titanium Grade 2 (Ti Gr2), Titanium Grade 5 (Ti Gr5), và Titanium Grade 7 (Ti Gr7). Dưới đây là mô tả chi tiết về miếng kẹp mù bằng titan ASME B16.5 lớp 150:

Tiêu chuẩn ASME B16.5:

• Phạm vi:ASME B16.5 phác thảo các thông số kỹ thuật cho kích thước, độ khoan dung, vật liệu, đánh dấu và quy trình thử nghiệm của các vòm ống và phụ kiện liên quan.
• Lớp 150:Danh hiệu lớp 150 chỉ ra rằng miếng kẹp được đánh giá cho áp suất lên đến 150 psi trong điều kiện nhiệt độ môi trường tiêu chuẩn.Chỉ số áp suất này làm cho nó phù hợp với các ứng dụng áp suất thấp.

Các loại titan:

• Titanium lớp 2 (Ti Gr2):Lớp này là titan tinh khiết thương mại (CP titan), được biết đến với khả năng chống ăn mòn tuyệt vời, khả năng hình thành và hàn.Nó được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau do các tính chất này.

• Titanium lớp 5 (Ti Gr5):Còn được gọi là Ti-6Al-4V, hợp kim titan này chứa 90% titan, 6% nhôm và 4% vanadi.và các ngành công nghiệp chế biến hóa học cho sức mạnh cao của nó, độ dẻo dai, và chống nhiệt.

• Titanium lớp 7 (Ti Gr7):Titanium lớp 7 chứa một lượng nhỏ palladi (0.15%), làm tăng khả năng chống ăn mòn của nó, đặc biệt là trong môi trường giảm và oxy hóa nhẹ.Điều này làm cho nó trở thành vật liệu lý tưởng cho môi trường ăn mòn cao như chế biến hóa học và ứng dụng biển.

Tính năng thiết kế:

• Loại khuôn mặt:Vòng lót mù có thể đi kèm với các loại mặt khác nhau, bao gồm Mặt nâng (RF), Mặt phẳng (FF) hoặc Khớp loại nhẫn (RTJ), tùy thuộc vào nhu cầu niêm phong của ứng dụng.

• Kích thước:Tiêu chuẩn ASME B16.5 cung cấp các thông số kỹ thuật chính xác cho các kích thước như đường kính bên ngoài (OD), đường kính vòng tròn cuộn (BC), đường kính lỗ cuộn (BH) và độ dày tổng thể (T).Các kích thước này đảm bảo rằng các miếng kẹp phù hợp với các tiêu chuẩn ASME B16 khác.5 sườn, cho phép dễ dàng thay thế.

Các loại titan cho ASME B16.5 Titanium Blind Flange

Titanium lớp 2 (Ti-CP):

• Thành phần:990,2% titan, 0,25% sắt, 0,3% oxy, và các nguyên tố vi lượng.

• Tính chất:

  • Sức mạnh:Ít hơn so với hợp kim titan, nhưng vẫn cao hơn nhiều thép.
  • Kháng ăn mòn:Tuyệt vời, đặc biệt là chống clorua.
  • Khả năng hàn:Khả năng hàn và chế tạo tốt.

• Ứng dụng:Được sử dụng trong chế biến hóa học, môi trường biển, cấy ghép y tế (không chịu tải) và các ứng dụng kiến trúc.

Titanium lớp 5 (Ti-6Al-4V):

• Thành phần:90% titan, 6% nhôm, 4% vanadium.

• Tính chất:

  • Sức mạnh:Tỷ lệ sức mạnh-trọng lượng đặc biệt, vượt trội hơn Titanium hạng 2.
  • Kháng ăn mòn:Tốt, mặc dù không cao như lớp 2.
  • Kháng nhiệt:Duy trì sức mạnh ở nhiệt độ cao hơn, lý tưởng cho các ứng dụng hàng không vũ trụ và hiệu suất cao.

• Ứng dụng:Thường được sử dụng trong hàng không vũ trụ (hình máy bay, động cơ phản lực), thiết bị hàng hải, cấy ghép y tế, linh kiện ô tô và thiết bị thể thao.

Titanium lớp 7 (Ti-0,15Pd):

• Thành phần:Hợp kim titan với 0,15% palladium.

• Tính chất:

  • Kháng ăn mòn:Chống ăn mòn xuất sắc, đặc biệt là trong môi trường giảm.
  • Khả năng hàn:Khả năng hàn tốt, phù hợp với hàn và chế tạo.
  • Sức mạnh:Sức mạnh thấp hơn lớp 5 nhưng vẫn đủ cho nhiều ứng dụng.

• Ứng dụng:Chủ yếu được sử dụng trong chế biến hóa chất, nhà máy khử muối, môi trường biển và các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội.

Lợi ích của việc sử dụng sợi vòm bằng titan

1. Chống ăn mòn vượt trội: Titanium miễn nhiễm với rỉ sét và ăn mòn trong môi trường như nước biển, dung dịch axit và các môi trường gây hấn hóa học khác.Điều này kéo dài tuổi thọ của miếng kẹp và giảm chi phí bảo trì.
2. Đèn nhẹCác hợp kim titan, đặc biệt là Ti Gr2 và Ti Gr5, được biết đến với tính chất nhẹ nhưng mạnh mẽ.Điều này đặc biệt có lợi trong các ứng dụng kỹ thuật hàng không và hiệu suất cao, nơi trọng lượng là một yếu tố quan trọng.
3. Chống nhiệt độ caoTi Gr5 có thể chịu nhiệt độ lên đến 600 ° F (316 ° C), và Ti Gr2 có thể xử lý nhiệt độ lên đến 450 ° F (232 ° C).
4. Khả năng chống mệt mỏi tuyệt vời: Titanium có khả năng chống mệt mỏi cao, đảm bảo hoạt động đáng tin cậy trong một thời gian dài, ngay cả trong điều kiện áp suất chu kỳ hoặc biến động.
5. Cải thiện độ bền: Hợp kim titan cho thấy độ bền vượt trội, có nghĩa là các thành phần được làm từ các vật liệu này ít bị hư hỏng theo thời gian, làm giảm nhu cầu thay thế.

Ứng dụng của sợi vòm titan

• Xử lý hóa học: Các miếng kẹp titan, đặc biệt là Ti Gr2, là lý tưởng cho các ứng dụng nơi các đường ống mang hóa chất, axit hoặc các chất lỏng hung hăng khác.Chống ăn mòn đảm bảo an toàn và giảm khả năng rò rỉ.
• Hàng hải và ngoài khơi: Trong môi trường biển, nơi nước biển có thể phá hủy nhanh các vật liệu tiêu chuẩn, vòm titan được sử dụng để niêm phong hiệu suất cao và lâu dài.
• Hàng không vũ trụ: Trong ngành công nghiệp hàng không vũ trụ, nhu cầu về vật liệu nhẹ nhưng mạnh là tối quan trọng.Tỷ lệ sức mạnh-trọng lượng tuyệt vời của titanium và khả năng chống ăn mòn làm cho nó trở thành sự lựa chọn lý tưởng cho các miếng lót được sử dụng trong các hệ thống máy bay hoặc tên lửa.
• Các nhà máy khử muối: Các miếng lót titan được sử dụng rộng rãi trong các cơ sở khử muối, nơi chúng giúp xử lý nước biển thành nước ngọt, chịu đựng cả áp suất cao và điều kiện nước biển ăn mòn.
• Sản xuất điện: Được sử dụng trong các nhà máy điện, đặc biệt là những nhà máy xử lý chất lỏng và hóa chất nhiệt độ cao, titan cung cấp tuổi thọ lâu dài.

Các đặc điểm và lợi thế chính của các vòm mù bằng titan ASME B16.5

• Tiêu chuẩn chất lượng cao: Phù hợp vớiASME B16.5tiêu chuẩn, đảm bảo kích thước thích hợp, chỉ số áp suất và tương thích vòm.
• Khả năng niêm phong mạnh mẽ: Thiết kế mặt nâng cao tăng khả năng của sườn để hình thành các niêm phong chặt chẽ khi được sử dụng với các miếng dán, cải thiện tính toàn vẹn tổng thể của hệ thống đường ống.
• Dễ dàng cài đặt: Mô hình lỗ cuộn và kích thước vòng tròn cuộn tiêu chuẩn làm cho nó dễ dàng lắp đặt và thay thế khi cần thiết.
• Hiệu quả về chi phí theo thời gian: Mặc dù chi phí vật liệu ban đầu cao hơn, các yêu cầu bảo trì giảm và tuổi thọ dài hơn làm cho các vòm titan trở thành một lựa chọn hiệu quả về chi phí trong thời gian dài.

Thông số kỹ thuật

Kiểm tra sợi vòm mù bằng titan

Giấy chứng nhận EN 10204/3.1B:

Chứng chỉ EN 10204/3.1B là một tài liệu tiêu chuẩn xác minh hợp kim titan được sử dụng trong quy trình sản xuất vòm đáp ứng các thông số kỹ thuật yêu cầu.Nó bao gồm thông tin chi tiết về thành phần hóa học và tính chất cơ học của vật liệuGiấy chứng nhận này được cấp bởi nhà sản xuất, đảm bảo rằng vật liệu tuân thủ các tiêu chí cần thiết.

Giấy chứng nhận nguyên liệu:

Chứng chỉ nguyên liệu cung cấp một cái nhìn tổng quan toàn diện về các vật liệu được sử dụng để sản xuất các miếng vòm titan. Nó phác thảo các chi tiết thiết yếu như nguồn gốc của nguyên liệu thô,thành phần hóa học của chúngTài liệu này đảm bảo khả năng truy xuất nguồn gốc và kiểm soát chất lượng hoàn toàn bắt đầu từ giai đoạn mua nguyên liệu.

100% phát hiện lỗi siêu âm:

Xét nghiệm siêu âm (UT) là một phương pháp không phá hoại được sử dụng để xác định bất kỳ khiếm khuyết bên trong hoặc bề mặt nào trong các vòm titan.Một 100% phủ sóng UT có nghĩa là mỗi miếng kẹp đơn lẻ được kiểm tra đầy đủ và kỹ lưỡng để phát hiện các lỗi tiềm ẩn, đảm bảo rằng các miếng kẹp không có lỗi có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn cấu trúc của chúng.

Xét nghiệm thủy tĩnh:

Trong quá trình thử nghiệm thủy tĩnh,sợi vòm titan được trải qua quá trình áp suất chất lỏng (thường là nước) để đánh giá khả năng chịu được áp suất được chỉ định mà không bị rò rỉ hoặc biến dạngKiểm tra này đảm bảo rằng miếng kẹp có thể xử lý an toàn các chỉ số áp suất yêu cầu và đáp ứng các tiêu chuẩn an toàn cần thiết.

Báo cáo kiểm tra của bên thứ ba:

Báo cáo kiểm tra của bên thứ ba được thực hiện bởi một cơ quan kiểm tra độc lập, cung cấp đánh giá không thiên vị về chất lượng của miếng kẹp titan.Báo cáo này xác minh rằng các vòm đáp ứng các tiêu chuẩn có liên quan, thông số kỹ thuật và yêu cầu của khách hàng, thêm một lớp đảm bảo và uy tín cho các quy trình kiểm soát chất lượng của nhà sản xuất.

Kết luận

CácASME B16.5 Titanium Blind Flange (Ti Gr2, Ti Gr5) lớp 300 Mặt nângcung cấp một sự kết hợp của khả năng chống ăn mòn vượt trội, sức mạnh cao, và độ bền lâu dài. Cho dù được sử dụng trong hóa học, hàng không vũ trụ, hàng hải, hoặc các ứng dụng khử muối,Vành này cung cấp niêm phong đáng tin cậy và tính toàn vẹn cấu trúcViệc sử dụng titan trong các miếng kẹp này cung cấp cả hiệu suất và hiệu quả chi phí, làm cho chúng trở thành một lựa chọn thông minh cho các hệ thống mà độ tin cậy lâu dài là rất quan trọng.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
