| Tên thương hiệu: | LIHUA |
| Số mẫu: | LH-SO |
| MOQ: | 5 miếng |
| Giá: | US dollar $25/pc--US dollar $85/pc |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

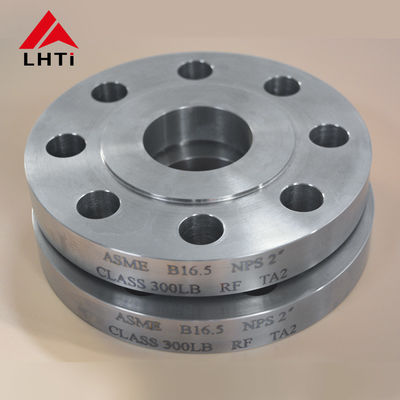

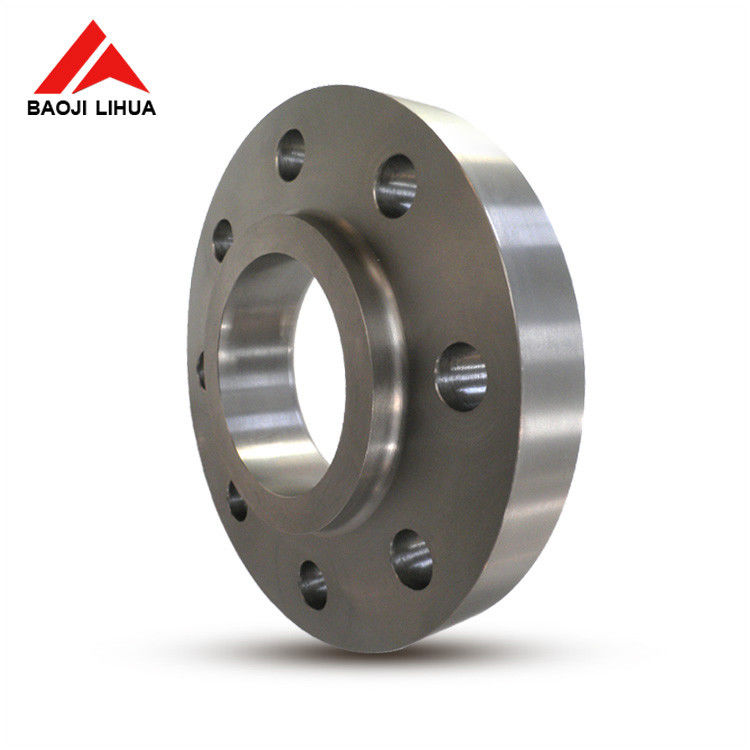

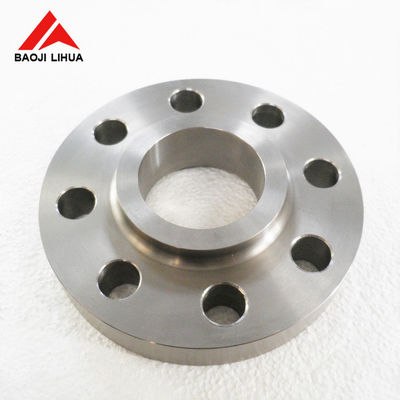

Mặt bích trượt Titan Gr2 Gr12 RF Đánh bóng
Mặt bích trượt titan này là mặt bích có gờ nổi (SO RF) với bề mặt được đánh bóng, được rèn và gia công CNC từ titan loại Gr2 và Gr12. Thiết kế trượt cho phép ống trượt qua lỗ khoan để mặt bích có thể được định vị và hàn vào ống, điều này làm cho nó trở thành một lựa chọn thực tế cho đường ống áp suất thấp, nơi việc căn chỉnh dễ dàng và khả năng tiếp cận mối hàn tốt. Titan kết hợp trọng lượng nhẹ, độ bền cao và khả năng chống ăn mòn tuyệt vời, do đó mặt bích được sử dụng rộng rãi trong ngành hóa chất và trong các ứng dụng ăn mòn và hàng hải khác, nơi thép carbon sẽ bị gỉ. Kích thước từ 1/2 inch đến 80 inch (DN10 đến DN3600) với các cấp áp suất từ Class 150 đến 2500.
Thông số kỹ thuật
| Sản phẩm | Mặt bích trượt Titan (mặt bích SO) |
| Tiêu chuẩn | ANSI / ASME B16.5, EN1092-1, JIS B2220, DIN 2627-2628 |
| Vật liệu | Gr2, Gr12 (cũng có Gr1, Gr5, Gr7, Gr9) |
| Kích thước | 1/2 inch đến 80 inch (DN10 đến DN3600) |
| Cấp áp suất | Class 150 đến 2500; DIN PN6 đến PN250 |
| Bề mặt làm kín | RF, FF, TG, RJ |
| Bề mặt | Đánh bóng |
| Kỹ thuật | Rèn và gia công CNC |
| Kiểm tra | Kiểm tra siêu âm và báo cáo thử nghiệm vật liệu EN 10204 3.1 |
Tùy chọn có sẵn
| Mục | Phạm vi |
| Kích thước danh nghĩa | 1/2 inch đến 80 inch (DN10 đến DN3600) |
| Cấp áp suất | Class 150, 300, 600, 900, 1500, 2500 |
| Cấp vật liệu | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| Mặt làm kín | RF, FF, TG, RJ |
| Hoàn thiện bề mặt | Đánh bóng, gia công |
Kích thước mặt bích, Class 150 (kích thước đã chọn, inch)
| Kích thước ống danh nghĩa | Đường kính mặt bích. | Độ dày mặt bích. | Đường kính gờ nổi | Số bu lông | Vòng tròn bu lông |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 9 | 2-3/8 |
| 8-1/2 | 4-1/4 | 9/16 | 6 | 9 | 2 |
| 6 | 11 | 3-5/8 | 4 | 9 | 4 |
| 9 | 15/16 | 6-3/16 | 8 | 11-3/4 | 6 |
| 11 | 1 | 8-1/2 | 8 | 11-3/4 | 8 |
| 11-3/4 | 1-1/8 | 10-5/8 | 8 | 11-3/4 | Hình ảnh sản phẩm |
Ứng dụng
Mặt bích được sử dụng để nối ống, van và thiết bị trong các ứng dụng ăn mòn. Các ứng dụng điển hình bao gồm các đường và bình xử lý hóa chất, bộ trao đổi nhiệt, nhà máy khử muối và xử lý nước, đường ống hàng hải và đường ống công nghiệp nói chung, nơi cần một mặt bích nhẹ, chắc chắn và không bị gỉ. Vì titan không có từ tính và chống nước biển cũng như nhiều loại axit, mặt bích này cũng phù hợp cho các lắp đặt ngoài khơi và ven biển. Kích thước, cấp áp suất, cấp vật liệu và bề mặt làm kín có thể được sản xuất theo bản vẽ của khách hàng, và báo cáo thử nghiệm vật liệu EN 10204 3.1 được cung cấp kèm theo kiểm tra siêu âm theo yêu cầu.
