| Tên thương hiệu: | LHTi |
| Số mẫu: | LH-Ti10 |
| MOQ: | 5 CÁI |
| Điều khoản thanh toán: | L/C,D/P,T/T, v.v. |
Cút nối cong 90 độ Gr2 Titanium ASME B16.9
Cút nối cong 90 độ làm thay đổi hướng của đường ống một góc vuông và là một trong những phụ kiện hàn đối đầu phổ biến nhất. Cút nối cong bằng titan có thành trong nhẵn và kháng dòng chảy nhỏ đối với môi trường nóng, chống axit và kiềm, có tuổi thọ cao và thuận tiện cho việc lắp đặt, do đó nó được sử dụng rộng rãi trong chế biến hóa chất, dầu khí, công nghiệp nhẹ và nặng, điện lực, hàng không vũ trụ, đóng tàu và các kỹ thuật cơ bản khác. Phụ kiện này được đẩy và ép đùn trong Gr2, Gr7 và Gr12 để kết nối với ống titan liền mạch hoặc hàn.
Thông số kỹ thuật
| Tên sản phẩm | Cút nối cong bằng titan, 90 độ |
| Vật liệu | TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12 |
| Tiêu chuẩn | ASME B16.9, ASME B363, ASTM B337 / B338 |
| Đường kính ngoài | 1/8 inch đến 48 inch |
| Độ dày thành | Sch5s đến Sch160 |
| Loại | Liền mạch hoặc hàn |
| Kỹ thuật | Đẩy, ép đùn |
| Ứng dụng | Kết nối phụ kiện đường ống |
| Kiểm tra | Kích thước, kéo căng, UT, PT, thành phần hóa học, thủy tĩnh, dòng điện xoáy, chụp X-quang, độ dày, PMI |
| Kiểm tra của bên thứ ba | Có sẵn |
Đặc tính cơ học tối thiểu theo cấp
| Cấp | Độ bền kéo (MPa) | Giới hạn chảy (MPa) | Độ giãn dài (%) |
| Cấp 1 | 240 | 138 | 24 |
| Cấp 2 | 345 | 275 | 20 |
| Cấp 7 | 345 | 275 | 20 |
| Cấp 12 | 483 | 345 | 18 |
Kích thước cút nối cong 90 độ bằng titan (Kích thước đã chọn)
| NPS | Đường kính ngoài (mm) | Tâm đến mặt (mm) | Thành Sch10S (mm) | Thành Sch40S (mm) |
| 1/2" | 21.34 | 38.10 | 2.11 | 2.77 |
| 1" | 33.40 | 38.10 | 2.77 | 3.38 |
| 2" | 60.33 | 76.20 | 2.77 | 3.91 |
| 3" | 88.90 | 114.30 | 3.05 | 5.49 |
| 4" | 114.30 | 152.40 | 3.05 | 6.02 |
| 6" | 168.28 | 228.60 | 3.40 | 7.11 |
| 8" | 219.08 | 304.80 | 3.76 | 8.18 |
Kiểm tra chất lượng
Mỗi cút nối cong bằng titan được kiểm tra kích thước, kiểm tra kéo căng, kiểm tra siêu âm (UT), kiểm tra thẩm thấu (PT), kiểm tra thành phần hóa học, kiểm tra thủy tĩnh, kiểm tra dòng điện xoáy, kiểm tra chụp X-quang, kiểm tra độ dày và kiểm tra PMI trước khi giao hàng.

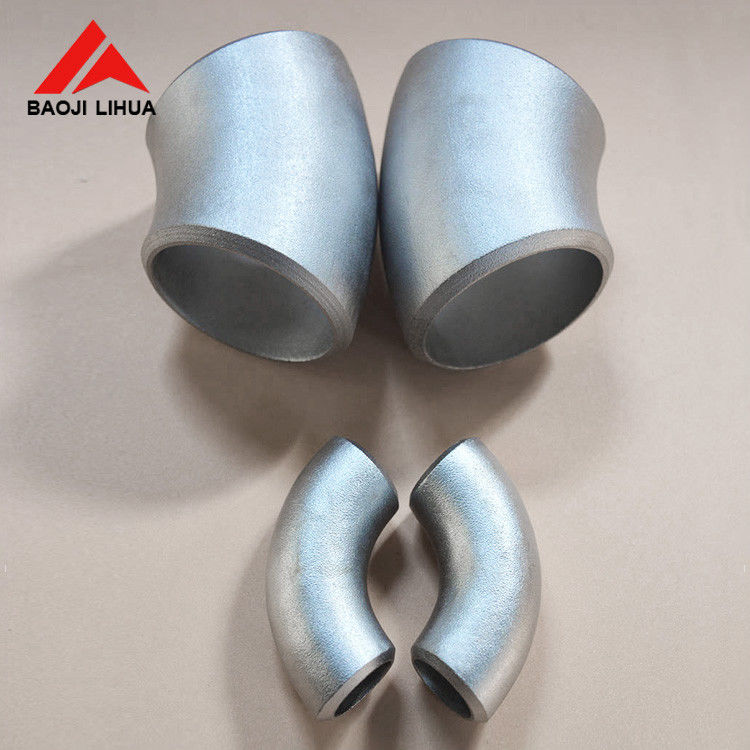

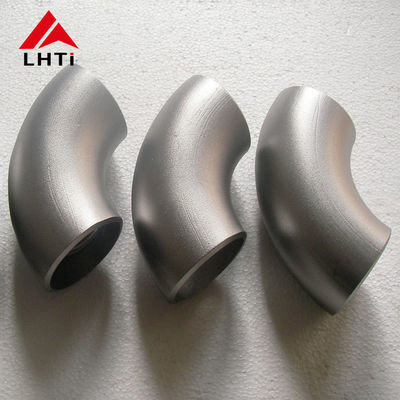

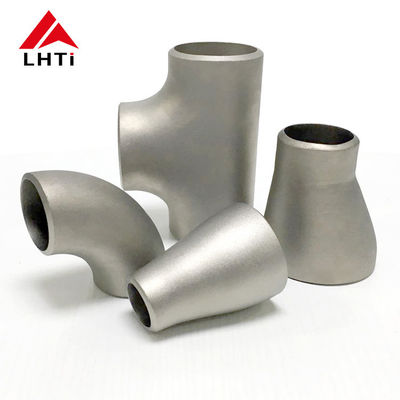

Hình ảnh sản phẩm
Ứng dụng
Đường ống hóa chất và dầu khí, nhà máy điện, hệ thống hàng không vũ trụ và đóng tàu, và các kết nối phụ kiện đường ống công nghiệp nói chung, nơi cần thay đổi hướng 90 độ nhẹ, chống ăn mòn. Kích thước, lịch trình thành và cấp vật liệu có thể được sản xuất theo bản vẽ hoặc thông số kỹ thuật tiêu chuẩn.
