| Tên thương hiệu: | LH-Ti |
| Số mẫu: | LH-BL |
| MOQ: | 1 miếng |
| Giá: | US dollar $30/pc--US dollar $80/pc |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

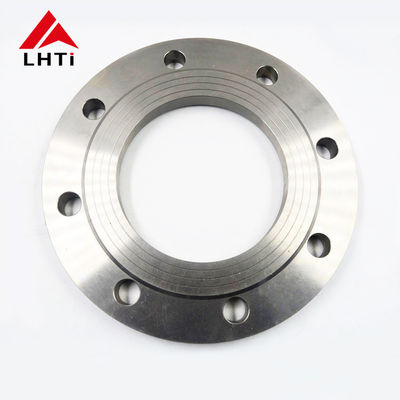

Mặt bích tấm Titan PL DN40 RF ANSI B16.5
Mặt bích tấm titan (loại PL) này là một bộ phận rèn, gia công CNC với mặt nâng, được sản xuất theo tiêu chuẩn DN40 và ANSI B16.5. Mặt bích tấm được bắt bu lông vào mặt bích ghép qua thành ống, tạo ra một mối nối đơn giản và nhỏ gọn cho các đường ống áp lực thấp đến trung bình. Thân rèn đặc chắc và không có lỗ rỗng, mặt được đánh bóng cho phép gioăng làm kín ngồi đều, và mặt nâng tập trung tải trọng bu lông tại nơi cần làm kín. Titan chống lại clorua, nước biển và nhiều loại axit, và có trọng lượng chỉ bằng một nửa thép. Mỗi bộ phận được kiểm tra bằng siêu âm và vận chuyển kèm theo báo cáo thử nghiệm vật liệu theo EN 10204 3.1.
Thông số kỹ thuật
| Sản phẩm | Mặt bích tấm titan (PL) |
| Tiêu chuẩn | ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220 |
| Loại | PL, WN, SO, BL, SW, khớp nối lap, tùy chỉnh |
| Cấp | Gr1, Gr2, Gr5, Gr7, Gr12 |
| Phạm vi kích thước | 1/2 inch đến 60 inch (DN15 đến DN1200) |
| Lớp áp lực | 150# đến 2500#, PN6 đến PN64 |
| Bề mặt làm kín | RF (mặt nâng) |
| Kỹ thuật | Rèn và gia công CNC |
| Kiểm tra | Siêu âm và báo cáo EN 10204 3.1 |
Yêu cầu thành phần hóa học (tối đa %)
| Cấp | N | C | H | Fe | O | Al | V | Pd | Mo | Ni |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | - | - | - | - | - |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | - | - |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | - | - | - |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | 0.12-0.25 | - | - |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | 0.2-0.4 | 0.6-0.9 |
Yêu cầu độ bền kéo
| Cấp | Kéo (tối thiểu) | Chảy (tối thiểu) | Độ giãn dài |
| 1 | 240 MPa / 35 KSI | 138 MPa / 20 KSI | 24% |
| 2 | 345 MPa / 50 KSI | 275 MPa / 40 KSI | 20% |
| 5 | 895 MPa / 130 KSI | 828 MPa / 120 KSI | 10% |
| 7 | 345 MPa / 50 KSI | 275 MPa / 40 KSI | 20% |
| 12 | 438 MPa / 70 KSI | 345 MPa / 50 KSI | 18% |

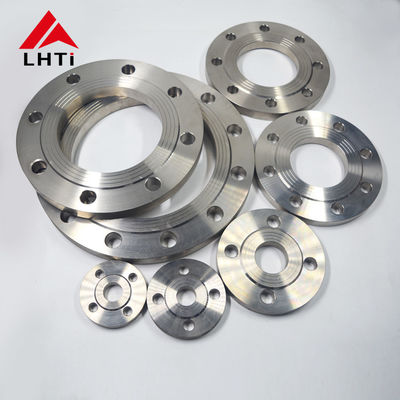

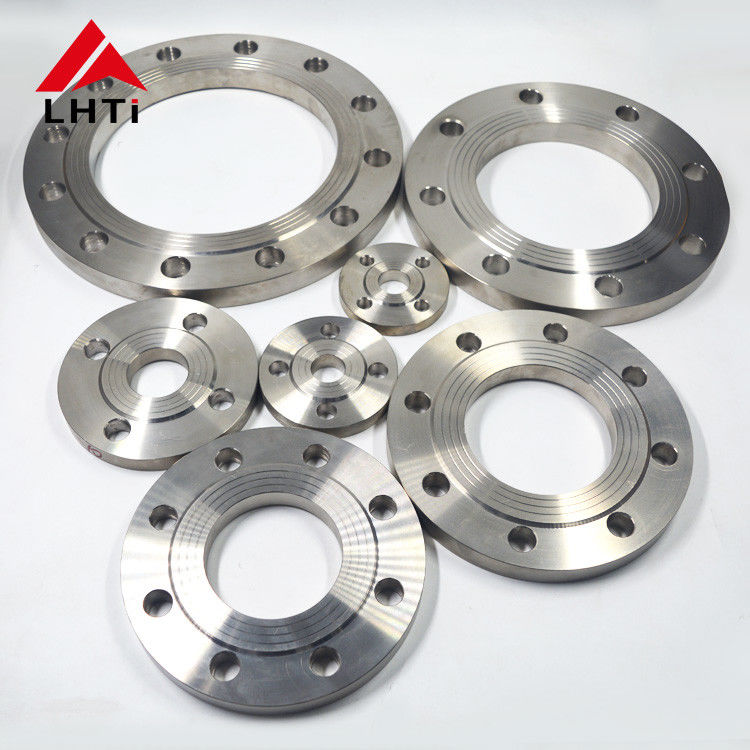

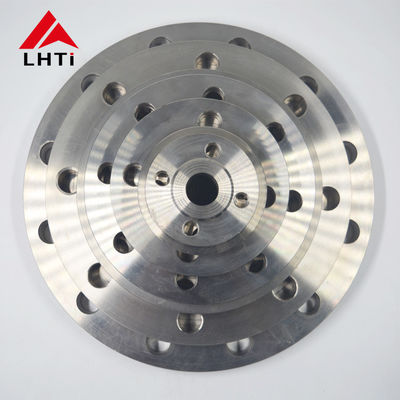

Hình ảnh sản phẩm
Ứng dụng
Mặt bích tấm được lắp đặt ở những nơi cần mối nối nhỏ gọn, chống ăn mòn. Các ứng dụng phổ biến bao gồm đường ống nhà máy xử lý, kết nối bơm và van, đường nước xử lý và khử muối, dịch vụ dầu khí, thiết bị xử lý hóa chất, đường ống hàng hải và kỹ thuật nói chung. Vì kích thước, lớp áp lực và mặt bích có thể được sản xuất theo bản vẽ, mặt bích có thể được khớp với đường ống hiện có và tiêu chuẩn gioăng. Mỗi lô được kiểm tra kích thước, hoàn thiện bề mặt và vật liệu trước khi đóng gói trong thùng gỗ để xuất khẩu.
