| Tên thương hiệu: | LH-Ti |
| Số mẫu: | LH-BL |
| MOQ: | 1 miếng |
| Giá: | US dollar $30/pc--US dollar $80/pc |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

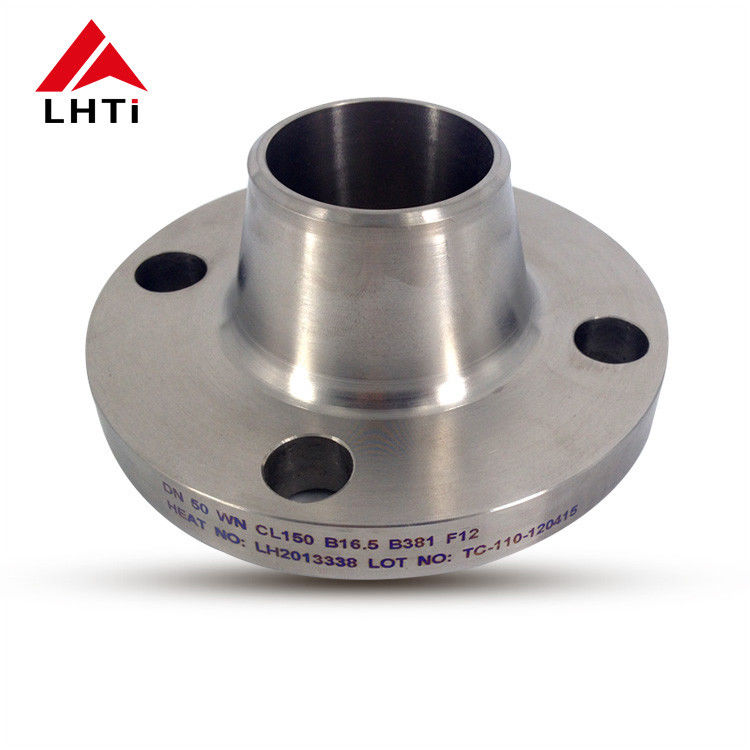

Mặt bích cổ hàn Gr2 Titanium WN RF ANSI B16.5
Mặt bích cổ hàn này được rèn từ titan cấp 2, gia công CNC và hoàn thiện với bề mặt nâng theo tiêu chuẩn ANSI B16.5. Cổ côn dài được hàn đối đầu với đường ống để mối nối chịu tải trơn tru và giữ áp lực tốt, đó là lý do tại sao mặt bích WN thường được chọn cho các đường ống áp suất cao và nhiệt độ cao. Titan giúp mối nối nhẹ và chống ăn mòn mạnh mẽ với clorua, nước biển và nhiều axit, và cấu trúc rèn cho hạt dày đặc, đồng nhất, gia công sạch sẽ và giữ cho bề mặt phẳng.
Thông số kỹ thuật
| Loại | Mặt bích cổ hàn WN |
| Vật liệu | Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
| Tiêu chuẩn | ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116 |
| Bề mặt làm kín | RF (bề mặt nâng) |
| Kích thước | NPS 1/2 đến NPS 24 (DN10 đến DN2000) |
| Áp suất | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6 đến PN64 |
| Kỹ thuật | Rèn và gia công CNC |
| Bề mặt | Đánh bóng |
| Kiểm tra | Kiểm tra siêu âm và báo cáo thử nghiệm vật liệu EN 10204 3.1 |
Yêu cầu thành phần hóa học (%)
| Cấp | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
Yêu cầu độ bền kéo
| Cấp | Độ bền kéo tối thiểu | Độ bền chảy tối thiểu | Độ giãn dài (%) |
| 1 | 35KSI / 240 MPa | 20KSI / 138 MPa | 24 |
| 2 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 5 | 130KSI / 895 MPa | 120KSI / 828 MPa | 10 |
| 7 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 12 | 70KSI / 438 MPa | 50KSI / 345 MPa | 18 |
Hình ảnh sản phẩm
Ứng dụng và Đảm bảo chất lượng
Mặt bích cổ hàn loại này được sử dụng trên máy bơm và van, đường ống, bình áp lực, nhà máy hóa chất và hóa dầu, thiết bị mặt đất hàng không vũ trụ và hệ thống ngoài khơi và hàng hải cần một mặt bích nhẹ chống lại clorua và nước biển. Các loại khác trong cùng phạm vi bao gồm mặt bích SO, BL, SW, PL và mặt bích nối bù. Kiểm soát chất lượng bao gồm kiểm tra cơ học (độ bền kéo và độ cứng), phân tích hóa học bằng quang phổ và PMI, kiểm tra kích thước từ khâu mua vật liệu đến giao hàng cuối cùng, và tài liệu chứng nhận đầy đủ, với kiểm tra siêu âm và báo cáo thử nghiệm vật liệu theo EN 10204 3.1 theo yêu cầu.
